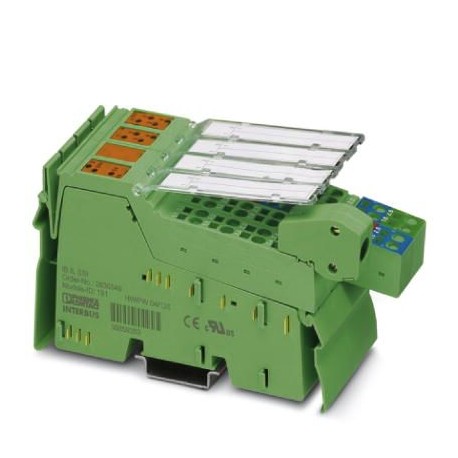

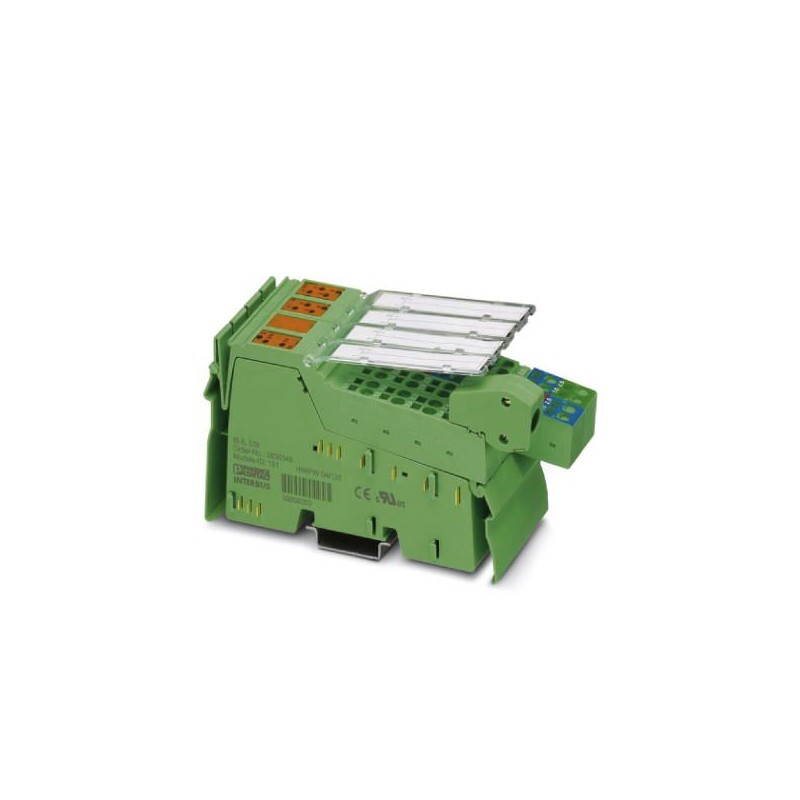

IB IL SSI-PAC 2861865 PHOENIX CONTACT Inline-Positionierklemme, komplett mit Zubehör, 1 Absolutwertgeber-Ein.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL SSI-PAC 2861865 PHOENIX CONTACT Inline-Positionierklemme, komplett mit Zubehör, 1 Absolutwertgeber-Ein..

IB IL SSI-PAC

2861865

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Inline-Positionierklemme, komplett mit Zubehör, 1 Absolutwertgeber-Eingang, 4 digitale Eingänge 24 V DC, 4 digitale Ausgänge 24 V DC, 500 mA, 3-Leiter-Anschlusstechnik

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

I/O-Systeme. Connectors - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+301,86 €
2+294,80 €
3+291,30 €
4+290,69 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite48,8 mm
Höhe140,5 mm
Tiefe71,5 mm

Schnittstellen

SchnittstelleInline-Lokalbus
AnschlussartInline-Datenrangierer

Versorgung

Peripheriespannung24 V DC (über Potenzialrangierer)
Peripheriespannungsbereich19,2 V DC ... 30 V DC
Geberversorgungsspannung5 V DC
24 V DC
Geberversorgungsstrom500 mA
500 mA
Entnahme der GeberversorgungsspannungHauptkreis UM

Potenzialtrennung

Prüfstrecke5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min.
5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min.
7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min.
7,5-V-Versorgung (Buslogik) / Funktionserde der Geberversorgung 500 V AC 50 Hz 1 min.
24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min.
24-V-Versorgung (Peripherie) / Funktionserde der Geberversorgung 500 V AC 50 Hz 1 min.
Funktionserde der Geberversorgung / Funktionserde 500 V AC 50 Hz 1 min.

Absolutwertgeber-Eingang

Anzahl der Eingänge1
Einstellbare Auflösung26 Bit (maximal)
Übertragungsfrequenz400 kHz

Eingänge

Anzahl der Eingänge3
Anschlusstechnik3-Leiter
Eingangsspannung24 V DC

Ausgänge

Anzahl der Ausgänge4
Anschlusstechnik3-Leiter (geschirmt)
Ausgangsspannung24 V DC

Allgemein

Gewicht210 g
Anzahl der Stecker1

Inline Potenziale

Logikspannung UL7,5 V (über Potenzialrangierer)
Stromaufnahme aus ULmax. 60 mA
Versorgung des Hauptkreises UM24 V DC (über Potenzialrangierer)
Stromaufnahme aus UMmax. 1 A
typ. 1 A
Segment-Versorgungsspannung US24 V DC (über Potenzialrangierer)
Stromaufnahme aus USmax. 2 A
typ. 2 A

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2861865-IB IL SSI-PACEnglish147 KbytesPHOENIX CONTACT-2861865-IB IL SSI-PAC
