PHOENIX_CONTACTKontrollsystemeILC 390 PN 2TX-IB 2985314 PHOENIX CONTACT Inline-Controller mit PROFINET-Schnittstellen zur Kopplung an ande..

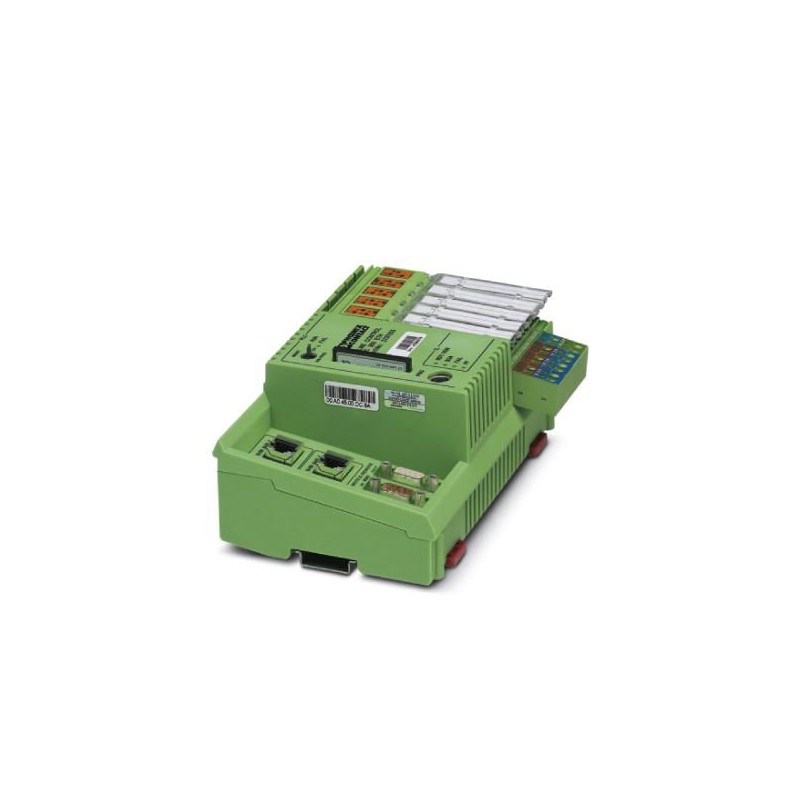

PHOENIX_CONTACT ILC 390 PN 2TX-IB 2985314 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

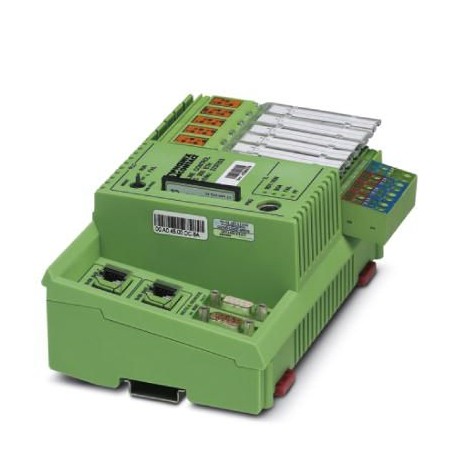

ILC 390 PN 2TX-IB 2985314 PHOENIX CONTACT Inline-Controller mit PROFINET-Schnittstellen zur Kopplung an ande..

Artikel-Nr.: ILC 390 PN 2TX-IB

Code: 2985314

Hersteller: PHOENIX_CONTACT

Beschreibung:

Inline-Controller mit PROFINET-Schnittstellen zur Kopplung an andere Steuerungen bzw. Systeme und Programmiermöglichkeit nach IEC 61131-3, komplett mit Anschlussstecker und Beschriftungsfeld.
Inline-Controller mit PROFINET-Schnittstellen zur Kopplung an andere Steuerungen oder Systeme und Möglichkeit der Programmierung nach IEC 61131-3, komplett mit Stecker und Beschriftungsfläche.

Kategorien:

  • PHOENIX_CONTACT > Kontrollsysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Produktbeschreibung

Die hochmodulare Steuerungsfamilie der Inline Controller von Phoenix Contact ist mit dem ILC 390 PN 2TX-IB um einen leistungsfähigen PROFINET-Controller ergänzt worden. Mit dieser Steuerung wird der Anwendungsbereich der Inline-Controller bis zu mittleren Applikationen erweitert. Durch die direkte Integration in das Automatisierungssystem Inline kann die Kompaktsteuerung hochmodular an die jeweiligen Bedürfnisse angepasst werden. Über seine integrierten PROFINET-Schnittstellen lässt sie sich mit der Automatisierungssoftware PC Worx nach IEC 61131 parametrieren und programmieren, tauscht parallel Daten mit OPC-Servern aus und kommuniziert mit TCP/IP-fähigen Teilnehmern.

Die Steuerungsfamilie der Inline Controller deckt ein breites Leistungsspektrum ab. Von der Einstiegsvariante bis zur High End-Steuerung kann der Anwender die für seine Applikation passende Steuerung finden. In dem Portfolio kann er zwischen Steuerungen mit unterschiedlicher Rechenleistung, mit oder ohne PROFINET-Controller und mit oder ohne GL-Zulassung wählen.

Maße

Breite182 mm
Höhe140,5 mm
Tiefe71,5 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Schock25g, Kriterium 1, nach IEC 60068-2-27
Vibration (Betrieb)5g, nach IEC 60068-2-6

Steuerungssystem

ProgrammierwerkzeugPC WORX
DiagnosewerkzeugDIAG+ ab Version 1.14

Mechanischer Aufbau

Gewicht440 g
Diagnosedisplaynein
Steuerungsredundanznein

Datenschnittstellen

SchnittstelleINTERBUS-Lokalbus (Master)
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit500 kBaud / 2 MBaud (umschaltbar)
SchnittstelleParametrierung/Programmierung/Diagnose
AnschlussartRS-232-C, 6-polige MINI-DIN-Buchse (PS/2), Ethernet 10/100 (RJ45)
SchnittstelleEthernet 10Base-T/100Base-TX
AnschlussartRJ45-Buchse
Übertragungsgeschwindigkeit10/100 MBit/s
SchnittstelleINTERBUS (Slave)
AnschlussartD-SUB-9-Buchse/Stecker

PROFINET

GerätefunktionPROFINET-IO-Controller
SpezifikationVersion 1.1
Update-Ratemin. 1 ms

Versorgung

Stromaufnahme typisch250 mA (bei Leerlauf keine Lokalbus-Teilnehmer angeschlossen, Bus inaktiv)
Versorgungsspannung24 V DC ±5 %
Versorgungsspannungsbereich20,4 V DC ... 30 V DC
Restwelligkeit± 5 %
Verlustleistungmax. 6 W

Feldbus-Funktion

Anzahl der Prozessdatenmax. 8192 Bit (INTERBUS-Master)
max. 512 Bit (INTERBUS-Slave)
Anzahl der unterstützten Teilnehmermax. 512 (insgesamt, davon 254 Fernbus-Teilnehmer/Bussegmente)
Anzahl der anschließbaren Lokalbus-Teilnehmermax. 63 (Stromaufnahme ist zu beachten)
Anzahl der Teilnehmer mit Parameterkanalmax. 62
Anzahl unterstützter Abzweigklemmen mit Fernbusstichmax. 15

Direkte Ein-/Ausgänge

Benennung EingangDigitale Eingänge
Anzahl der Eingänge12
AnschlussartInline-Potenzialverteiler
Beschreibung des Eingangs8 schnelle Eingänge, Interrupt-Eingang
Benennung AusgangDigitale Ausgänge
Anzahl der Ausgänge4
Anschlusstechnik2-, 3-, 4-Leiter
Maximaler Ausgangsstrom je Kanal500 mA
Ohne analogen Eingangja
Ohne analogen Ausgangja
Ohne Puls Richtungs Ausgangja
Ohne Zählereingangja

IEC-61131-Laufzeitsystem

ProgrammierwerkzeugPC WORX
Programmspeichertyp. 2 MByte (170 K Anweisung (IL))
Datenspeicher4 MByte
Remanenter Datenspeicher96 kByte (NVRAM)
Anzahl Steuerungs-Tasks16
Echtzeituhrintegriert (akkugepuffert)
