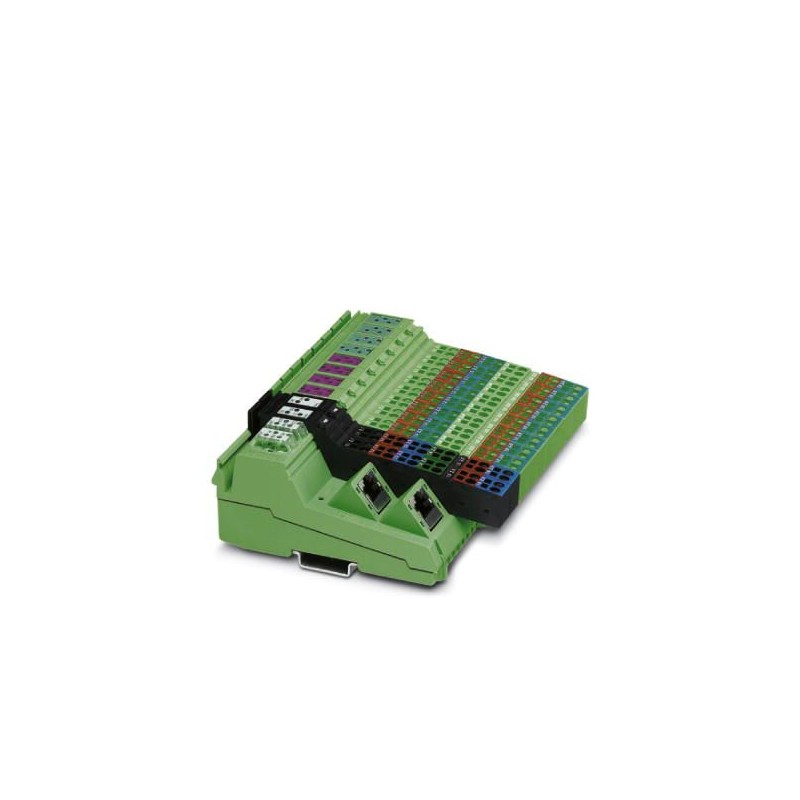

ILB ETH 24 DI16 DIO16-2TX 2832962 PHOENIX CONTACT I/O-Modul
ILB ETH 24 DI16 DIO16-2TX
2832962
PHOENIX_CONTACT
I/O-Modul
Inline, Block IO, Ethernet, RJ45 Buchse, Digitale Eingänge: 32, 24 V DC, Anschlusstechnik: 3 Leiter, Digitale Ausgänge: 16, 24 V DC, 500 mA, Anschlusstechnik: 2 Leiter, Schutzart: IP20, inkl. Inline-Steckverbinder und -Felder
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2832962 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 188 (C-6-2017) |
| GTIN | 4046356012324 |
| Gewicht pro Stück (exklusive Verpackung) | 500,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 565,400 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | max. 85 % (keine Betauung) |
| Luftdruck (Betrieb) | 80 kPa ... 108 kPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (bis zu 3500 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 500 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge Meldung im Diagnoseregister |
| Kurzschluss Sensorversorgung Meldung im Diagnoseregister | |
| Unterspannung Sensorversorgung Meldung im Diagnoseregister | |
| Montageart | NS 35/7,5 |
Schnittstellen
| Benennung | Ethernet |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | RJ45-Buchse |
| Übertragungsgeschwindigkeit | 10/100 MBit/s (mit Autonegotiation) |
| Übertragungsphysik | Kupfer |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | 16 fest und 16 frei wählbar |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 32 |
| Ansprechzeit typisch | ca. 500 µs |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz der Sensorversorgung |
| Nenneingangsstrom bei UIN | typ. 5 mA |
| Verzögerungszeit bei Signalwechsel von 0 auf 1 | 500 µs |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-Leiter |
| Anzahl der Ausgänge | 16 |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz |
| Nennausgangsspannung | 24 V DC |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
Potenzialtrennung
| Prüfstrecke | Peripherie/Logik 500 V AC 50 Hz 1 min. |
|---|---|
| Peripheriebereich / FE 500 V AC 50 Hz 1 min. | |
| Logik/FE 500 V AC 50 Hz 1 min. |
Normen und Bestimmungen
| Störabstrahlung | Industriebereich |
|---|---|
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
| Schock nach EN 60068-2-27/IEC 60068-2-27 25g | |
| Anschluss gemäß Norm | CUL |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2832962-ILB ETH 24 DI16 DIO16-2TX | 139 Kbytes |
|
