PHOENIX_CONTACTI / OIB IL TEMP 4/8 RTD-PAC 2863915 PHOENIX CONTACT Inline-Funktionsklemme

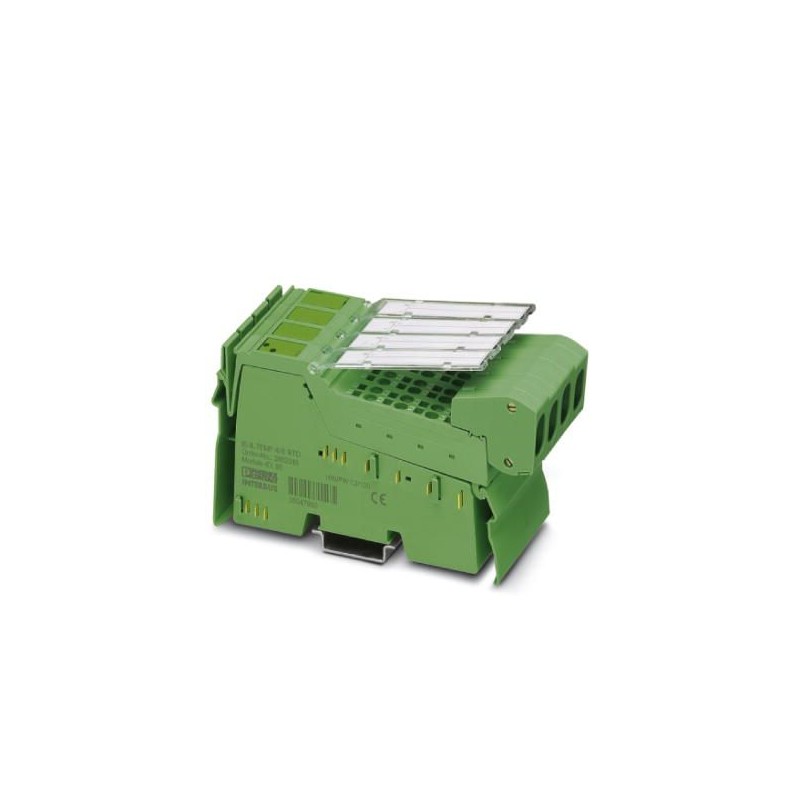

PHOENIX_CONTACT IB IL TEMP 4/8 RTD-PAC 2863915 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

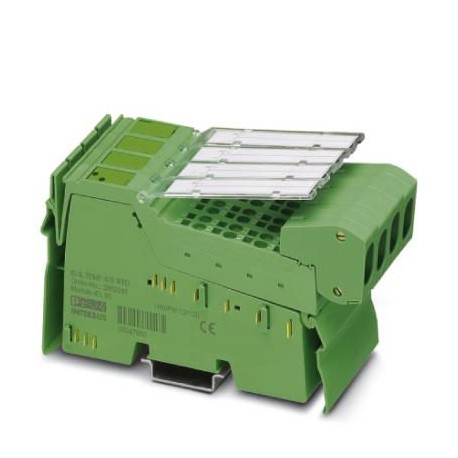

IB IL TEMP 4/8 RTD-PAC 2863915 PHOENIX CONTACT Inline-Funktionsklemme

Artikel-Nr.: IB IL TEMP 4/8 RTD-PAC

Code: 2863915

Hersteller: PHOENIX_CONTACT

Beschreibung:

Inline-Funktionsklemme
Inline-Analog-Eingangsklemme, komplett mit Zubehör (Stecker und Markierfläche), 8 Kanäle, RTD (Widerstandssensor), 2, 3-Leiter-Anschlusstechnik

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
  • PHOENIX_CONTACT > I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 442,90 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2863915
Verpackungseinheit1 STK
VerkaufsschlüsselO1 - Automatisierungssys.
KatalogseiteSeite 165 (C-6-2017)
GTIN4017918955410
Gewicht pro Stück (exklusive Verpackung)190,000 g
Gewicht pro Stück (inklusive Verpackung)256,900 g
Zolltarifnummer85389091
HerkunftslandDE (Deutschland)

Hinweis

Nutzungsbeschränkung1

Maße

Maßzeichnung
Breite48,8 mm
Höhe136,8 mm
Tiefe71,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (nach DIN EN 61131-2)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Allgemein

MontageartTragschiene
Nettogewicht190 g
BetriebsartProzessdatenbetrieb mit 5 Worten / 1 Wort PCP

Schnittstellen

BenennungInline-Lokalbus
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit500 kBit/s
ÜbertragungsphysikKupfer

Inline Potenziale

BenennungVersorgung der Logik (UL)
Versorgungsspannung7,5 V DC (über Potenzialrangierer)
Stromaufnahmetyp. 75 mA
max. 100 mA
BenennungVersorgung der Analogmodule (UANA)
Versorgungsspannung24 V DC (über Potenzialrangierer)
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahmetyp. 28 mA
max. 55 mA
Leistungsaufnahmetyp. 1,24 W

Analoge Eingänge

Anzahl der Eingänge8
Benennung EingangAnaloge RTD-Eingänge
Beschreibung des EingangsEingang für resistive Temperatursensoren
AnschlussartZugfederanschluss
Anschlusstechnik2-, 3-Leiter (geschirmt)
Verwendbare Sensortypen (RTD)Pt-, Ni-, KTY-, Cu-Sensoren, lineare Widerstände
Widerstandsbereich linear0 Ω ... 400 Ω
0 Ω ... 20 kΩ
Messprinzipsukzessive Approximation
Messwertdarstellung16 Bit (15 Bit + Vorzeichen)
A/D-Wandlungszeitmax. 10 µs
Prozessdaten-Update6 ms (betriebsart-abhängig bis 230 ms möglich)
DatenformateIB IL, IB ST, S7-kompatibel

Potenzialtrennung

Prüfstrecke7,5-V-Versorgung (Buslogik) / ±15,5-V-, ±5-V-Analogversorgung (analoge Peripherie) 500 V AC 50 Hz 1 min.
7,5-V-Versorgung (Buslogik) / Funktionserde 500 V AC 50 Hz 1 min.
±15,5-V-, ±5-V-Analogversorgung (analoge Peripherie) / Funktionserde 500 V AC 50 Hz 1 min.

Normen und Bestimmungen

SchutzklasseIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 2863915 Industriesteuerungen SPS (EC001596)

MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert19.2 V
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameEingang, Strom (EF003204)
MerkmalswertNein
MerkmalsnameEingang, Spannung (EF003205)
MerkmalswertNein
MerkmalsnameEingang, Widerstand (EF003206)
MerkmalswertJa
MerkmalsnameEingang, Widerstandsthermometer (EF003207)
MerkmalswertJa
MerkmalsnameEingang, Thermoelement (EF003208)
MerkmalswertNein
MerkmalsnameEingangssignal konfigurierbar (EF003209)
MerkmalswertNein
MerkmalsnameAusgang, Strom (EF003212)
MerkmalswertNein
MerkmalsnameAusgang, Spannung (EF003213)
MerkmalswertNein
MerkmalsnameAusgangssignal konfigurierbar (EF003214)
MerkmalswertNein
MerkmalsnameAnzahl der analogen Eingänge (EF001994)
Merkmalswert0
MerkmalsnameAnzahl der analogen Ausgänge (EF001995)
Merkmalswert0
MerkmalsnameAnaloge Eingänge konfigurierbar (EF008518)
MerkmalswertNein
MerkmalsnameAnaloge Ausgänge konfigurierbar (EF008519)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertJa
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert48.6 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert138.44 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert70.51 mm
