PHOENIX_CONTACTElektronische GehäuseICC25-H/4L5,0-7035 2203902 PHOENIX CONTACT Feed-through-header

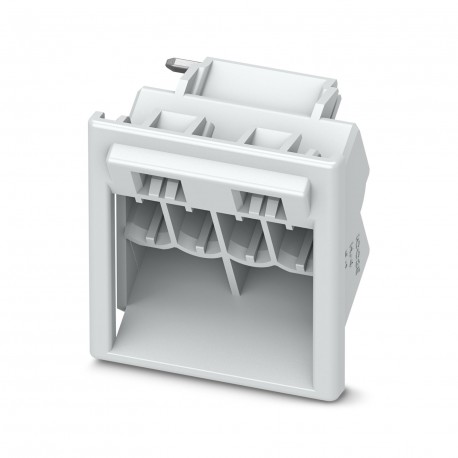

PHOENIX_CONTACT ICC25-H/4L5,0-7035 2203902 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ICC25-H/4L5,0-7035 2203902 PHOENIX CONTACT Feed-through-header

Artikel-Nr.: ICC25-H/4L5,0-7035

Code: 2203902

Hersteller: PHOENIX_CONTACT

Beschreibung:

Feed-through-header
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: hellgrau, Nennstrom: 16 A, Nennspannung (III/2): 320 V, Kontakttyp: Stecker, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: ICC.. -H/.. L5.0, Rastermaß: 5 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Anzahl Schweißstifte pro Potential: 1, Ausrichtung der Steckfläche: Standard, Verriegelung: Schnappverschluss, Befestigungsart: ohne, Verpackungsart: Kartonverpackung, Artikel mit linkem seitlichen Stiftausgang
PCB-Anschlüsse, Nennquerschnitt: 2,5 mm², Farbe: hellgrau, Nennstrom: 16 A, Nennspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktverbindungstyp: Pin, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Positionen: 4, Anzahl der Anschlüsse: 4, Produktpalette: ICC.. -H/.. L5,0, Steigung: 5 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Lötstift [P]: 3,5 mm, Anzahl der Lötstifte pro Potential: 1, Stecksystem: ICC 2,5, Pin-Stecker-Musterausrichtung: Standard, Verriegelung: Snap-in-Verriegelung, Montage: ohne, Art der Verpackung: Verpackung, Produkt mit Pin-Ausgang auf der linken Seite

Kategorien:

  • Steckverbinder > Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Elektronische Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 143,27 €

Stückpreis: 2,8654 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Key-Kommerzielle Daten

OrderkeyZwei Millionen zwei hundert drei tausend neun hundert zwei
Verpackungseinheit50 pc
Mindestbestellmenge50 pc
GTIN4055626466071
Gewicht pro Stück (exklusive Verpackung)3.900 g
Custom tariff numberFünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig
HerkunftslandPL (Polen)

Abmessungen

Breite25 mm
Pitch5 mm
Breite [ w ]25 mm
Länge der Lötstift3.5 mm

Allgemeine

Dämmstoff-GruppeIch
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)630 V
Nennstrom IN16 A
IsoliermaterialPA
Entflammbarkeit nach UL 94V0
Farbehellgrau
Anzahl der PositionenVier

Normen und Vorschriften

Entflammbarkeit nach UL 94V0

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte

Klassifikationen

ETIM for 2203902 Steckverbinder (EC002637)

MerkmalsnameSteckverbinderausführung (EF007495)
Merkmalswertfester Steckverbinder
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertStift
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert5 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert16 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert320 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.4 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.5 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrau
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertsonstige
