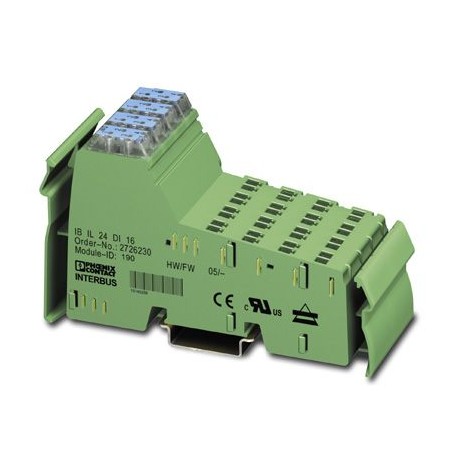

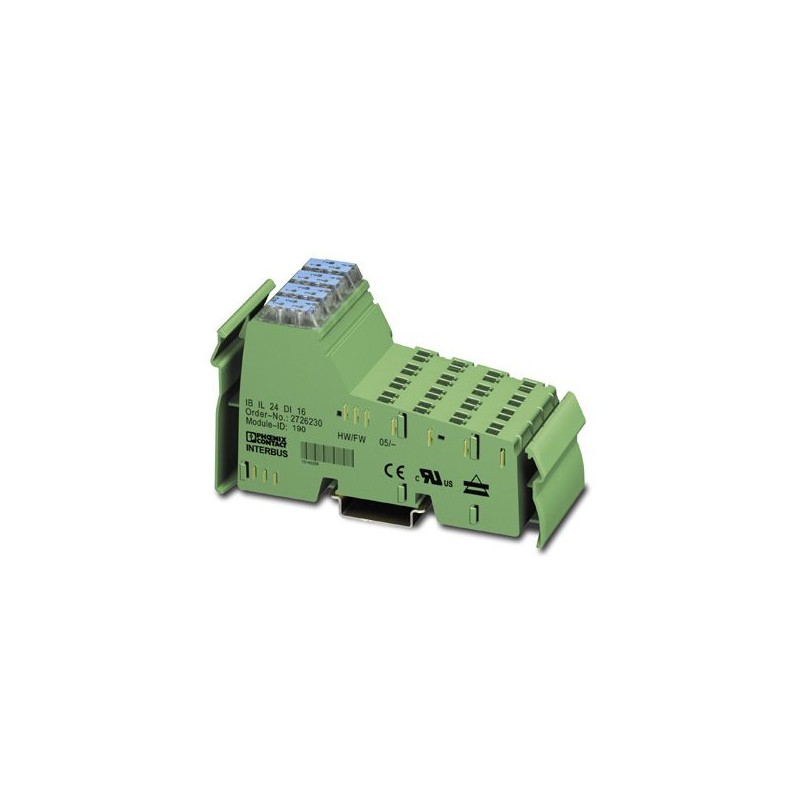

IB IL 24 DI16-2MBD 2855114 PHOENIX CONTACT Inline-Klemme
IB IL 24 DI16-2MBD
2855114
PHOENIX_CONTACT
Inline-Klemme
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2855114 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 63 (AX-2007) |
| GTIN | 4017918876913 |
| Gewicht pro Stück (exklusive Verpackung) | 122,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 140,700 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 2 MBit/s |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 1 |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 16 |
| Ansprechzeit typisch | < 1 ms |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz |
| Eingangsspannung | 24 V DC (über Potenzialrangierer) |
| Eingangsspannungsbereich "0"-Signal | -3 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | min. 3 mA (bei Nennspannung) |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 122 g |
| Hinweis zu Gewichtsangaben | ohne Stecker |
| Betriebsart | Prozessdatenbetrieb mit einem Wort |
Inline Potenziale
| Benennung | Versorgung der Logik (UL) |
|---|---|
| Versorgungsspannung | 7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme | max. 80 mA |
| Leistungsaufnahme | max. 0,6 W (an UL) |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 4 A |
Potenzialtrennung
| Prüfstrecke | 5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min. |
|---|---|
| 5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik) 500 V AC 50 Hz 1 min. | |
| 7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
