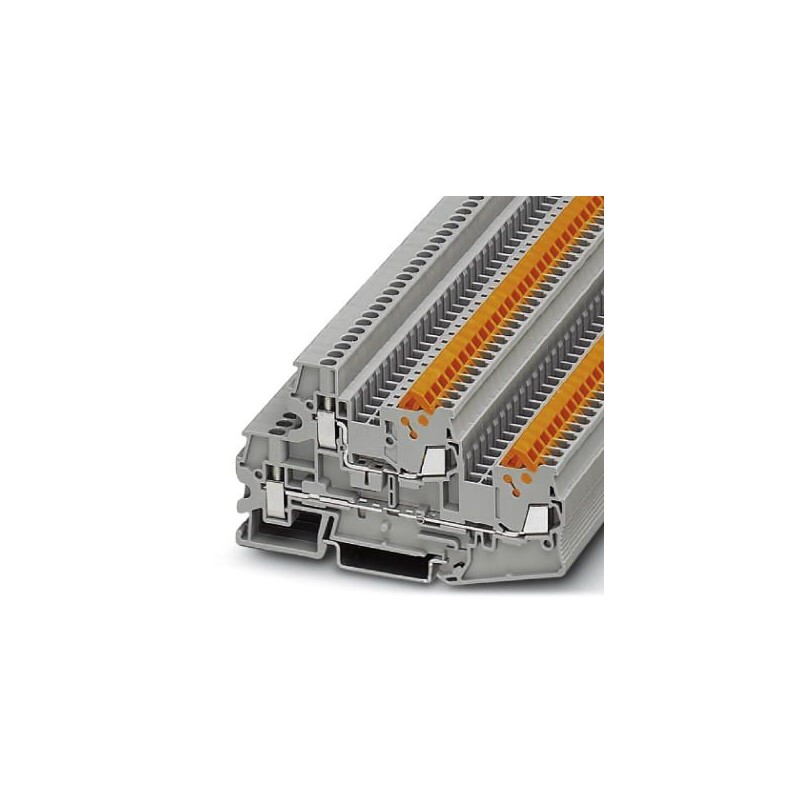

QTTCBU 1,5 3050264 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schnellanschluss, Schraubanschluss, Quers.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

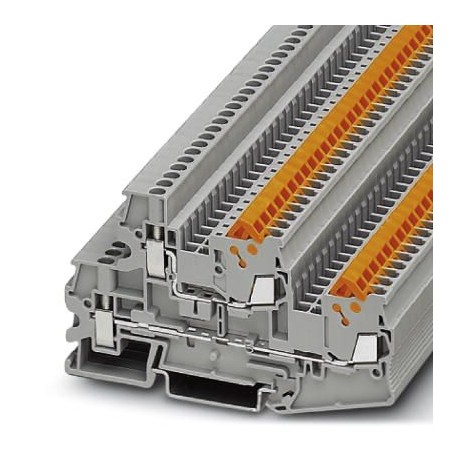

QTTCBU 1,5 3050264 PHOENIX CONTACT Durchgangsklemme, Anschlussart: Schnellanschluss, Schraubanschluss, Quers..

QTTCBU 1,5

3050264

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Durchgangsklemme, Anschlussart: Schnellanschluss, Schraubanschluss, Querschnitt: 0,25 mm² - 1,5 mm², AWG :24- 16, Breite: 5,2 mm, Farbe: grau, Montage: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

QT QUICKON Terminals - Fast connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+2,07 €
100+2,01 €
200+1,96 €
250+1,95 €
350+1,93 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen2
Anzahl der Anschlüsse4
Nennquerschnitt1,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Offene Seitenwandja
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitnicht gewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,25 mm²/ 0,3 kg
1,5 mm² / 0,4 kg
0,14 mm² / 0,3 kg
2,5 mm² / 0,7 kg
4 mm² / 0,9 kg
Ergebnis ZugprüfungPrüfung bestanden
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Sollwert1 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung SpannungsfallU1 ≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt1,5 mm²
Kurzzeitstrom0,18 kA
Ergebnis AlterungsprüfungPrüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen192
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel0,02 g²/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinusförmig
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))120 °C

Maße

Breite5,2 mm
Länge93,5 mm
Höhe NS 35/7,555,5 mm
Höhe NS 35/1563 mm

Anschlussdaten

AnschlussartSchnellanschluss
Aderdurchmesser inkl. Isolierung max3 mm
LehrdornA3 / B2
Leiterquerschnitt starr min0,25 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,25 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Litzenaufbau nach VDE 0295 / kleinster DrahtdurchmesserKlasse 1 bis 5

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3050264-QTTCBU 1,5English120 KbytesPHOENIX CONTACT-3050264-QTTCBU 1,5
