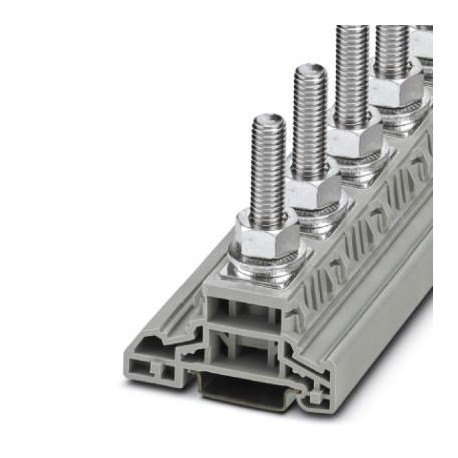

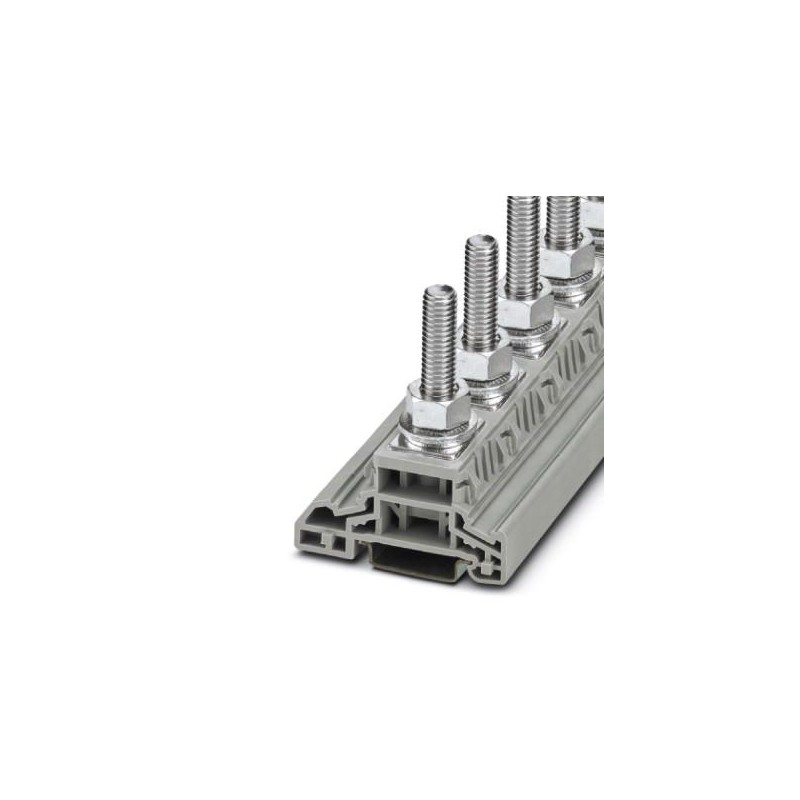

PHOENIX_CONTACT HV M10/1 3049408 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HV M10/1 3049408 PHOENIX CONTACT Hochstromverbinder

Artikel-Nr.: HV M10/1

Code: 3049408

Hersteller: PHOENIX_CONTACT

Beschreibung:

Hochstromverbinder
Steckverbinder-Spleißer, Nennspannung: 1000 V, Nennstrom: 269 A, Anzahl Anschlüsse: 1, Anschlussart: Bolzenanschluss, Dimensionierungsquerschnitt: 120 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Kategorien:

  • Reihenklemmen > Durchgangs-Reihenklemme
  • PHOENIX_CONTACT > Connectivity Industrieschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 139,85 €

Stückpreis: 13,985 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel3049408
Verpackungseinheit10 STK
VerkaufsschlüsselA1 - Reihenklemmen
KatalogseiteSeite 553 (C-1-2017)
GTIN4046356184076
Gewicht pro Stück (exklusive Verpackung)91,950 g
Gewicht pro Stück (inklusive Verpackung)98,350 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse1
Nennquerschnitt120 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Maximale Verlustleistung bei Nennbedingung8,68 W
Anschluss gemäß NormIEC 60947-7-1
Nennstrom IN269 A
Belastungsstrom maximal269 A
Nennspannung UN1000 V
Offene SeitenwandNein
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))125 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C
Brandverhalten für Schienenfahrzeuge (DIN 5510-2)Prüfung bestanden
Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10)V0
Sauerstoffindex (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Klasse I2
NF F16-101, NF F10-102 Klasse F2
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)bestanden
Rauchgastoxität NFPA 130 (SMP 800C)bestanden
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)27,5 MJ/kg
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3

Maße

Länge67 mm
Breite32 mm
Höhe73,5 mm
Höhe NS 35/7,576 mm
Höhe NS 35/1583,5 mm
Bolzenlänge40,5 mm

Anschlussdaten

AnschlussartBolzenanschluss
Leiterquerschnitt starr min1,5 mm²
Leiterquerschnitt starr max120 mm²
Leiterquerschnitt flexibel min.6 mm²
Leiterquerschnitt flexibel max.120 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min6 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:120 mm²
Kabelschuhanschluss gemäß NormDIN 46234
Querschnitt Kabelschuhanschluss min6 mm²
Querschnitt Kabelschuhanschluss max120 mm²
Bolzenlänge40,5 mm
Bolzendurchmesser10 mm
Anzugsdrehmoment min10 Nm
Anzugsdrehmoment max20 Nm
Kabelschuhanschluss gemäß NormDIN 46235
Querschnitt Kabelschuhanschluss min10 mm²
Querschnitt Kabelschuhanschluss max95 mm²
Bolzenlänge40,5 mm
Bolzendurchmesser10 mm
Anzugsdrehmoment min10 Nm
Anzugsdrehmoment max20 Nm
Kabelschuhanschluss gemäß NormDIN 46237
Querschnitt Kabelschuhanschluss max6 mm²
Bolzenlänge40,5 mm
Bolzendurchmesser10 mm
Anzugsdrehmoment min10 Nm
Anzugsdrehmoment max20 Nm
SchraubengewindeM10
Anzugsdrehmoment min10 Nm
Anzugsdrehmoment max20 Nm

Normen und Bestimmungen

Anschluss gemäß NormCSA
IEC 60947-7-1
Brennbarkeitsklasse nach UL 94V0
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 3049408 Reihenklemmen (EC000897)

MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert269 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert1000 V
MerkmalsnameAusführung elektrischer Anschluss 1 (EF002526)
MerkmalswertBolzenanschluss
MerkmalsnameAusführung elektrischer Anschluss 2 (EF002527)
MerkmalswertBolzenanschluss
MerkmalsnameAnzahl der Klemmstellen je Etage (EF002660)
Merkmalswert1
MerkmalsnameGeeignet für Leiterwerkstoff (EF012572)
MerkmalswertAluminium/Kupfer
MerkmalsnameMontageart (EF000003)
MerkmalswertHutschiene TH35
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-60 °C
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBreite (EF000008)
Merkmalswert32 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert64 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert74.6 mm
MerkmalsnameAbschlussplatte erforderlich (EF002525)
MerkmalswertNein
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameEtagen intern gebrückt (EF002661)
MerkmalswertJa
