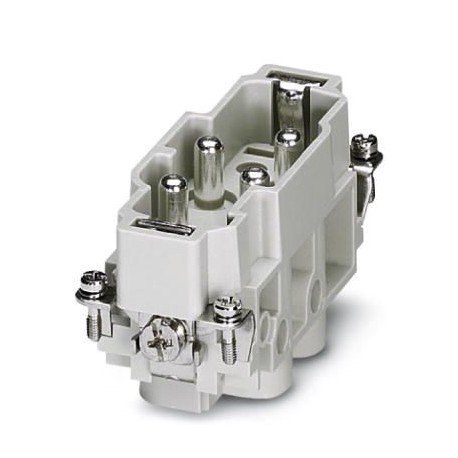

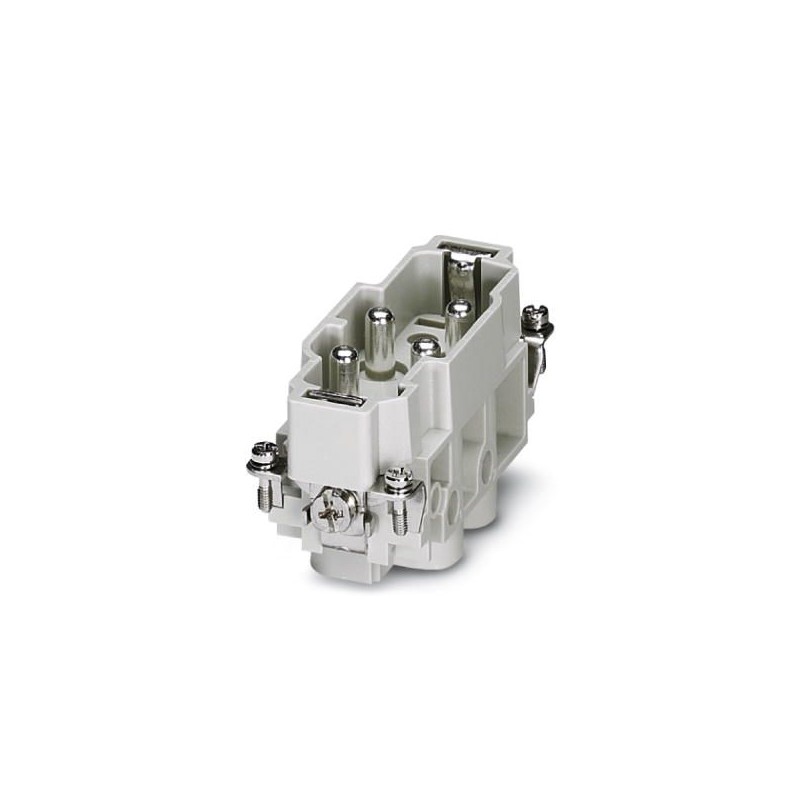

HC-K 4/0-ESTS 1679414 PHOENIX CONTACT Kontakteinsatz
HC-K 4/0-ESTS
1679414
PHOENIX_CONTACT
Kontakteinsatz
Kontakteinsatz, Polzahl: 4+PE, Baugröße: B16, Leistungskontakte: 4, Steuerkontakte: 0, Stecker, Schraubanschluss, 830 V, 80 A, 1,5 mm² ... ca. 16 mm²
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1679414 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Katalogseite | Seite 557 (C-2-2017) |
| GTIN | 4017918168858 |
| Gewicht pro Stück (exklusive Verpackung) | 115,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 120,000 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | CN (China) |
Allgemein
| Hinweis | Für HEAVYCON-ADVANCE der Bauform B16 und HEAVYCON-Gehäuse der Bauform B16 und B32 |
|---|---|
| Anschlusstechnik | Schraubanschluss (Leistungskontakte) |
| Anzugsdrehmoment | 3 Nm (4,0 mm² ... 16 mm²) |
| 2 Nm (2,5 mm²) | |
| 1,2 Nm (1,5 mm²) | |
| Schraubendreherklinge | 0,8 x 4,5 mm (Leistungskontakte) |
| 0,5 x 3,5 mm (Steuerkontakte) | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Polzahl | 4+PE |
| Anzahl Leistungskontakte | 4 |
| Anzahl Steuerkontakte | 0 |
| Steckzyklen | ≥ 500 |
| Baugröße | B16 |
| Kontaktnummerierung | 1 - 4 |
| Anschlussquerschnitt | 1,5 mm² ... 16 mm² |
| Anschlussquerschnitt AWG | 16 ... 6 |
| Abisolierlänge der Einzelader | 14 mm |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Aderendschutz einsetzen (Schraubanschlüsse sind ohne Drahtschutz) |
Materialangaben
| Material Kontakt | Cu-Legierung |
|---|---|
| Material Kontaktoberfläche | Ag |
| Material Kontaktoberfläche, Leistungskontakt | Ag |
| Material Kontaktträger | PC |
Elektrische Kennwerte
| Bemessungsspannung (III/3) | 830 V (Leistungskontakte) |
|---|---|
| Bemessungsstoßspannung | 8 kV (Leistungskontakte) |
| Bemessungsstrom | 80 A (Leistungskontakte) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Merkmal | Wert |
|---|---|
| Anzahl der Leistungskontakte (EF012216) | 4 |
| Anzahl der Steuerkontakte (EF012217) | 0 |
| Kontakteinsatz ohne Kontakte (EF007324) | Nein |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 4 |
| Durchmesser Steckkontakt (EF007320) | 6 mm |
| Werkstoff des Steckverbindereinsatzes (EF007545) | Thermoplast |
| Bemessungsstrom In (EF008250) | 80 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 830 V |
| Bemessungsstoßspannung (EF002993) | 8 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 1.5 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Kontakteinsatzes (EF008521) | Thermoplast |
| Werkstoff des Kontaktes (EF007544) | sonstige Kupferlegierungen |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Ja |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 34 mm |
| Höhe (EF000040) | 42 mm |
| Tiefe (EF000049) | 84.5 mm |
