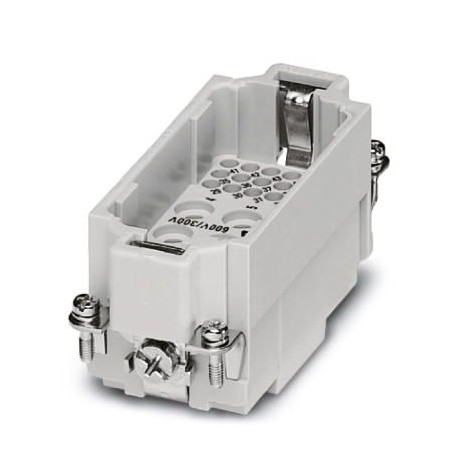

HC-K 6/36-ESTC 1636376 PHOENIX CONTACT HEAVYCON Steckereinsatz, Serie K6/36, für 6 Leistungs- und 36 Steuerk.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-K 6/36-ESTC 1636376 PHOENIX CONTACT HEAVYCON Steckereinsatz, Serie K6/36, für 6 Leistungs- und 36 Steuerk..

HC-K 6/36-ESTC

1636376

PHOENIX_CONTACT

Verfügbar

Schiff am heute

HEAVYCON Steckereinsatz, Serie K6/36, für 6 Leistungs- und 36 Steuerkontakte, Crimpanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+28,12 €
7+25,51 €
13+24,95 €
19+24,66 €
26+24,45 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

HinweisFür HEAVYCON-ADVANCE und HEAVYCON-Gehäuse der Bauform B16/B32, Leistungskontakte: CK 4,0-ED, Steuerkontakte: CK 1,6-ED (Crimpkontakte nicht im Lieferumfang)
AnschlusstechnikCrimpanschluss (Leistungskontakte)
Crimpanschluss (Steuerkontakte)
Verschmutzungsgrad3
ÜberspannungskategorieIII
Polzahl6+36+PE
Anzahl Leistungskontakte6
Anzahl Steuerkontakte36
Steckzyklen≥ 500
BauformB16
Anschlussquerschnitt1,5 mm² ... 6 mm² (Leistungskontakte)
0,14 mm² ... 2,5 mm² (Steuerkontakte)
Anschlussquerschnitt AWG16 ... 10 (Leistungskontakte)
26 ... 14 (Steuerkontakte)
Abisolierlänge der Einzelader9 mm (Leistungskontakte, bei Querschnitt 1,5 mm² ... 2,5 mm²)
8 mm (Steuerkontakte, bei Querschnitt 0,14 mm² ... 1,5mm²)
9,5 mm (Leistungskontakte, bei Querschnitt 4 mm² ... 6 mm²)
6 mm (Steuerkontakte, bei Querschnitt 2,5 mm²)
Aderdurchmesser inkl. Isolation5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Materialangaben

Brennbarkeitsklasse nach UL 94V0
Material KontaktCu-Legierung
Material Kontaktoberfläche, LeistungskontaktAg
Material Kontaktoberfläche, SteuerkontaktAg (alternativ Au)
Material KontaktträgerPC

Elektrische Kennwerte

Bemessungsspannung (III/3)690 V (Leistungskontakte)
160 V (Steuerkontakte)
Bemessungsstoßspannung8 kV (Leistungskontakte)
2,5 kV (Steuerkontakte)
Bemessungsstrom40 A (Leistungskontakte)
10 A (Steuerkontakte)

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1636376-HC-K 6/36-ESTCEnglish124 KbytesPHOENIX CONTACT-1636376-HC-K 6/36-ESTC
