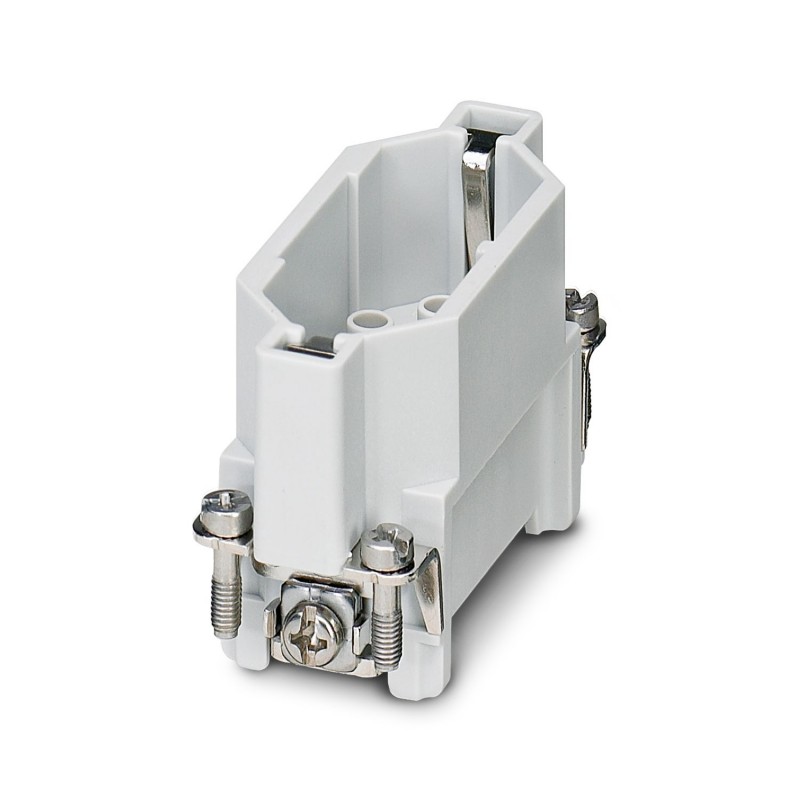

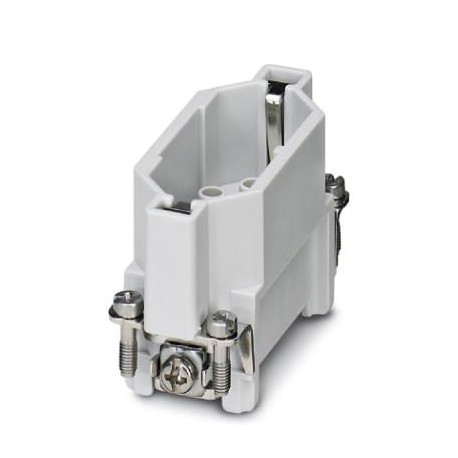

HC-D 15-I-CT-M 1584376 PHOENIX CONTACT Kontakteinsatz
HC-D 15-I-CT-M
1584376
PHOENIX_CONTACT
Kontakteinsatz
Kontakteinsatz, Polzahl: 15+PE, Baugröße: D15, Anschlusszahl pro Pol: 1, Stecker, Crimpanschluss, 250 V, 10 A, 0,14 mm² ... 2,5 mm²
Kontakteinsatz, Polzahl: 15+PE, Baugröße: D15, Anzahl der Anschlüsse je Pol: 1, Stift, Crimpanschluss, 250 V, 10 A, 0,14 mm2 ... 2,5 mm2
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | Für HEAVYCON-Gehäuse der Bauform D15, Crimpkontakte CK1,6-ED (Crimpkontakte nicht im Lieferumfang) |
| Allgemein | Steckverbinder dürfen nur last-/spannungslos betätigt werden |
| Allgemein | Zum Vermeiden von Kontaktaufsetzern durch schräges Aufstecken ist die Verwendung von Führungsstiften (HC-CST) und -buchsen (HC-CBU) zwingend erforderlich. |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Produkttyp | Kontakteinsatz festpolig |
| Serie | HC-D |
| Bauform | D15 |
| Polzahl | 15 |
| Hinweis Polzahl | 15+PE |
| Steckgesicht | 15+PE |
| Anzahl der Anschlüsse je Pol | 1 |
| Kontakttyp | gedreht |
| gerollt | |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Breite | 22,5 mm |
| Höhe | 34,2 mm |
| Länge | 55,4 mm |
| Bohrlochabstand horizontal | 49,5 mm |
| Bohrlochabstand vertikal | 16 mm |
| Mechanische Kennwerte | |
| Kontaktdurchmesser | 1,6 mm |
| Anschlusstechnik | |
| Anschlusstechnik | Crimpanschluss |
| Anzahl der Anschlüsse je Pol | 1 |
| Anschluss gemäß Norm | IEC / EN |
| Leiteranschluss | |
| Anschlussquerschnitt | 0,14 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 26 ... 14 |
| Anzugsdrehmoment | 0,7 Nm ... 1 Nm (PE-Anschluss) |
| 0,5 Nm ... 0,8 Nm (Befestigungsschrauben zur Montage im HEAVYCON-Gehäuse) | |
| Abisolierlänge der Einzelader | 8 mm (0,14 mm² ... 1,5 mm²) |
| 6 mm (2,5 mm²) | |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 10 A |
| SCCR | 5 kA (UL 2237) |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag (alternativ Au) |
| Material Kontaktträger | PC |
| Normen / Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
| Bau- und Prüfvorschriften | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Prüfungen | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Prüfung | |
| Normen/Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Merkmal | Wert |
|---|---|
| Anzahl der Leistungskontakte (EF012216) | 15 |
| Anzahl der Steuerkontakte (EF012217) | 0 |
| Kontakteinsatz ohne Kontakte (EF007324) | Ja |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 15 |
| Durchmesser Steckkontakt (EF007320) | 1.6 mm |
| Werkstoff des Steckverbindereinsatzes (EF007545) | Thermoplast |
| Bemessungsstrom In (EF008250) | 10 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 250 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Crimpanschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Kontakteinsatzes (EF008521) | Thermoplast |
| Werkstoff des Kontaktes (EF007544) | sonstige Kupferlegierungen |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Ja |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 34.2 mm |
| Tiefe (EF000049) | 55.4 mm |
