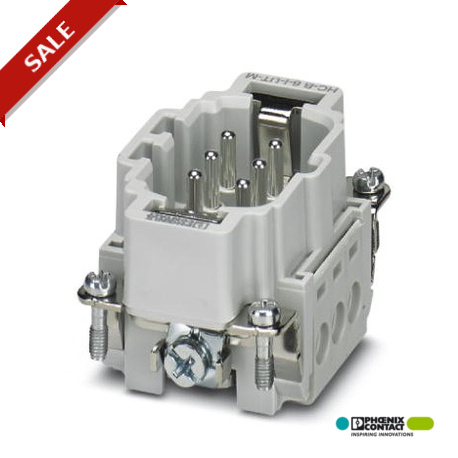

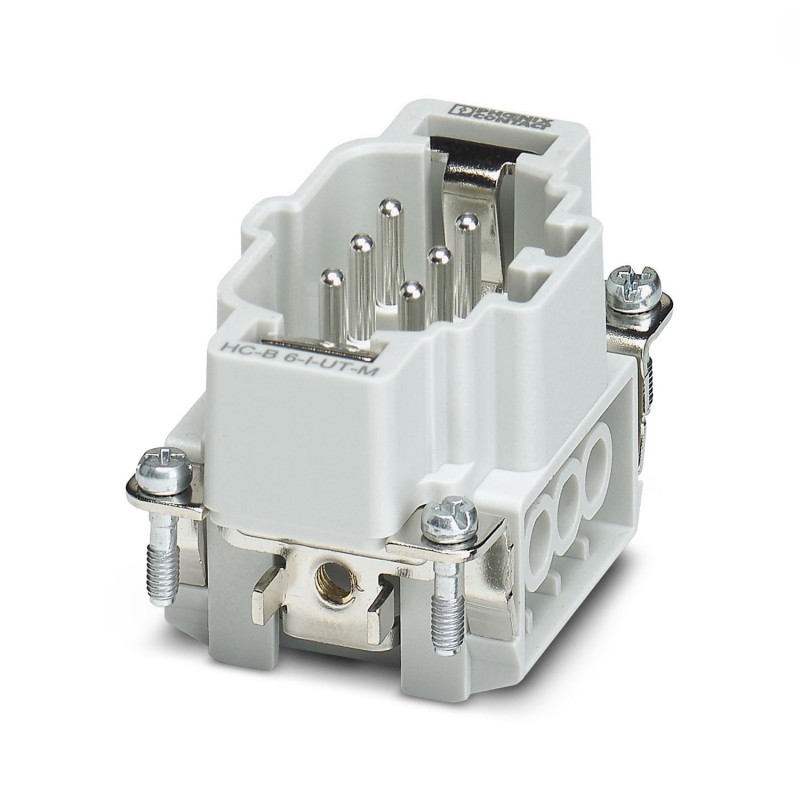

HC-B 6-I-UT-M 1648115 PHOENIX CONTACT HEAVYCON Stifteinsatz, Serie B6, 6-polig, Schraubanschluss
HC-B 6-I-UT-M
1648115
PHOENIX_CONTACT
HEAVYCON Stifteinsatz, Serie B6, 6-polig, Schraubanschluss
Kontakteinsatz, Polzahl: 6+PE, Baugröße: B6, Anschlusszahl pro Pol: 1, Stecker, Schraubanschluss, 500 V, 16 A, 0,5 mm² ... 2,5 mm², Anwendung: Power
Kontakteinsatz, Polzahl: 6+PE, Baugröße: B6, Anzahl der Anschlüsse je Pol: 1, Stift, Schraubanschluss, 500 V, 16 A, 0,5 mm2 ... 2,5 mm2, Anwendung: Leistung
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Allgemein | für flexible Leiter mit oder ohne Aderendhülse |
| Allgemein | Steckverbinder dürfen nur last-/spannungslos betätigt werden |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Produkttyp | Kontakteinsatz festpolig |
| Serie | HC-B |
| Anwendung | Leistung |
| Bauform | B6 |
| Polzahl | 6 |
| Steckgesicht | 6+PE |
| Kontaktnummerierung | 1 - 6 |
| Anzahl der Anschlüsse je Pol | 1 |
| Kontakttyp | gedreht |
| Schraubendreherklinge | 0,5 x 3,5 mm |
| Datenpflegestand | |
| Artikelrevision | 18 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Breite | 34 mm |
| Höhe | 32 mm |
| Länge | 50,5 mm |
| Bohrlochabstand horizontal | 44 mm |
| Bohrlochabstand vertikal | 27 mm |
| Mechanische Kennwerte | |
| Kontaktdurchmesser | 2,5 mm |
| Anschlusstechnik | |
| Anschlusstechnik | Schraubanschluss |
| Anzahl der Anschlüsse je Pol | 1 |
| Anschluss gemäß Norm | IEC / EN |
| Leiteranschluss | |
| Anschlussquerschnitt | 0,5 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 20 ... 14 |
| Anzugsdrehmoment | 0,8 Nm ... 1,2 Nm (PE-Anschluss) |
| 0,5 Nm ... 0,8 Nm (Befestigungsschrauben zur Montage im HEAVYCON-Gehäuse) | |
| 0,5 Nm ... 0,8 Nm | |
| Abisolierlänge der Einzelader | 8 mm |
| Bemessungsspannung (III/3) | 500 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 16 A |
| SCCR | 5 kA (UL 2237) |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PC |
| Normen / Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
| Bau- und Prüfvorschriften | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Prüfungen | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Prüfung | |
| Normen/Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Merkmal | Wert |
|---|---|
| Anzahl der Leistungskontakte (EF012216) | 6 |
| Anzahl der Steuerkontakte (EF012217) | 0 |
| Kontakteinsatz ohne Kontakte (EF007324) | Nein |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 6 |
| Durchmesser Steckkontakt (EF007320) | 2.5 mm |
| Werkstoff des Steckverbindereinsatzes (EF007545) | Thermoplast |
| Bemessungsstrom In (EF008250) | 16 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 500 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Kontakteinsatzes (EF008521) | Thermoplast |
| Werkstoff des Kontaktes (EF007544) | sonstige Kupferlegierungen |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Ja |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 34 mm |
| Höhe (EF000040) | 32 mm |
| Tiefe (EF000049) | 50.5 mm |
