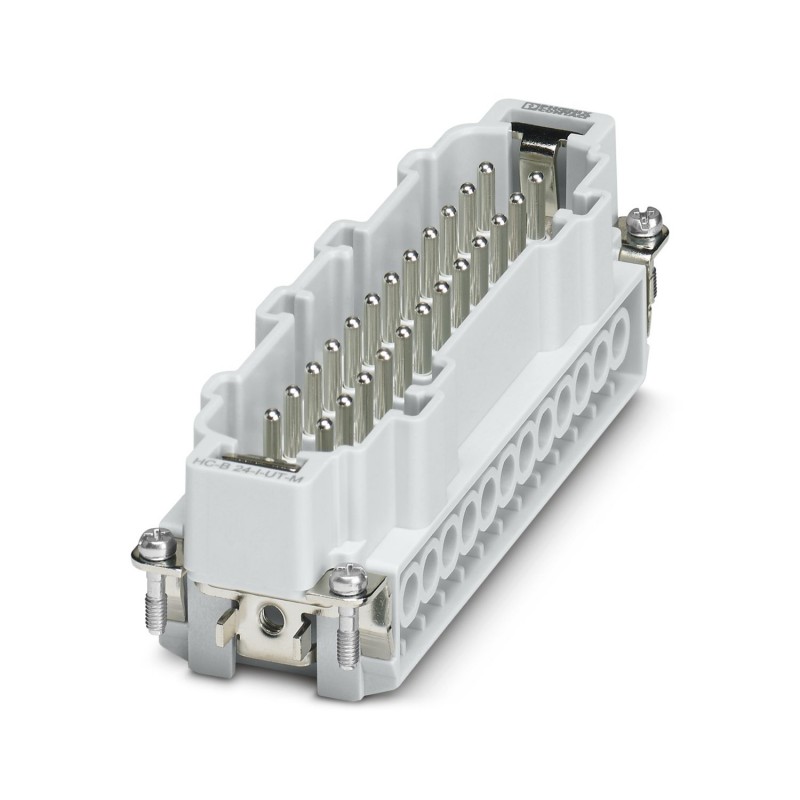

HC-B 24-I-UT-M-48 1584936 PHOENIX CONTACT HEAVYCON Stifteinsatz, Serie B24, 24-polig, 25 ... 48 bedruckt, Sc.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-B 24-I-UT-M-48 1584936 PHOENIX CONTACT HEAVYCON Stifteinsatz, Serie B24, 24-polig, 25 ... 48 bedruckt, Sc..

HC-B 24-I-UT-M-48

1584936

PHOENIX_CONTACT

Verfügbar

Schiff am heute

HEAVYCON Stifteinsatz, Serie B24, 24-polig, 25 ... 48 bedruckt, Schraubanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$18.17
15+$15.64
29+$15.18
43+$14.95
57+$14.81
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

HinweisFür HEAVYCON-ADVANCE der Bauform B24 und HEAVYCON-Gehäuse der Bauform B24 / B48. Steckverbindungen dürfen nur last-/ spannungsfrei betätigt werden.
AnschlusstechnikSchraubanschluss
Anzugsdrehmoment0,5 Nm ... 0,8 Nm
Schraubendreherklinge0,5 x 3,5 mm
Verschmutzungsgrad3
ÜberspannungskategorieIII
Bau- und PrüfvorschriftenDIN EN 61984
DIN EN 60664
IEC 60352
Polzahl24+PE
Steckzyklen≥ 500
BauformB24
Anschluss gemäß NormIEC / EN
Anschlussquerschnitt0,5 mm² ... 2,5 mm² (gilt für flexible Leiter mit Aderendhülse)
Anschlussquerschnitt AWG20 ... 14
Abisolierlänge der Einzelader8 mm
MontagehinweisKodierung auch mittels Kodierprofil CP-HC (1686478). HC-B6../ HC-B10..für 2 Kodierprofile. HC-B16../ HC-B24..für 4 Kodierprofile.
Steckverbinder dürfen nur last-/spannungslos betätigt werden.

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C (einschließlich Kontakterwärmung)

Materialangaben

Brennbarkeitsklasse nach UL 94V0
Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPA
Normen/BestimmungenPA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22 und R23 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL2)
PA: Brandschutz in Schienenfahrzeugen - Anforderungssatz R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)

Elektrische Kennwerte

Bemessungsspannung (III/3)500 V
Bemessungsstoßspannung6 kV
Bemessungsstrom16 A

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1584936-HC-B 24-I-UT-M-48 English 128 Kbytes PHOENIX CONTACT-1584936-HC-B 24-I-UT-M-48
