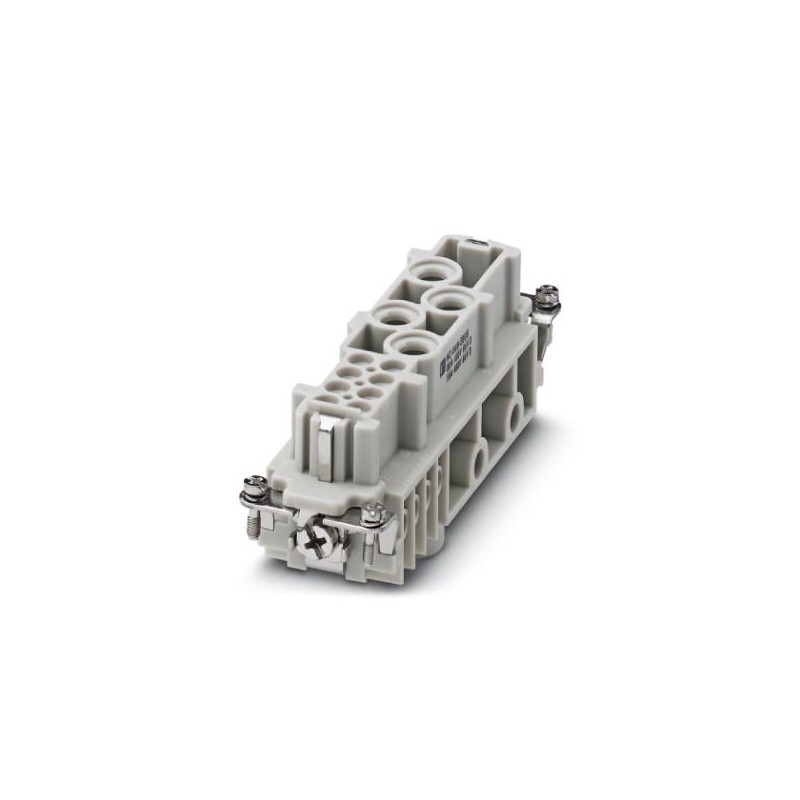

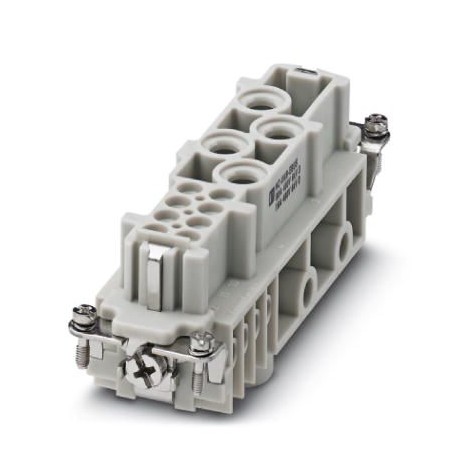

HC-K 4/8-EBUS 1679320 PHOENIX CONTACT Kontakteinsatz
HC-K 4/8-EBUS
1679320
PHOENIX_CONTACT
Kontakteinsatz
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1679320 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Katalogseite | Seite 557 (C-2-2017) |
| GTIN | 4017918163563 |
| Gewicht pro Stück (exklusive Verpackung) | 148,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 148,500 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | RO (Rumänien) |
Allgemein
| Hinweis | Für HEAVYCON-ADVANCE und HEAVYCON-Gehäuse der Bauform B24 |
|---|---|
| Anschlusstechnik | Schraubanschluss (Leistungskontakte) |
| Schraubanschluss (Steuerkontakte) | |
| Anzugsdrehmoment | 2 Nm (Leistungskontakt, 2,5 mm²) |
| 3 Nm (Leistungskontakt, 4 ... 16 mm²) | |
| 1,2 Nm (Leistungskontakt, 1,5 mm²) | |
| 0,5 Nm (Steuerkontakte) | |
| Schraubendreherklinge | 0,8 x 4,5 mm (Leistungskontakte) |
| 0,5 x 3,5 mm (Steuerkontakte) | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Polzahl | 4+8+2PE |
| Anzahl Leistungskontakte | 4 |
| Anzahl Steuerkontakte | 8 |
| Steckzyklen | ≥ 500 |
| Baugröße | B24 |
| Kontaktnummerierung | 1 - 4 |
| Anschlussquerschnitt | 1,5 mm² ... 16 mm² (Leistungskontakte) |
| 0,5 mm² ... 2,5 mm² (Steuerkontakte) | |
| Anschlussquerschnitt AWG | 16 ... 6 (Leistungskontakte) |
| 20 ... 14 (Steuerkontakte) | |
| Abisolierlänge der Einzelader | 14 mm (Leistungskontakt) |
| 7 mm (Steuerkontakt) | |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Aderendschutz einsetzen (Schraubanschlüsse sind ohne Drahtschutz) |
Materialangaben
| Material Kontakt | Kupferlegierung |
|---|---|
| Material Kontaktoberfläche | Ag (alternativ Au) |
| Material Kontaktoberfläche, Leistungskontakt | Ag |
| Material Kontaktoberfläche, Steuerkontakt | Ag |
| Material Kontaktträger | PA |
| Normen/Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
Elektrische Kennwerte
| Bemessungsspannung (III/3) | 400 V (Leistungskontakte) |
|---|---|
| 400 V (Steuerkontakte) | |
| Bemessungsstoßspannung | 6 kV (Leistungskontakte) |
| 6 kV (Steuerkontakte) | |
| Bemessungsstrom | 80 A (Leistungskontakte) |
| 16 A (Steuerkontakte) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1679320-HC-K 4/8-EBUS | 127 Kbytes |
|
