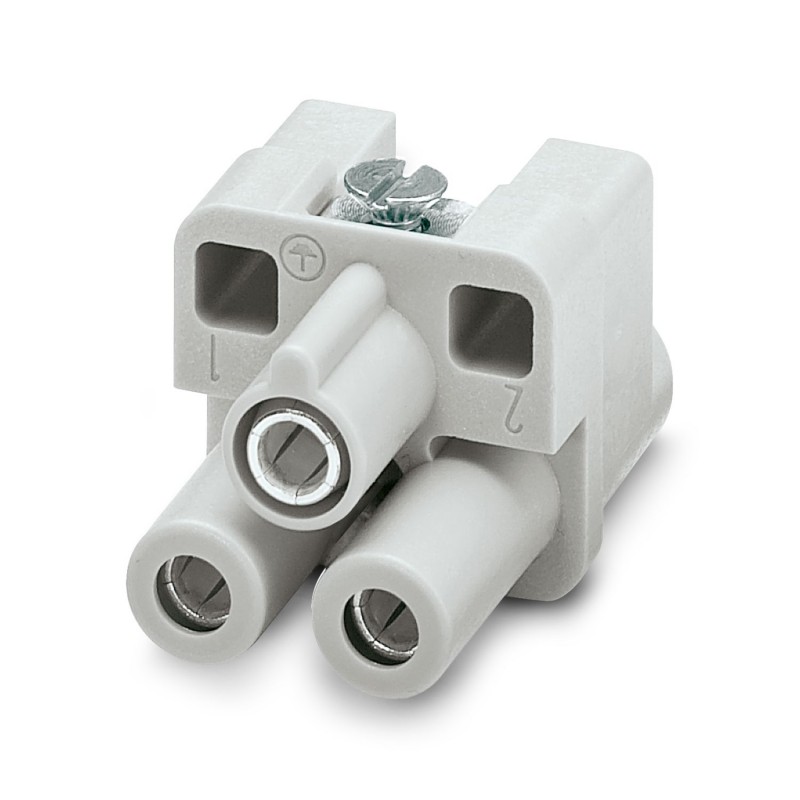

HC-HS 2-D7-EBUS 1586264 PHOENIX CONTACT Kontakteinsatz
HC-HS 2-D7-EBUS
1586264
PHOENIX_CONTACT
10
Kontakteinsatz
Kontakteinsatz, Polzahl: 2+PE, Baugröße: D7, Leistungskontakte: 2, Buchse, Axialverschraubung, 400 V, 40 A, 4 mm² ... 10 mm², Anwendung: Power
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1586264 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 507 (C-2-2017) |
| GTIN | 4046356410212 |
| Gewicht pro Stück (exklusive Verpackung) | 18,660 g |
| Gewicht pro Stück (inklusive Verpackung) | 18,660 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Hinweis | für Gehäuse HC-D7, Axialanschluss 2,0 mm, Innensechskantschlüssel |
|---|---|
| Der Axialschraubanschluss ist mittels 2 mm-Innensechskantschlüssel zu bedienen (nur für flexible Leiter) | |
| Anschlusstechnik | Axialschraubanschluss |
| Anzugsdrehmoment | 1,8 Nm |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Polzahl | 2+PE |
| Steckzyklen | ≥ 500 |
| Baugröße | D7 |
| Kontaktnummerierung | 1 - 2 |
| Anschlussquerschnitt | 4 mm² ... 10 mm² |
| Anschlussquerschnitt AWG | 10 ... 8 |
| Abisolierlänge der Einzelader | 8 mm +1 |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Hinweis zur Axialanschlusstechnik: Nur für flexible Adern. Die angegebenen Leiterquerschnitte beziehen sich auf den geometrischen Querschnitt der eingesetzten Leitung. Der Einsatz von Leitungen, deren geometrischer Querschnitt stark vom Nennquerschnitt der Leitung abweicht, ist vor Einsatz zu prüfen. Der Anschlussraum der Axialschraubtechnik ist für feindrähtige Leitungen gemäß VDE 0295 Klasse 5 ausgelegt. Abweichende Leitungsaufbauten (z. B. Klasse 6 Leitungen) sind vor Einsatz zu prüfen. Montagehinweis Vor Montagebeginn ist sicherzustellen, dass die Kegelschraube vollständig zurückgedreht (Kammer ist geöffnet) ist. Ein Verdrillen der Leitungen ist nicht gestattet. Die Adern sind bis zum Anschlag in die Kontaktkammer zu schieben (bis die Isolation am Kontakt anliegt). Ader in Position halten und mit Imbusschlüssel festziehen. Das gebrauchte Aderende ist vor einem erneuten Anschluss abzuschneiden. Das Nachziehen der Anschlussschraube ist, zur Vermeidung von Litzenbruch, nur einmal gestattet. Zur Vermeidung von Beschädigungen am Kontakt ist die Ader / die Leitung in einem angemessenen Abstand zur Anschlussstelle mechanisch abzufangen (z. B. bei Einsatz in einem Blechausschnitt). Hinweise zur fachgerechten Ausführung bietet die DIN VDE 0100-520:2003-06. Nicht benutzte Anschlüsse sind mit maximalem Drehmoment festzuziehen. |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
|---|
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Bau- und Prüfvorschriften | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Merkmal | Wert |
|---|---|
| Anzahl der Leistungskontakte (EF012216) | 2 |
| Anzahl der Steuerkontakte (EF012217) | 0 |
| Kontakteinsatz ohne Kontakte (EF007324) | Nein |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 2 |
| Durchmesser Steckkontakt (EF007320) | 4 mm |
| Werkstoff des Steckverbindereinsatzes (EF007545) | Thermoplast |
| Bemessungsstrom In (EF008250) | 40 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 400 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 4 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Kontakteinsatzes (EF008521) | Thermoplast |
| Werkstoff des Kontaktes (EF007544) | sonstige Kupferlegierungen |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Ja |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 21 mm |
| Höhe (EF000040) | 34.8 mm |
| Tiefe (EF000049) | 21 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1586264-HC-HS 2-D7-EBUS | 130 Kbytes |
|
