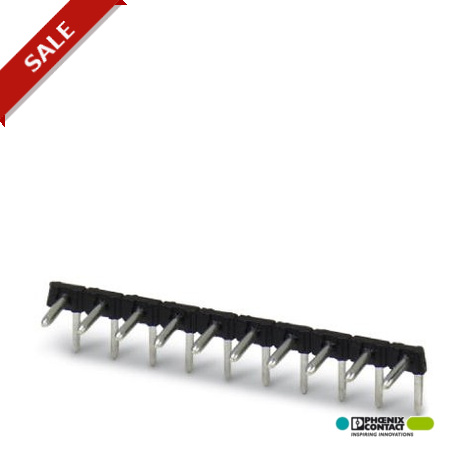

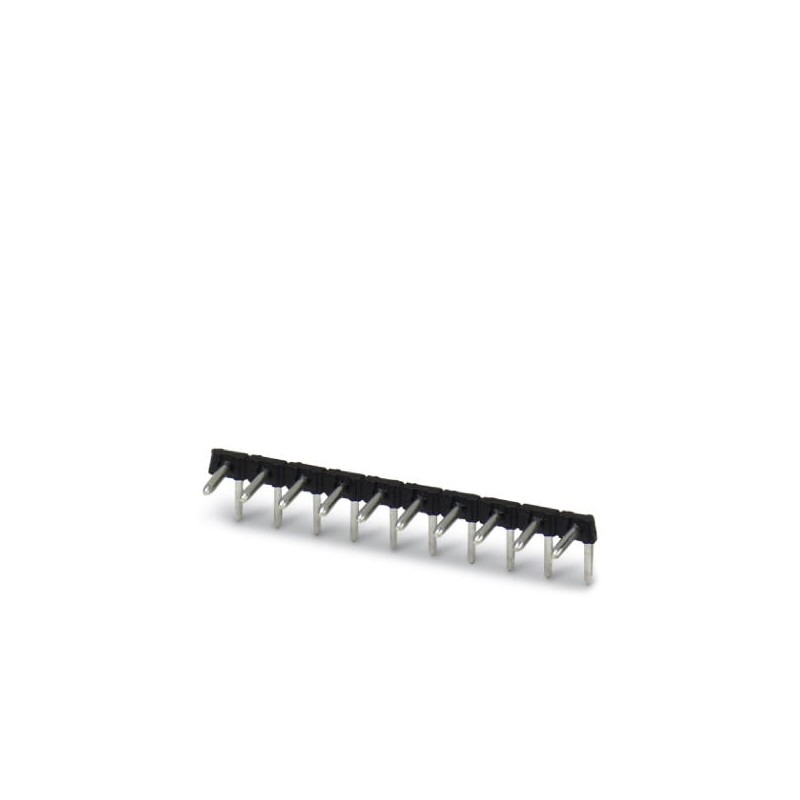

PST 1,3/ 4-H-5,0 1705481 PHOENIX CONTACT Grundgehäuse, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, P..
PST 1,3/ 4-H-5,0
1705481
PHOENIX_CONTACT
100
Grundgehäuse, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 4, Rastermaß: 5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: Löten, Der maximale Strom richtet sich nach dem verwendeten Stecker. Der niedrigere der beiden Stromwerte für Stecker und Stiftleiste ist maßgebend. Die Stiftleiste ist aus einem hochtemperaturfesten Kunststoff hergestellt und ist somit für den Reflowprozess geeignet.
Stecker, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 12 A (abhängig vom verwendeten Stecker), Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontaktart: Stecker, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: PST 1.3/.. -H, Rastermaß: 5 mm, Montage: Löten THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 6,8 mm, Stecksystem: COMBICON PST 1.3, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed, Der maximale Strom ist abhängig vom verwendeten Stecker. Von den beiden Stromwerten ist der niedrigere Wert für den Stecker und den Stecker entscheidend. Der Stecker besteht aus hochtemperaturbeständigem Kunststoff und ist somit für den Reflow-Lötprozess geeignet.
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Maße
| Länge | 12,5 mm |
|---|---|
| Rastermaß | 5,00 mm |
| Maß a | 15 mm |
| Bauhöhe | 2,8 mm |
| Stiftabmessungen | 1,3 mm |
| Bohrlochdurchmesser | 1,5 mm |
Allgemein
| Artikelfamilie | PST 1,3/..-H |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 12 A (Abhängig von verwendetem Stecker) |
| Belastungsstrom maximal | 12 A (Abhängig von verwendetem Stecker) |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Polzahl | 4 |
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 4 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.5 mm |
| Länge des Pins (EF006825) | 6.8 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1705481-PST 1,3/ 4-H-5,0 | 140 Kbytes |
|
