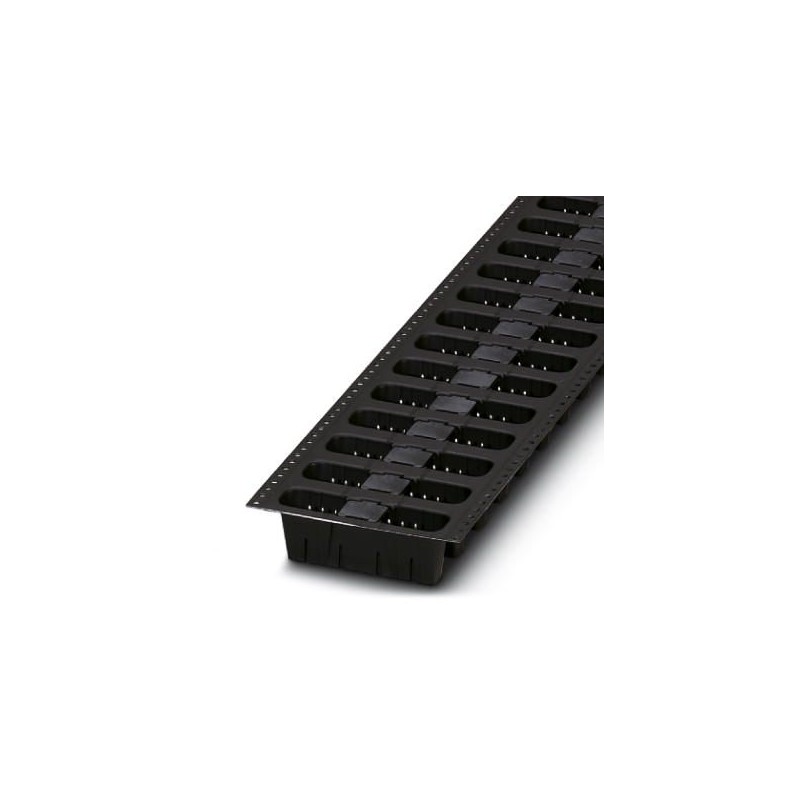

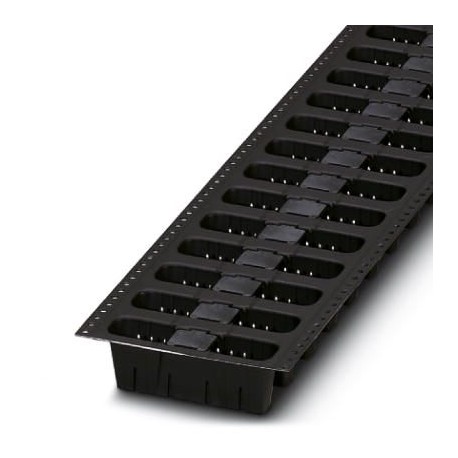

PST 1,0/ 7-3,5 R56 1995538 PHOENIX CONTACT Stiftleiste
PST 1,0/ 7-3,5 R56
1995538
PHOENIX_CONTACT
250
Stiftleiste
Stecker, Nennquerschnitt: 0,5 mm², Farbe: schwarz, Nennstrom: 8 A (abhängig vom verwendeten Stecker), Auslegungsspannung (III/2): 250 V, Kontaktfläche: Zinn, Kontaktart: Stecker, Anzahl Potentiale: 7, Anzahl Definitionen: 1, Polzahl pro Reihe: 7, Anzahl Anschlüsse: 7, Artikelfamilie: PST 1.0/.. -V, Rastermaß: 3,5 mm, Montage: Löten THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,8 mm, Stecksystem: COMBICON COMPACT PST1, Lock: ohne, Verpackungsart: boxed, Der maximale Strom ist abhängig vom verwendeten Stecker. Von den beiden Stromwerten ist der niedrigere Wert für den Stecker und den Stecker entscheidend. Der Stecker besteht aus hochtemperaturbeständigem Kunststoff und ist somit für den Reflow-Lötprozess geeignet.
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1995538 |
|---|---|
| Verpackungseinheit | 250 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 250 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 433 (C-1-2013) |
| GTIN | 4017918995515 |
| Gewicht pro Stück (exklusive Verpackung) | 2,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 3,222 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 2,8 mm |
|---|---|
| Breite | 24,1 mm |
| Rastermaß | 3,5 mm |
| Maß a | 21 mm |
| Breite [ w ] | 24,1 mm |
| Höhe [ h ] | 12,7 mm |
| Bauhöhe | 9,5 mm |
| Länge des Lötpins | 3,5 mm |
| Stiftabmessungen | ø 1 mm |
| Stiftabstand | 3,50 mm |
| Länge | 2,8 mm |
Allgemein
| Artikelfamilie | PST 1,0/..-V |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 250 V |
| Bemessungsspannung (II/2) | 250 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 6 A (Abhängig von verwendetem Stecker) |
| Belastungsstrom maximal | 6 A (Abhängig von verwendetem Stecker) |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Polzahl | 7 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1995538-PST 1,0/ 7-3,5 R56 | 164 Kbytes |
|
