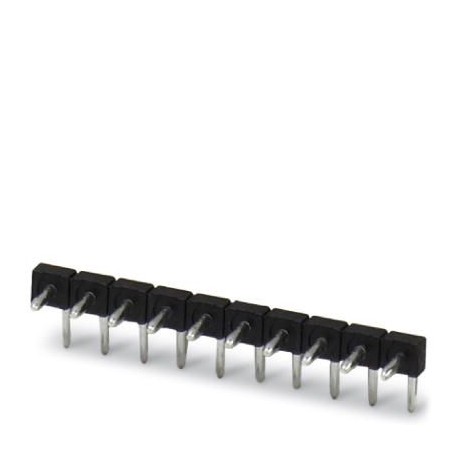

PST 1,0/15-H-3,5 1737145 PHOENIX CONTACT Stiftleiste
PST 1,0/15-H-3,5
1737145
PHOENIX_CONTACT
50
Stiftleiste
Stecker, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A (abhängig vom verwendeten Stecker), Nennspannung (III/2): 250 V, Kontaktfläche: Zinn, Kontaktart: Stecker, Anzahl der Potentiale: 15, Anzahl der Reihen: 1, Anzahl der Pole: 15, Anzahl der Anschlüsse: 15, Artikelfamilie: PST 1.0/.. -H, Rastermaß: 3,5 mm, Montage: Löten THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 6,6 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON PST 1.0, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed, Der maximale Strom ist abhängig vom verwendeten Stecker. Von den beiden Stromwerten ist der niedrigere Wert für den Stecker und den Stecker entscheidend. Der Stecker besteht aus hochtemperaturbeständigem Kunststoff und ist somit für den Reflow-Lötprozess geeignet.
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1737145 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 433 (C-1-2013) |
| GTIN | 4046356183550 |
| Gewicht pro Stück (exklusive Verpackung) | 2,124 g |
| Gewicht pro Stück (inklusive Verpackung) | 2,124 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | SK (Slowakei) |
Maße
| Länge [ l ] | 10,5 mm |
|---|---|
| Breite | 52,5 mm |
| Rastermaß | 3,5 mm |
| Maß a | 49 mm |
| Breite [ w ] | 52,5 mm |
| Höhe [ h ] | 9,4 mm |
| Bauhöhe | 2,8 mm |
| Länge des Lötpins | 6,6 mm |
| Stiftabmessungen | ø 1 mm |
| Länge | 10,5 mm |
Allgemein
| Artikelfamilie | PST 1,0/..-H |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 250 V |
| Bemessungsspannung (II/2) | 250 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 8 A (Abhängig von verwendetem Stecker) |
| Belastungsstrom maximal | 8 A (Abhängig von verwendetem Stecker) |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Polzahl | 15 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 15 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 3.5 mm |
| Rastermaß der Anschlüsse (EF006827) | 3.5 mm |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 250 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.2 mm |
| Länge des Pins (EF006825) | 6.6 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1737145-PST 1,0/15-H-3,5 | 141 Kbytes |
|
