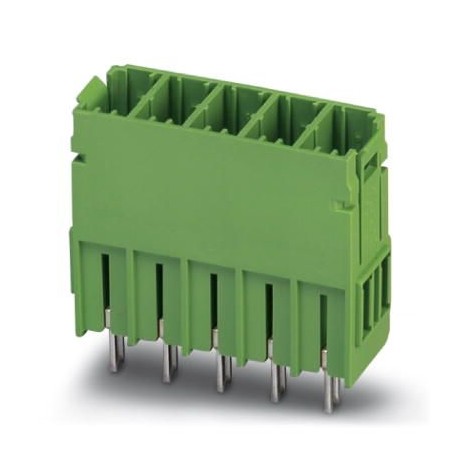

PCV 5/ 2-G-7,62 1720576 PHOENIX CONTACT Leiterplattensteckverbinder
PCV 5/ 2-G-7,62
1720576
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1720576 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 538 (C-1-2013) |
| GTIN | 4046356113908 |
| Gewicht pro Stück (exklusive Verpackung) | 4,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,990 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | PL (Polen) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattengrundleiste |
|---|---|
| Stecksystem | POWER COMBICON 5 |
| Kontaktart | Stift (male) |
| Artikelfamilie | PCV 5/..-G |
| Rastermaß | 7,62 mm |
| Polzahl | 2 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Verriegelung | ohne |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 41 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 630 V |
| Bemessungsstoßspannung (III/2) | 6 kV |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 11 mm |
| Breite [ w ] | 18,04 mm |
| Höhe [ h ] | 34,25 mm |
| Rastermaß | 7,62 mm |
| Bauhöhe (Höhe ohne Lötpin) | 29,25 mm |
| Pinlänge [P] | 5 mm |
| Stiftabstand | 7,62 mm |
| Stiftabmessungen | 0,8 x 1 mm |
| Maß a | 7,62 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C (in Abhängigkeit der Derating-Kurve) |
Luft- und Kriechstrecken
| Isolierstoffgruppe | I |
|---|---|
| Bemessungsisolationsspannung (III/3) | 630 V |
| Bemessungsisolationsspannung (III/2) | 630 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Mechanische Prüfungen (A)
| Steckkraft je Pol ca. | 8 N |
|---|---|
| Ziehkraft je Pol ca. | 6,5 N |
| Unverwechselbarkeit beim Stecken Anforderung >20 N | Prüfung bestanden |
| Kontakthalterung im Einsatz Anforderung >20 N | Prüfung bestanden |
Lebensdauerprüfungen (B)
| Prüfspezifikation | IEC 60512-5:1992-08 |
|---|---|
| Durchgangswiderstand R1 | 0,4 mΩ |
| Steckzyklen | 50 |
| Durchgangswiderstand R2 | 0,5 mΩ |
| Stehstoßspannung auf Meereshöhe | 7,3 kV |
| Stehwechselspannung | 3,31 kV |
| Isolationswiderstand benachbarte Pole | >1012Ω |
Klimatische Prüfungen (D)
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
|---|---|
| Kältebeanspruchung | -40 °C/2 h |
| Wärmebeanspruchung | 100 °C/168 h |
| Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
| Stehstoßspannung auf Meereshöhe | 7,3 kV |
| Stehwechselspannung | 3,31 kV |
Umwelt- und Lebensdauerprüfungen (E)
| Prüfspezifikation | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Ergebnis Schutzgrad IP-Code | Fingerberührsicherheit mit IP20 Prüffinger |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1720576-PCV 5/ 2-G-7,62 | 140 Kbytes |
|
