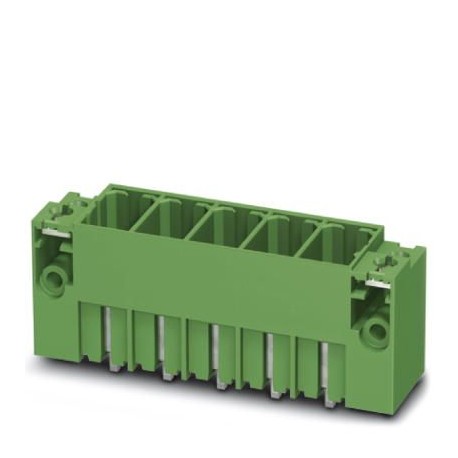

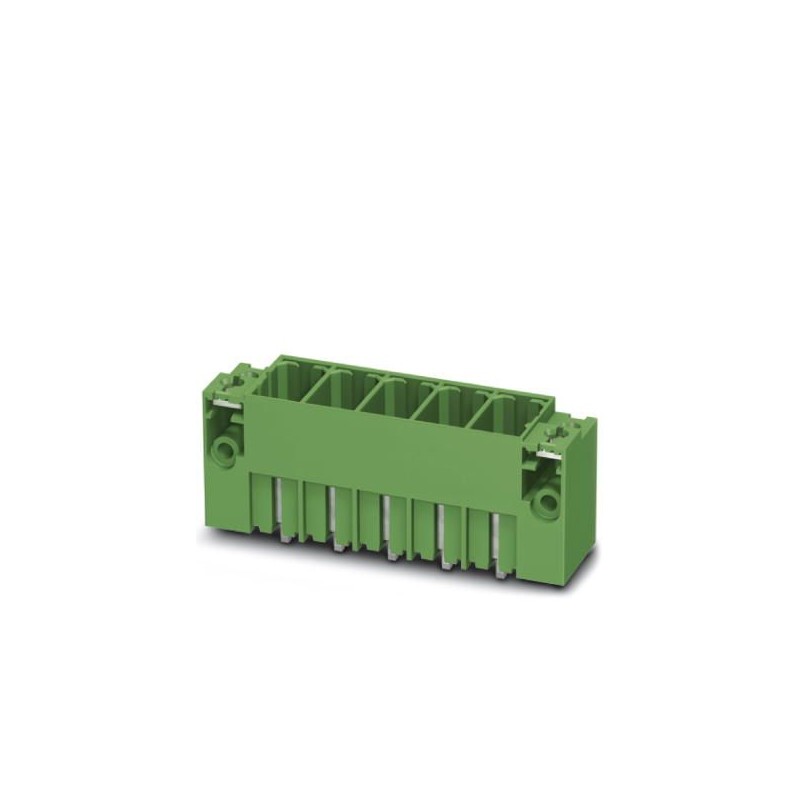

PCV 35 HC/ 2-GF-15,00 1762796 PHOENIX CONTACT Leiterplattensteckverbinder
PCV 35 HC/ 2-GF-15,00
1762796
PHOENIX_CONTACT
25
Leiterplattensteckverbinder
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1762796 |
|---|---|
| Verpackungseinheit | 25 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 591 (C-1-2013) |
| GTIN | 4046356444057 |
| Gewicht pro Stück (exklusive Verpackung) | 48,310 g |
| Gewicht pro Stück (inklusive Verpackung) | 52,052 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | PL (Polen) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattengrundleiste |
|---|---|
| Stecksystem | POWER COMBICON 35 |
| Kontaktart | Stift (male) |
| Artikelfamilie | PCV 35 HC/..-GF |
| Rastermaß | 15 mm |
| Polzahl | 2 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Verriegelung | Gewindeflansch |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 125 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch versilbert |
| Metalloberfläche Kontaktbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
| Metalloberfläche Lötbereich (Deckschicht) | Silber (Ag) |
Materialangaben - Gehäuse
| Isolierstoff | PBT |
|---|---|
| Isolierstoffgruppe | IIIa |
| CTI nach IEC 60112 | 225 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 28,5 mm |
| Breite [ w ] | 54,4 mm |
| Höhe [ h ] | 42,6 mm |
| Rastermaß | 15 mm |
| Bauhöhe (Höhe ohne Lötpin) | 38 mm |
| Pinlänge [P] | 4,6 mm |
| Stiftabstand | 11,00 mm |
| Stiftabmessungen | 2,4 x 2,5 mm |
| Maß a | 15 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 25 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C (in Abhängigkeit der Derating-Kurve) |
Luft- und Kriechstrecken
| Isolierstoffgruppe | IIIa |
|---|---|
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Mechanische Prüfungen (A)
| Steckkraft je Pol ca. | 15 N |
|---|---|
| Ziehkraft je Pol ca. | 11 N |
| Unverwechselbarkeit beim Stecken Anforderung >20 N | Prüfung bestanden |
| Kontakthalterung im Einsatz Anforderung >20 N | Prüfung bestanden |
Lebensdauerprüfungen (B)
| Prüfspezifikation | IEC 60512-5:1992-08 |
|---|---|
| Durchgangswiderstand R1 | 0,12 mΩ |
| Steckzyklen | 50 |
| Durchgangswiderstand R2 | 0,15 mΩ |
| Stehstoßspannung auf Meereshöhe | 9,8 kV |
| Stehwechselspannung | 4,26 kV |
| Isolationswiderstand benachbarte Pole | 1012Ω |
Klimatische Prüfungen (D)
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
|---|---|
| Kältebeanspruchung | -40 °C/2 h |
| Wärmebeanspruchung | 100 °C/168 h |
| Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
| Stehstoßspannung auf Meereshöhe | 9,8 kV |
| Stehwechselspannung | 4,26 kV |
Umwelt- und Lebensdauerprüfungen (E)
| Prüfspezifikation | |
|---|---|
| Ergebnis Schutzgrad IP-Code | Fingerberührsicherheit mit IP20 Prüffinger |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
