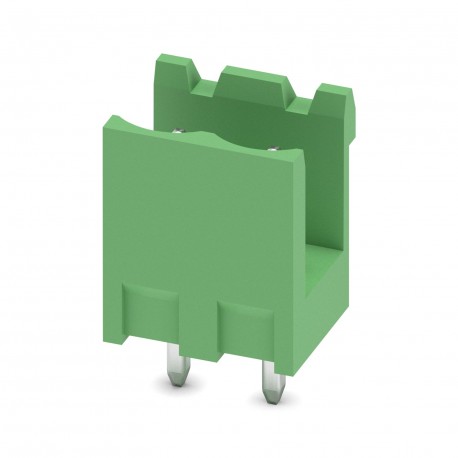

MSTBV 2,5/ 2-G 1753437 PHOENIX CONTACT Leiterplattengrundleiste
MSTBV 2,5/ 2-G
1753437
PHOENIX_CONTACT
250
Leiterplattengrundleiste
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: MSTBV 2.5/.. -G, Rastermaß: 5 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,9 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Ausrichtung der Steckfläche: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
PCB-Header, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Referenzspannung (III/2): 320 V, Kontaktfläche: Sn, Kontakttyp: männlich, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Polen: 2, Anzahl der Anschlüsse: 2, Artikelbereich: MSTBV 2,5/.. -G, Steigung: 5 mm, Montage: Wellenschweißen, Spindelebene: Linearer Pinout, Spindellänge [P]: 3,9 mm, Anzahl der Stifte pro Potential: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung des Steckmusters: Standard, Verriegelung: ohne, Befestigungstyp: ohne, Verpackungstyp: in einen Karton verpackt
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1753437 |
|---|---|
| Verpackungseinheit | 250 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 315 (C-1-2013) |
| GTIN | 4017918028374 |
| Gewicht pro Stück (exklusive Verpackung) | 0,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 0,693 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 8,6 mm |
|---|---|
| Breite | 10 mm |
| Rastermaß | 5 mm |
| Maß a | 5 mm |
| Breite [ w ] | 10 mm |
| Höhe [ h ] | 15,9 mm |
| Bauhöhe | 12 mm |
| Länge des Lötpins | 3,9 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 8,6 mm |
Allgemein
| Artikelfamilie | MSTBV 2,5/..-G |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 12 A |
| Belastungsstrom maximal | 12 A |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | grün |
| Polzahl | 2 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 2 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.9 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1753437-MSTBV 2,5/ 2-G | 149 Kbytes |
|
