PHOENIX_CONTACTLeiterplattensteckverbinderMSTBA 2,5/ 8-G-5,08-RN 1926073 PHOENIX CONTACT Leiterplattengrundleiste

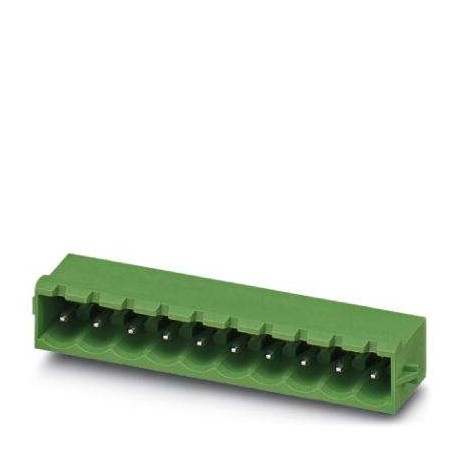

PHOENIX_CONTACT MSTBA 2,5/ 8-G-5,08-RN 1926073 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSTBA 2,5/ 8-G-5,08-RN 1926073 PHOENIX CONTACT Leiterplattengrundleiste

Artikel-Nr.: MSTBA 2,5/ 8-G-5,08-RN

Code: 1926073

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattengrundleiste
Sockelgehäuse-Leiterplatte, Nennprofil: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Auslegungsspannung (III/2): 320 V, Oberflächenkontakte: Zinn, Kontaktart: Stecker, Anzahl Potentiale: 8, Anzahl Reihen: 1,Anzahl Pole pro Reihe: 8, Anzahl Anschlüsse: 8, Artikelfamilie: MSTBA 2.5/.. -G-RN, Rastermaß: 5,08 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Stecksystem: CLASSIC COMBICON,Verriegelung: Spitzenverriegelung, Verpackungsart: Kartonverpackung, Artikel mit Sockelvorsprung
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm2, Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktanschlussart: Stecker, Anzahl der Potentiale: 8, Anzahl der Reihen: 1, Anzahl der Pole: 8, Anzahl der Anschlüsse: 8, Artikelfamilie: MSTBA 2.5/.. -G-RN, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,23 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: Snap-in-Lock, Befestigungsart: Buchsenüberstand, Verpackungsart: Kartonverpackt, Artikel mit Spitzenüberstand

Kategorien:

  • Steckverbinder > Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 108,63 €

Stückpreis: 2,1725 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1926073
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 313 (C-1-2013)
GTIN4017918820121
Gewicht pro Stück (exklusive Verpackung)3,450 g
Gewicht pro Stück (inklusive Verpackung)3,900 g
Zolltarifnummer85366930
HerkunftslandDE (Deutschland)

Maße

Länge [ l ]12 mm
Breite46,46 mm
Rastermaß5,08 mm
Maß a35,56 mm
Breite [ w ]46,46 mm
Höhe [ h ]12,1 mm
Bauhöhe8,6 mm
Länge des Lötpins3,5 mm
Stiftabmessungen1 x 1 mm
Stiftabstand5,08 mm
Länge12 mm

Allgemein

ArtikelfamilieMSTBA 2,5/..-G-RN
IsolierstoffgruppeIIIa
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)400 V
Anschluss gemäß NormEN-VDE
Nennstrom IN12 A
Belastungsstrom maximal12 A
IsolierstoffPBT
Brennbarkeitsklasse nach UL 94V0
Farbegrün
Polzahl8

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1926073-MSTBA 2,5/ 8-G-5,08-RN
136 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
