PHOENIX_CONTACTLeiterplattensteckverbinderMSTB 2,5/13-G 1754656 PHOENIX CONTACT Leiterplattengrundleiste

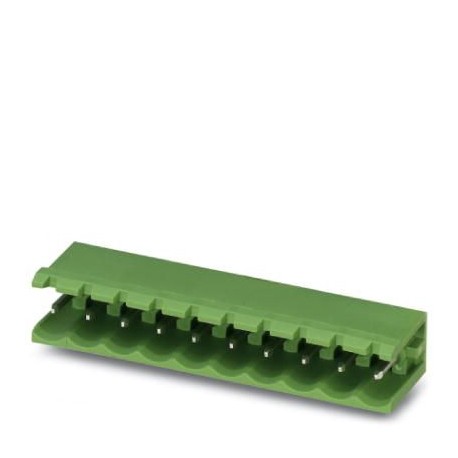

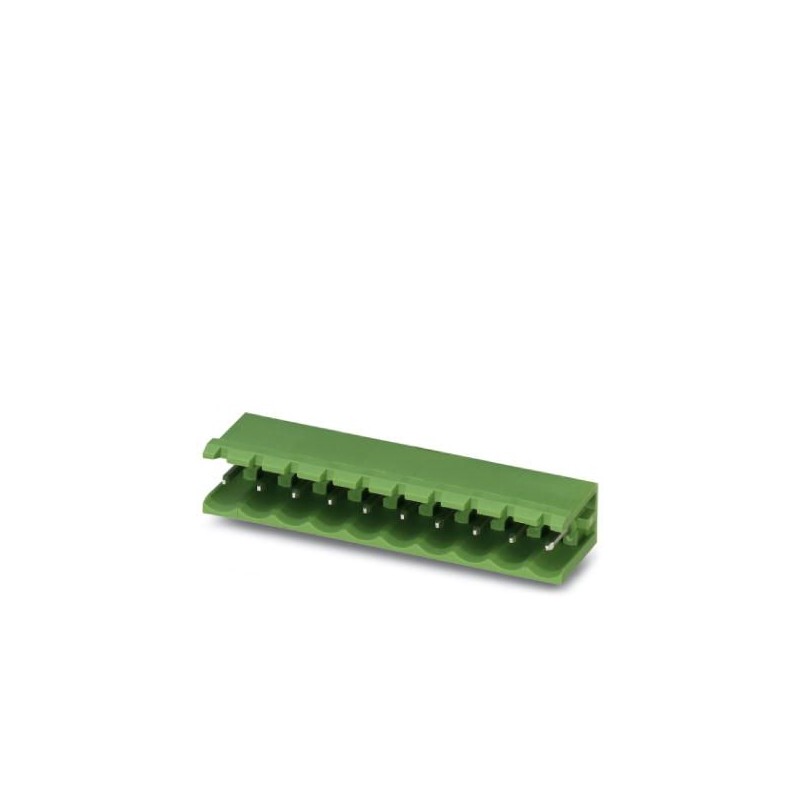

PHOENIX_CONTACT MSTB 2,5/13-G 1754656 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSTB 2,5/13-G 1754656 PHOENIX CONTACT Leiterplattengrundleiste

Artikel-Nr.: MSTB 2,5/13-G

Code: 1754656

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattengrundleiste
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 13, Anzahl der Reihen: 1, Anzahl der Pole: 13, Anzahl der Anschlüsse: 13, Artikelfamilie: MSTB 2.5/.. -G, Rastermaß: 5 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 174,75 €

Stückpreis: 3,495 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1754656
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 312 (C-1-2013)
GTIN4017918028824
Gewicht pro Stück (exklusive Verpackung)4,930 g
Gewicht pro Stück (inklusive Verpackung)5,580 g
Zolltarifnummer85366930
HerkunftslandDE (Deutschland)

Maße

Länge [ l ]12 mm
Breite65 mm
Rastermaß5 mm
Maß a60 mm
Breite [ w ]65 mm
Höhe [ h ]12,1 mm
Bauhöhe8,6 mm
Länge des Lötpins3,5 mm
Stiftabmessungen1 x 1 mm
Länge12 mm

Allgemein

ArtikelfamilieMSTB 2,5/..-G
IsolierstoffgruppeIIIa
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)400 V
Anschluss gemäß NormEN-VDE
Nennstrom IN12 A
Belastungsstrom maximal12 A
IsolierstoffPBT
Brennbarkeitsklasse nach UL 94V0
Farbegrün
Polzahl13

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CSA
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1754656 Steckverbinder (EC002637)

MerkmalsnameSteckverbinderausführung (EF007495)
Merkmalswertfester Steckverbinder
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertStift
MerkmalsnamePolzahl (EF001391)
Merkmalswert13
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert5 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert12 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert320 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.4 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.23 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertsonstige
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)
