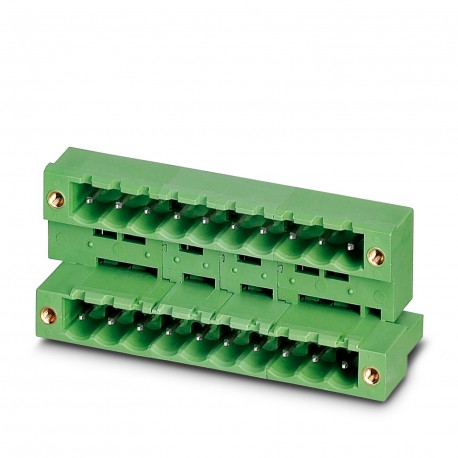

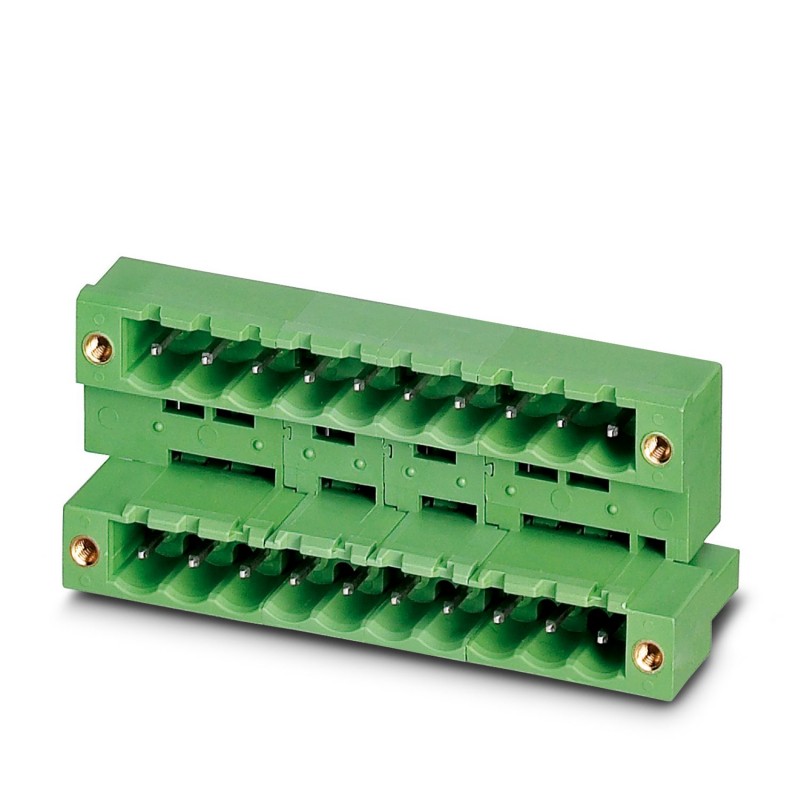

MDSTB 2,5/ 9-GF 1846768 PHOENIX CONTACT Leiterplattengrundleiste
MDSTB 2,5/ 9-GF
1846768
PHOENIX_CONTACT
50
Leiterplattengrundleiste
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 10 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 18, Anzahl der Reihen: 2, Anzahl der Pole: 9, Anzahl der Anschlüsse: 18, Artikelfamilie: MDSTB 2.5/.. -GF, Rastermaß: 5 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,2 mm, Anzahl Lötstifte pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Gewinde), Verpackungsart: Kartonverpackung, Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden! Bei einer Kombination mit MVSTB- oder FKCV-Steckteilen muss jeweils ein MVSTBW- (oder FKCVW-) Steckverbinder und ein MVSTBR- (oder FKCVR-) Steckverbinder verwendet werden. Eine Kombination mit TMSTBP Steckteilen ist nicht möglich!
Leiterplatten-Stiftleisten, Nennquerschnitt: 2,5 mm2, Farbe: grün, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktanschlussart: Pin, Anzahl der Potentiale: 18, Anzahl der Reihen: 2, Anzahl der Positionen: 9, Anzahl der Anschlüsse: 18, Lieferprogramm: MDSTB 2,5/.. -GF, Rastermaß: 5 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinbesetzung, Lötstift [P]: 3.23 mm, Anzahl Lötstifte pro Potential: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung des Steckermusters: Standard, Verriegelung: Schraubverriegelung, Montage: Gewindeflansch, Verpackungsart: in Karton verpackt, Der Artikel kann so ausgerichtet werden, dass verschiedene Nummern erstellt werden. Eine Kombination mit TMSTBP Steckerkomponenten ist nicht möglich!
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1846768 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 327 (C-1-2013) |
| GTIN | 4017918183875 |
| Gewicht pro Stück (exklusive Verpackung) | 18,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 18,384 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 22,1 mm |
|---|---|
| Breite | 55 mm |
| Rastermaß | 5 mm |
| Maß a | 40 mm |
| Breite [ w ] | 55 mm |
| Höhe [ h ] | 26,9 mm |
| Bauhöhe | 23,7 mm |
| Länge des Lötpins | 3,2 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 22,1 mm |
Allgemein
| Artikelfamilie | MDSTB 2,5/..-GF |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 10 A |
| Belastungsstrom maximal | 10 A |
| Isolierstoff | PBT |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | grün |
| Polzahl | 9 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 18 |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 10 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.23 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1846768-MDSTB 2,5/ 9-GF | 149 Kbytes |
|
