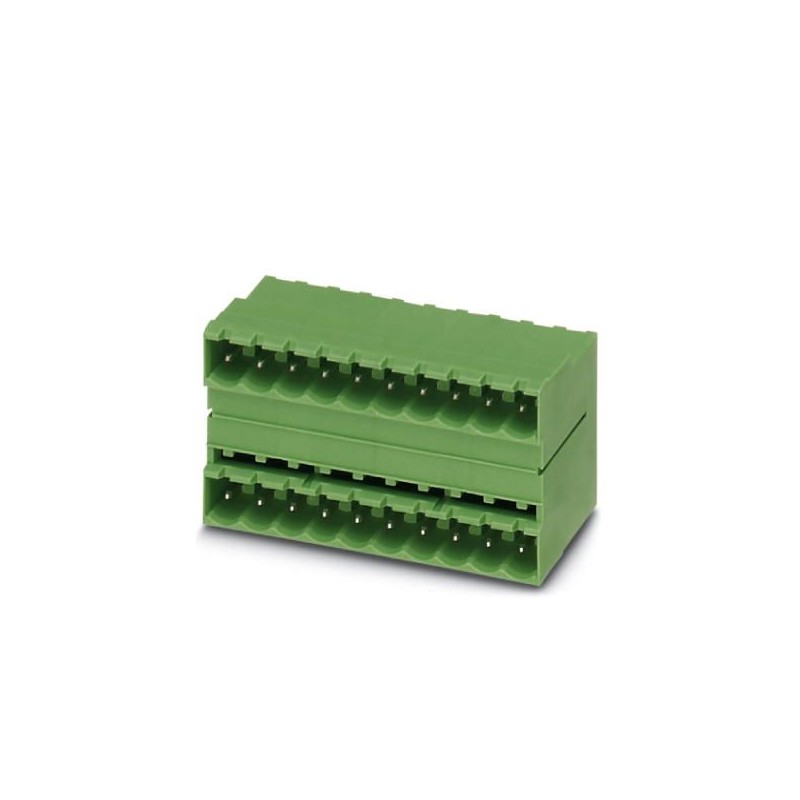

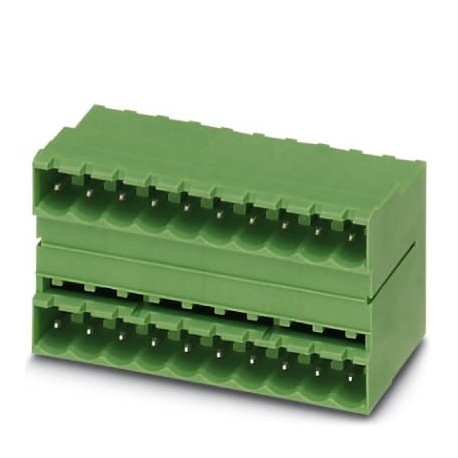

MDSTB 2,5/11-G1-5,08 1762460 PHOENIX CONTACT Leiterplattengrundleiste
MDSTB 2,5/11-G1-5,08
1762460
PHOENIX_CONTACT
50
Leiterplattengrundleiste
Leiterplatte des Sockelgehäuses, Nennschnitt: 2,5 mm², Farbe: grün, Nennstrom: 10 A, Auslegungsspannung (III/2): 320 V, Oberflächenkontakte: Zinn, Kontaktart: Stecker, Potentialzahl: 22, Reihenzahl: 2,Polzahl pro Reihe: 11, Anzahl Anschlüsse: 22, Artikelfamilie: MDSTB 2.5/.. -G1, Rastermaß: 5,08 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Stecksystem: CLASSIC COMBICON,Verriegelung: ohne, Verpackungsart: Boxed Packaging, Im Falle einer Kombination mit MVSTB- oder FKCV-Steckteilen sollte ein MVSTBW-Stecker (oder FKCVW) bzw. ein MVSTBR-Stecker (oder FKCVR) verwendet werden. Eine Kombination mit TMSTBP Steckteilen ist nicht möglich!
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1762460 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 329 (C-1-2013) |
| GTIN | 4017918031060 |
| Gewicht pro Stück (exklusive Verpackung) | 17,110 g |
| Gewicht pro Stück (inklusive Verpackung) | 19,788 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | GR (Griechenland) |
Maße
| Länge [ l ] | 22 mm |
|---|---|
| Breite | 57,44 mm |
| Rastermaß | 5,08 mm |
| Maß a | 50,8 mm |
| Breite [ w ] | 57,44 mm |
| Höhe [ h ] | 32 mm |
| Bauhöhe | 28,5 mm |
| Länge des Lötpins | 3,5 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 22 mm |
Allgemein
| Artikelfamilie | MDSTB 2,5/..-G1 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 10 A |
| Belastungsstrom maximal | 10 A |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | grün |
| Polzahl | 11 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
