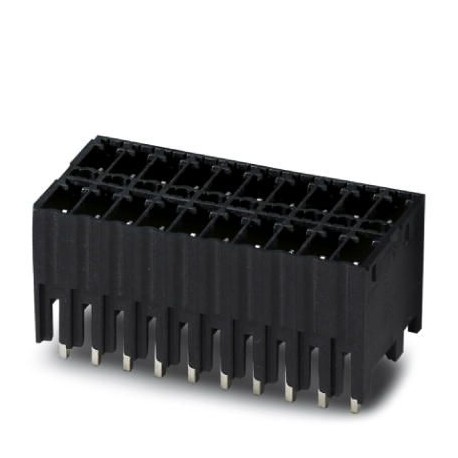

MCDNV 1,5/11-G1-3,81 P26THR 1750384 PHOENIX CONTACT Leiterplattensteckverbinder
MCDNV 1,5/11-G1-3,81 P26THR
1750384
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattensteckverbinder
Leiterplattensockelgehäuse, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 22, Anzahl der Reihen: 2, Anzahl der Pole: 11, Anzahl der Anschlüsse: 22, Artikelfamilie: MCDNV 1,5/.. -G1-THR, Rastermaß: 3,81 mm, Montage: Lötung THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,6 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON MC 1,5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: box-verpackt, Pinlänge 26 mm. Anwenderinformationen und Designempfehlungen zur Through Hole Reflow-Technologie finden Sie unter "Downloads"
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1750384 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 221 (C-1-2013) |
| GTIN | 4046356314435 |
| Gewicht pro Stück (exklusive Verpackung) | 7,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 7,400 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | BG (Bulgarien) |
Maße
| Länge [ l ] | 15,2 mm |
|---|---|
| Breite | 43 mm |
| Rastermaß | 3,81 mm |
| Maß a | 38,1 mm |
| Breite [ w ] | 43 mm |
| Höhe [ h ] | 15,9 mm |
| Bauhöhe | 13,3 mm |
| Länge des Lötpins | 2,6 mm |
| Stiftabmessungen | 0,8 x 0,8 mm |
| Stiftabstand | 8,30 mm |
| Länge | 15,2 mm |
Allgemein
| Artikelfamilie | MCDNV 1,5/..-G1-THR |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 200 V |
| Bemessungsspannung (II/2) | 250 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 8 A |
| Belastungsstrom maximal | 8 A (pro Pol) |
| Isolierstoff | LCP |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Polzahl | 11 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1750384-MCDNV 1,5/11-G1-3,81 P26THR | 149 Kbytes |
|
