PHOENIX_CONTACTLeiterplattensteckverbinderMCDN 1,5/ 9-G1-3,5 RNP14THR 1953279 PHOENIX CONTACT Leiterplattengrundleiste

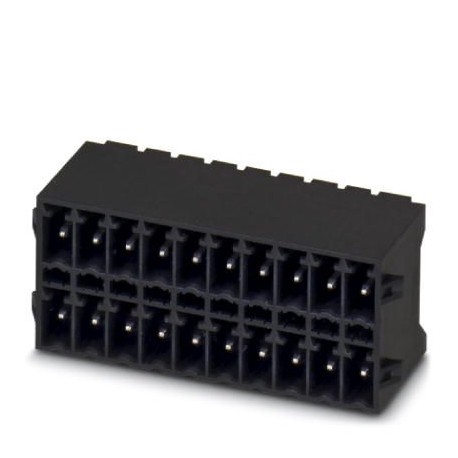

PHOENIX_CONTACT MCDN 1,5/ 9-G1-3,5 RNP14THR 1953279 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCDN 1,5/ 9-G1-3,5 RNP14THR 1953279 PHOENIX CONTACT Leiterplattengrundleiste

Artikel-Nr.: MCDN 1,5/ 9-G1-3,5 RNP14THR

Code: 1953279

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattengrundleiste
Leiterplattensockelgehäuse, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 18, Anzahl der Reihen: 2, Anzahl der Pole: 9, Anzahl der Anschlüsse: 18, Artikelfamilie: MCDN 1.5/.. -G1-RN-THR, Rastermaß: 3,5 mm, Montage: Schweißnaht THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 1,4 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON MC 1,5, Ausrichtung der Steckfläche: Standard, Lock: Snap-in-Lock, Befestigungsart: Steckdosenüberstand, Verpackungsart: Kartonverpackt, Artikel mit Steckdosenüberstand. Die Stiftlänge beträgt 14mm. Anwenderinformationen und Designempfehlungen zur Through Hole Reflow-Technologie finden Sie unter "Downloads"
Leiterplatten-Headern, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Sn, Kontaktverbindungstyp: Pin, Anzahl der Potentiale: 18, Anzahl der Reihen: 2, Anzahl der Positionen: 9, Anzahl der Anschlüsse: 18, Produktpalette: MCDN 1,5/.. -G1-RN-THR, Pitch: 3,5 mm, Montage: THR Löten / Wellenlöten, Pin-Anordnung: Lineares Pinning, Lötstift [P]: 1,4 mm, Anzahl der Lötstifte pro Potential: 1, Steckersystem: COMBICON FMC 1,5 - MCDN 1,5, Pin-Steckermuster-Ausrichtung: Standard, Verriegelung: Snap-in-Locking, Montage: Befestigungsnase, Art der Verpackung: Verpackt in Pappe, Artikel mit Einbindungsnase. Die Stiftlänge beträgt 14 mm.

Kategorien:

  • Steckverbinder > Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 245,59 €

Stückpreis: 8,1863 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1953279
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 219 (C-1-2013)
GTIN4017918918958
Gewicht pro Stück (exklusive Verpackung)5,570 g
Gewicht pro Stück (inklusive Verpackung)6,346 g
Zolltarifnummer85366930
HerkunftslandBG (Bulgarien)

Maße

Länge [ l ]13,3 mm
Breite35,2 mm
Rastermaß3,5 mm
Maß a28 mm
Breite [ w ]35,2 mm
Höhe [ h ]17,8 mm
Bauhöhe15,2 mm
Länge des Lötpins2,6 mm
Stiftabmessungen0,8 x 0,8 mm
Stiftabstand3,50 mm
Länge13,3 mm

Allgemein

ArtikelfamilieMCDN 1,5/..-G1-RN-THR
IsolierstoffgruppeIIIa
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)160 V
Bemessungsspannung (III/2)160 V
Bemessungsspannung (II/2)250 V
Anschluss gemäß NormEN-VDE
Nennstrom IN8 A
Belastungsstrom maximal8 A (pro Pol)
IsolierstoffLCP
Brennbarkeitsklasse nach UL 94V0
Farbeschwarz
Polzahl9

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1953279-MCDN 1,5/ 9-G1-3,5 RNP14THR
151 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
