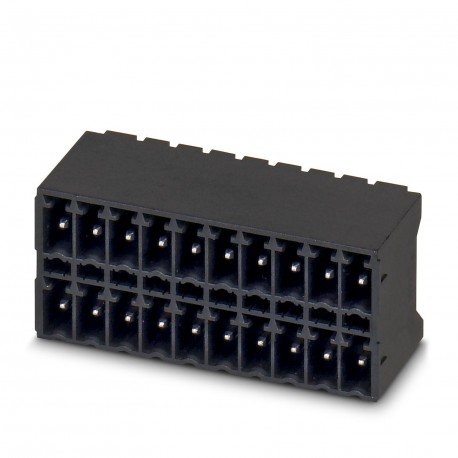

MCDN 1,5/ 3-G1-3,5 P14THR 1953923 PHOENIX CONTACT Leiterplattengrundleiste Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCDN 1,5/ 3-G1-3,5 P14THR 1953923 PHOENIX CONTACT Leiterplattengrundleiste

MCDN 1,5/ 3-G1-3,5 P14THR

1953923

PHOENIX_CONTACT

95

Artikel auf Anfrage, das gebe keine Rückkehr.

Leiterplattengrundleiste

Leiterplattengehäuse, Nennschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Sn, Kontaktverbindungstyp: männlich, Anzahl der Potentiale: 6, Anzahl der Reihen: 2, Anzahl der Polen: 3, Anzahl der Verbindungen: 6, Artikelfamilie: MCDN 1,5/.. -G1-THR, Steigung: 3,5 mm, Montage: THR-Schweißen/Wellenlöten, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 1,4 mm, Anzahl der Lötstifte pro Potential: 1, Stecksystem: COMBICON FMC 1,5 - MCDN 1,5, Steckkopfausrichtung: Standard, Verriegelung: ohne, Befestigungstyp: ohne, Verpackungstyp: Verpackungstyp, Schachtel, Die Stiftlänge beträgt 1,4 mm. Für Nutzerinformationen und Designempfehlungen zur Through Hole Reflow-Technologie siehe bitte: "Downloads".

Leiterplatten-Grundleiste, Nennquerschnitt: 1,5 mm2, Farbe: schwarz, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 6, Anzahl der Reihen: 2, Polzahl: 3, Anzahl der Anschlüsse: 6, Artikelfamilie: MCDN 1,5/..-G1-THR, Rastermaß: 3,5 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 1,4 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON FMC 1,5 - MCDN 1,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Die Pinlänge beträgt 1,4 mm. Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter "Downloads".

Mehr Infos


Steckverbinder > Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $358.46
Stückpreis: $3.77
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplatten-Grundleiste
ProduktfamilieMCDN 1,5/..-G1-THR
ProduktlinieCOMBICON Connectors S
BauformThrough Hole Reflow geeignetes Bauelement
Polzahl3
Rastermaß3,5 mm
Anzahl der Anschlüsse6
Anzahl der Reihen2
Anzahl der Potenziale6
Befestigungsflanschohne
PinlayoutLineares Pinning
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision06
Elektrische Eigenschaften
Nennstrom IN8 A
Nennspannung UN160 V
Durchgangswiderstand2,1 mΩ
Bemessungsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)250 V
Bemessungsstoßspannung (II/2)2,5 kV
Montage
MontageartTHR-Löten / Wellenlöten
PinlayoutLineares Pinning
Verarbeitungshinweise
ProzessReflow-/ Wellenlötung
Moisture Sensitive LevelMSL 1
Classification Temperature Tc260 °C
Lötzyklen im Reflow3
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (3 - 5 µm Sn)
Metalloberfläche Kontaktbereich (Zwischenschicht)Nickel (1,3 - 3 µm Ni)
Metalloberfläche Lötbereich (Deckschicht)Zinn (3 - 5 µm Sn)
Metalloberfläche Lötbereich (Zwischenschicht)Nickel (1,3 - 3 µm Ni)
Materialangaben - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsolierstoffLCP
IsolierstoffgruppeIIIa
CTI nach IEC 60112175
Brennbarkeitsklasse nach UL 94V0
Hinweise
Angaben zu LötprozessenVerarbeitung in Reflowprozessen in Anlehnung an IEC 60068-2-58 oder DIN EN 61760-1 ( jeweils aktuelle Fassung )
Moisture Sensitive Level (MSL) = 1 nach IPC/JEDEC J-STD-020-C
Maße
Rastermaß3,5 mm
Breite [w]12 mm
Höhe [h]15,2 mm
Länge [l]13,3 mm
Bauhöhe16 mm
Lötstiftlänge [P]1,4 mm
Stiftabmessungen0,8 x 0,8 mm
Leiterplatten-Design
Stiftabstand3,50 mm
Bohrlochdurchmesser1,4 mm
Mechanische Prüfungen
Sichtprüfung
PrüfspezifikationDIN EN 60512-1-1:2003-01
ErgebnisPrüfung bestanden
Maßprüfung
PrüfspezifikationDIN EN 60512-1-2:2003-01
ErgebnisPrüfung bestanden
Beständigkeit von Aufschriften
PrüfspezifikationDIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
Polarisation und Kodierung
PrüfspezifikationDIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
Kontakthalterung im Einsatz
PrüfspezifikationDIN EN 60512-15-1:2009-03
Kontakthalterung im Einsatz
Anforderung >20 N		Prüfung bestanden
Steck- und Ziehkräfte
ErgebnisPrüfung bestanden
Anzahl der Zyklen25
Steckkraft je Pol ca.9 N
Ziehkraft je Pol ca.6 N
Elektrische Prüfungen
Thermische Prüfung Prüfgruppe C
PrüfspezifikationDIN EN 60512-5-1:2003-01
Geprüfte Polzahl20
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeIIIa
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 175
Bemessungsisolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2,5 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,6 mm
Bemessungsisolationsspannung (II/2)250 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)2,5 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Lebensdauerprüfung
PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Stehstoßspannung auf Meereshöhe2,95 kV
Durchgangswiderstand R12,1 mΩ
Durchgangswiderstand R22,4 mΩ
Steckzyklen25
Isolationswiderstand benachbarte Pole> 5 MΩ
Klimatische Prüfung
PrüfspezifikationDIN EN ISO 6988:1997-03
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Wärmebeanspruchung100 °C/168  h
Stehwechselspannung1,39 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1953923 Steckverbinder (EC002637)
Merkmal Wert
Steckverbinderausführung (EF007495) fester Steckverbinder
Kontaktausführung (EF001587) Stift
Polzahl (EF001391) 6
Anzahl der Steckkontaktreihen (EF006935) 2
Rastermaß der Kontakte (EF007326) 3.5 mm
Rastermaß der Anschlüsse (EF006827) 3.5 mm
Bemessungsstrom In (EF008250) 8 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Durchmesser Anschlusspin (EF006823) 1.4 mm
Länge des Pins (EF006825) 1.4 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Befestigungsart (EF002442) sonstige
Art der Banderolierung (EF007011) Karton (für SMD)
