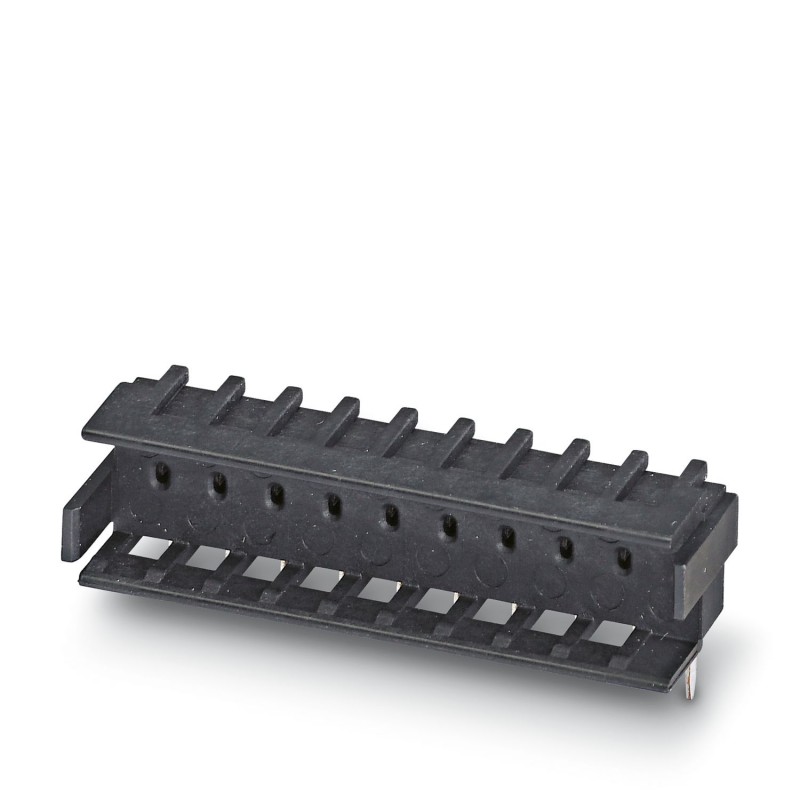

FK-MPT 0,5/15-ICA-3,5 1930454 PHOENIX CONTACT Carcasa pasamuros
FK-MPT 0,5/15-ICA-3,5
1930454
PHOENIX_CONTACT
50
Carcasa pasamuros
Leiterplattensockelgehäuse, Nennquerschnitt: 0,5 mm², Farbe: schwarz, Nennstrom: 3 A, Dimensionierspannung (III/2): 250 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Potentiale: 15, Anzahl der Reihen: 1, Anzahl der Pole: 15, Anzahl der Anschlüsse: 15, Artikelfamilie: FK-MPT 0,5/.. -ICA, Rastermaß: 3,5 mm, Montage: Lötung THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,4 mm, Anzahl der Schweißstifte pro Potential: 1, Stecksystem: COMBICON COMPACT FK-MPT - IC, Ausrichtung der Steckfläche: Standard, Lock: ohne, Befestigungsart: ohne, Verpackungsart: boxed, Die Basisleiste ist gegen versehentliches Berühren geschützt und dient zur Aufnahme des Kartenterminals FK-MPT 0,5.
Leiterplatten-Grundleiste, Nennquerschnitt: 0,5 mm2, Farbe: schwarz, Nennstrom: 3 A, Bemessungsspannung (III/2): 250 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 15, Anzahl der Reihen: 1, Polzahl: 15, Anzahl der Anschlüsse: 15, Artikelfamilie: FK-MPT 0,5/..-ICA, Rastermaß: 3,5 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON FK-MPT - IC, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Die berührgeschützte Grundleiste dient zur Aufnahme der FK-MPT 0,5-Leiterplattenklemme.
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplatten-Grundleiste |
| Produktfamilie | FK-MPT 0,5/..-ICA |
| Produktlinie | COMBICON Connectors XS |
| Bauform | Grundgehäuse für FK-MPT 0,5 |
| Polzahl | 15 |
| Rastermaß | 3,5 mm |
| Anzahl der Anschlüsse | 15 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 15 |
| Befestigungsflansch | ohne |
| Pinlayout | Lineares Pinning |
| Anzahl Lötpins pro Potenzial | 1 |
| Datenpflegestand | |
| Artikelrevision | 02 |
| Nennstrom IN | 3 A |
| Nennspannung UN | 250 V |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsspannung (III/2) | 250 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsspannung (II/2) | 250 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Montageart | THR-Löten / Wellenlöten |
| Pinlayout | Lineares Pinning |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | schwarz (9005) |
| Isolierstoff | PA |
| Isolierstoffgruppe | IIIa |
| CTI nach IEC 60112 | 250 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |  |
| Rastermaß | 3,5 mm |
| Breite [w] | 51,5 mm |
| Höhe [h] | 13,4 mm |
| Länge [l] | 8,8 mm |
| Bauhöhe | 10 mm |
| Lötstiftlänge [P] | 3,4 mm |
| Stiftabmessungen | 0,3 x 0,9 mm |
| Leiterplatten-Design | |
| Bohrlochdurchmesser | 1 mm |
| Luft- und Kriechstrecken | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | IIIa |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 250 |
| Bemessungsisolationsspannung (III/3) | 160 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 2,5 mm |
| Bemessungsisolationsspannung (III/2) | 250 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/2) | 2,5 mm |
| Bemessungsisolationsspannung (II/2) | 250 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 2,5 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Dry bag |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1930454-FK-MPT 0,5/15-ICA-3,5 | 142 Kbytes |
|
