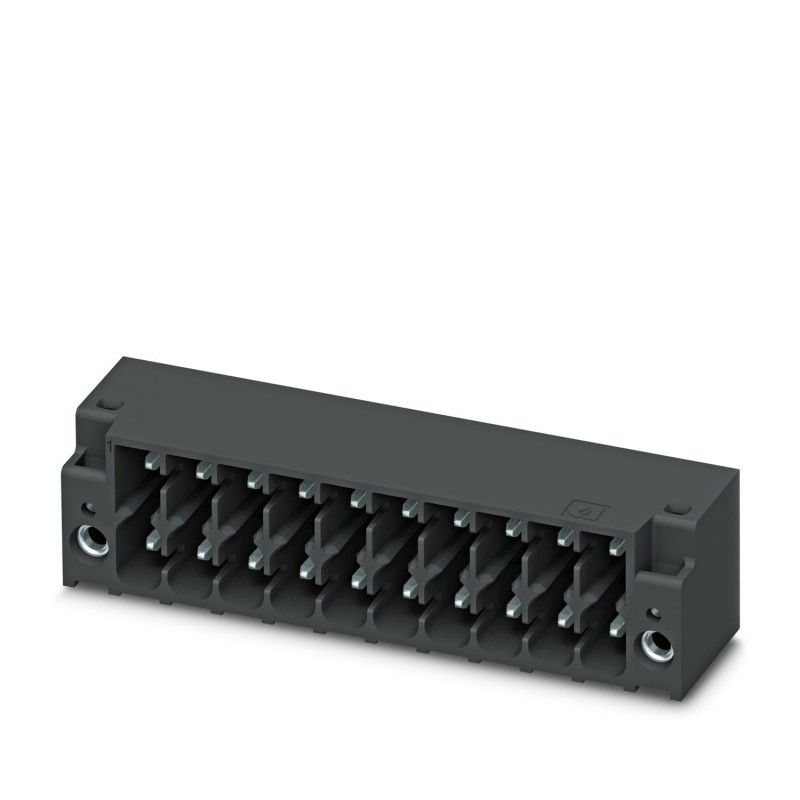

DMC 1,5/10-G1F-3,5-LR P20THR 1787098 PHOENIX CONTACT Leiterplattensteckverbinder
DMC 1,5/10-G1F-3,5-LR P20THR
1787098
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Leiterplattensockelgehäuse, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontaktart: Stecker, Anzahl der Potentiale: 20, Anzahl der Reihen: 2, Anzahl der Pole: 10, Anzahl der Anschlüsse: 20, Artikelfamilie: DMC 1,5/.. -G1F-THR, Rastermaß: 3,5 mm, Montage: Weld THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON DFMC 1.5, Steckflächenausrichtung: Standard, Lock: Snap-in-Lock, Befestigungsart: Lock & Release Luftklemmung (Gewinde), Verpackungsart: boxed
PCB-Header, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Referenzspannung (III/2): 160 V, Kontaktfläche: Sn, Kontakttyp: männlich, Anzahl der Potentiale: 20, Anzahl der Reihen: 2, Anzahl der Polen: 10, Anzahl der Anschlüsse: 20, Stückbereich: DMC 1,5/.. -G1F-THR, Steigung: 3,5 mm, Montage: THR-Schweißen / Wellenschweißen, Spindelebene: Linearer Pinout, Spindellänge [P]: 2 mm, Anzahl der Stifte pro Potential: 1, Stecksystem: COMBICON DFMC 1.5, Ausrichtung des Verbindungsmusters: Standard, Verriegelung: Snap-on-Verriegelung, Befestigungsart: Gewindeflansch Lock & Release, Verpackungstyp: In einen Karton gepackt
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1787098 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 187 (C-1-2013) |
| GTIN | 4046356596701 |
| Gewicht pro Stück (exklusive Verpackung) | 5,648 g |
| Gewicht pro Stück (inklusive Verpackung) | 5,833 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 11,6 mm |
|---|---|
| Breite | 42 mm |
| Rastermaß | 3,5 mm |
| Maß a | 31,5 mm |
| Breite [ w ] | 42 mm |
| Höhe [ h ] | 12,8 mm |
| Bauhöhe | 10,8 mm |
| Länge des Lötpins | 2 mm |
| Stiftabmessungen | 0,8 x 0,8 mm |
| Stiftabstand | 2,50 mm |
| Länge | 11,6 mm |
Allgemein
| Artikelfamilie | DMC 1,5/..-G1F-THR |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsspannung (II/2) | 250 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 8 A |
| Belastungsstrom maximal | 8 A |
| Isolierstoff | LCP |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Polzahl | 10 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 20 |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 3.5 mm |
| Rastermaß der Anschlüsse (EF006827) | 3.5 mm |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 2 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | einrasten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1787098-DMC 1,5/10-G1F-3,5-LR P20THR | 191 Kbytes |
|
