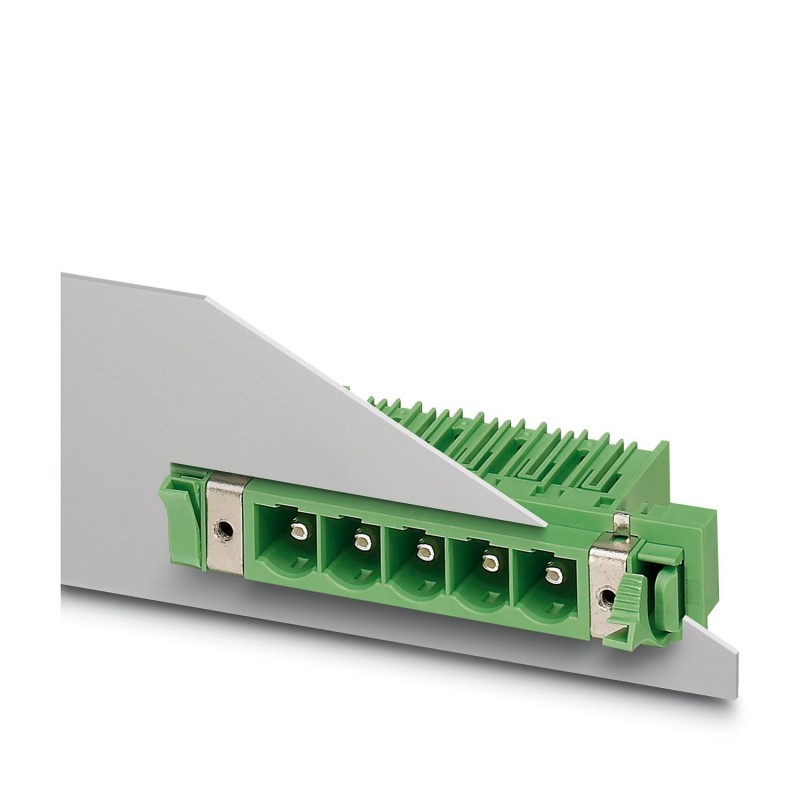

DFK-PC 6-16/ 9-GF-10,16 1701605 PHOENIX CONTACT Leiterplattengrundleiste
DFK-PC 6-16/ 9-GF-10,16
1701605
PHOENIX_CONTACT
10
Leiterplattengrundleiste
Wanddurchgangsgehäuse, Nennquerschnitt: 16 mm², Farbe: grün, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Stecker, Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole: 9, Anzahl der Anschlüsse: 9, Artikelfamilie: DFK-PC 6-16/.. -GF, Rastermaß: 10,16 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 4,1 mm, Anzahl Lötpins pro Potential: 3, Stecksystem: COMBICON PC 16, Steckflächenausrichtung: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Gewinde), Verpackungsart: boxed
Durchführungsgrundleiste, Nennquerschnitt: 16 mm2, Farbe: grün, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Ag, Kontaktart: Stift, Anzahl der Potenziale: 9, Anzahl der Reihen: 1, Polzahl: 9, Anzahl der Anschlüsse: 9, Artikelfamilie: DFK-PC 6-16/..-GF, Rastermaß: 10,16 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,1 mm, Anzahl der Lötpins pro Potenzial: 3, Stecksystem: COMBICON PC 16, Ausrichtung Steckgesicht: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Durchführungsgrundleiste |
| Produktfamilie | DFK-PC 6-16/..-GF |
| Produktlinie | COMBICON Connectors XL |
| Bauform | Durchführungsgrundleiste |
| Polzahl | 9 |
| Rastermaß | 10,16 mm |
| Anzahl der Anschlüsse | 9 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 9 |
| Befestigungsflansch | Gewindeflansch |
| Pinlayout | Lineares Pinning |
| Anzahl Lötpins pro Potenzial | 3 |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Nennstrom IN | 76 A |
| Nennspannung UN | 1000 V |
| Bemessungsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | Selektivbeschichtung |
| Metalloberfläche Kontaktbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
| Metalloberfläche Kontaktbereich (Zwischenschicht) | Nickel (2 - 4 µm Ni) |
| Metalloberfläche Lötbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
| Metalloberfläche Lötbereich (Zwischenschicht) | Nickel (2 - 4 µm Ni) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Hinweis zum Betrieb | COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
| Maßzeichnung |  |
| Rastermaß | 10,16 mm |
| Breite [w] | 126,8 mm |
| Höhe [h] | 20,3 mm |
| Länge [l] | 34 mm |
| Bauhöhe | 19 mm |
| Lötstiftlänge [P] | 4,1 mm |
| Stiftabmessungen | 1 x 1,2 mm |
| Leiterplatten-Design | |
| Stiftabstand | 10,16 mm |
| Bohrlochdurchmesser | 1,7 mm |
| Luft- und Kriechstrecken | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 8 mm |
| Mindestwert der Kriechstrecke (III/3) | 12,5 mm |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 8 mm |
| Mindestwert der Kriechstrecke (III/2) | 8 mm |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5,5 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
| Verpackungsart | verpackt im Karton |
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 9 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 10.16 mm |
| Rastermaß der Anschlüsse (EF006827) | 10.16 mm |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 8 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.7 mm |
| Länge des Pins (EF006825) | 4.1 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
