PHOENIX_CONTACTLeiterplattensteckverbinderDFK-IPCV 16/ 7-GF-10,16 1703263 PHOENIX CONTACT Durchführungsgrundleiste

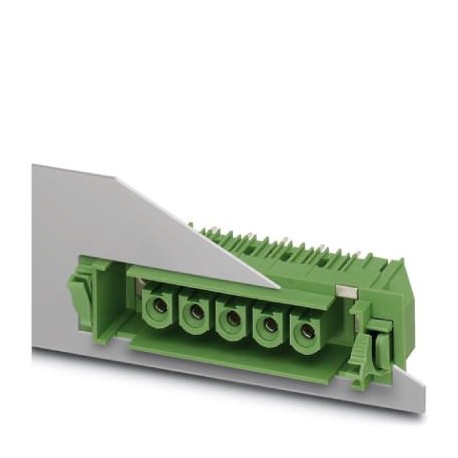

PHOENIX_CONTACT DFK-IPCV 16/ 7-GF-10,16 1703263 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DFK-IPCV 16/ 7-GF-10,16 1703263 PHOENIX CONTACT Durchführungsgrundleiste

Artikel-Nr.: DFK-IPCV 16/ 7-GF-10,16

Code: 1703263

Hersteller: PHOENIX_CONTACT

Beschreibung:

Durchführungsgrundleiste
Wanddurchgangsgehäuse, Nennquerschnitt: 16 mm², Farbe: grün, Nennstrom: 76 A, Dimensionierspannung (III/2): 1000 V, Kontaktfläche: silber, Kontaktart: Buchse, Anzahl Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 7, Anzahl der Anschlüsse: 7, Artikelfamilie: DFK-IPCV 16/.. -GF, Rastermaß: 10,16 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 4,1 mm, Stecksystem: POWER COMBICON 16, Verriegelung: Schraubverriegelung, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1703263
Verpackungseinheit10 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
Mindestbestellmenge10 STK
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 581 (C-1-2013)
GTIN4046356031776
Gewicht pro Stück (exklusive Verpackung)36,886 g
Gewicht pro Stück (inklusive Verpackung)40,970 g
Zolltarifnummer85366990
HerkunftslandPL (Polen)

Maße

Länge [ l ]22 mm
Rastermaß10,16 mm
Maß a60,96 mm
Höhe [ h ]34,55 mm
Bauhöhe34,55 mm
Länge des Lötpins4,1 mm
Stiftabmessungen0,8 x 1,2 mm
Stiftabstand10,16 mm
Länge22 mm

Allgemein

ArtikelfamilieDFK-IPCV 16/..-GF
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)1000 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN76 A
Belastungsstrom maximal76 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Farbegrün
Polzahl7

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1703263-DFK-IPCV 16/ 7-GF-10,16
163 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
