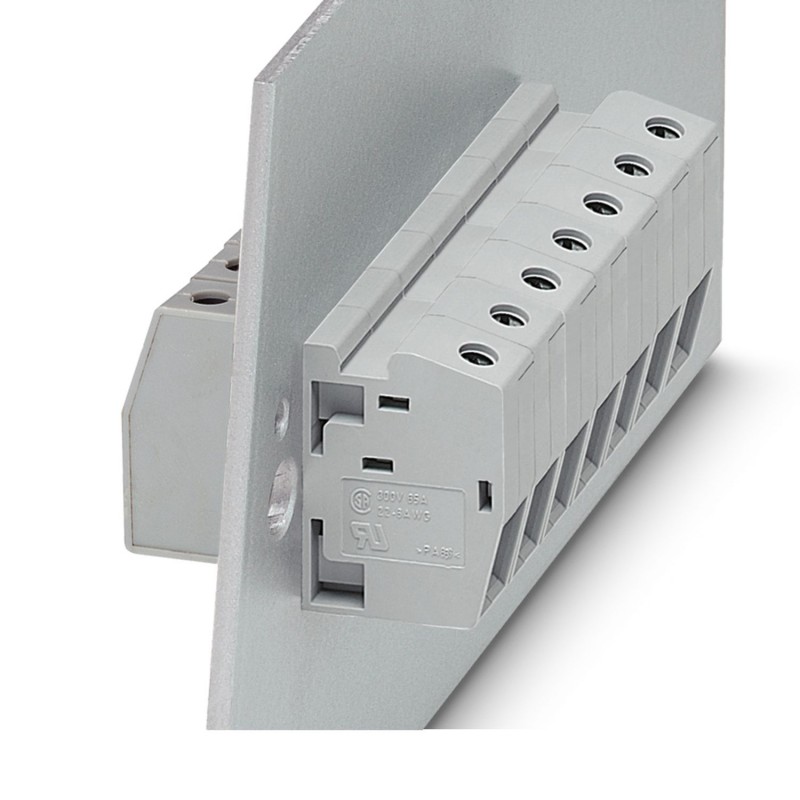

HDFK 10 NZ3GE588970 3029043 PHOENIX CONTACT Panel feed-through terminal block Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HDFK 10 NZ3GE588970 3029043 PHOENIX CONTACT Panel feed-through terminal block

HDFK 10 NZ3GE588970

3029043

PHOENIX_CONTACT

10

Panel feed-through terminal block

Borne-Tüllen, Anschlussart: Verschraubung mit Traktionskapsel, Schraubverbindung mit Traktionskapsel, Polzahl: 3, Ladestrom: 57 A, Querschnitt: 0,5 mm² - 16 mm², Leiteranschlussrichtung hinsichtlich der Steckerrichtung: 0°, Breite: 10,1 mm, Farbe: grau

Durchführungsklemme, Anschlussart: Schraubanschluss mit Zughülse, Schraubanschluss mit Zughülse, Polzahl: 3, Belastungsstrom: 57 A, Querschnitt: 0,5 mm2 - 16 mm2, Anschlussrichtung des Leiters zur Steckrichtung: 0 °, Breite: 10,1 mm

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Technische Daten

Artikeleigenschaften
ProdukttypDurchführungsklemme
ProduktfamilieHDFK 10
Polzahl3
Rastermaß10,1 mm
Datenpflegestand
Artikelrevision11

Elektrische Eigenschaften
Nennstrom IN57 A
Nennspannung UN400 V (bei Metallwänden von 1 mm ... 2,5 mm)
Bemessungsspannung (III/3)400 V
Bemessungsstoßspannung (III/3)6 kV
Bemessungsspannung (III/2)500 V
Bemessungsstoßspannung (III/2)6 kV
Bemessungsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV

Anschlussdaten
Anschlusstechnik
SteckverbindersystemHDFK 10
Nennquerschnitt10 mm²
Leiteranschluss außen
AnschlussartSchraubanschluss mit Zughülse
Anschlussrichtung des Leiters zur Steckrichtung0 °
Leiterquerschnitt starr0,5 mm² ... 16 mm²
Leiterquerschnitt flexibel0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,5 mm² ... 10 mm²
2 Leiter gleichen Querschnitts starr0,5 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel0,5 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,5 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 6 mm²
LehrdornB6
Abisolierlänge10 mm
Anzugsdrehmoment1,5 Nm ... 1,8 Nm
Leiteranschluss innen
AnschlussartSchraubanschluss mit Zughülse
Anschlussrichtung des Leiters zur Steckrichtung0 °
Leiterquerschnitt starr0,5 mm² ... 16 mm²
Leiterquerschnitt flexibel0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,5 mm² ... 10 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,5 mm² ... 10 mm²
2 Leiter gleichen Querschnitts starr0,5 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel0,5 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,5 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 6 mm²
LehrdornB6
Abisolierlänge10 mm
Anzugsdrehmoment1,5 Nm ... 1,8 Nm

Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitverzinnt
Materialangaben - Gehäuse
Farbe ()()
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Hinweise
Sicherheitshinweis
Sicherheitshinweis• Nur elektrotechnisch qualifiziertes Fachpersonal darf das Produkt installieren und betreiben.
Um Gefahren zu erkennen und zu vermeiden, muss das Fachpersonal mit den Grundlagen der Elektrotechnik vertraut sein.
• Beachten Sie die hier aufgeführten technischen Daten und die Dokumente unter „Downloads“. Im Download-Bereich finden Sie wichtige Informationen wie z. B. Einbauanweisungen, technische Zeichnungen und 3D-Daten.
• Der Kabeleinführtrichter ist nicht fingerberührsicher. Verbinden oder Lösen der Klemme niemals unter Spannung. Es sind geeignete Maßnahmen zu treffen, um den Berührschutz zu gewährleisten.
 Es besteht keine elektrische Kontaktierung zum Gehäuse. Stellen Sie bei grün-gelben Farbvarianten und mit PE gekennzeichneten Artikeln die Schutzerdung sicher.

Maße
Rastermaß10,1 mm
Breite [w]10,1 mm
Außenmaß
Höhe [h3]28,5 mm
Länge [l1]18,1 mm
Innenmaß
Höhe [h4]31 mm
Länge [l2]24,5 mm

Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60947-7-1 (VDE 0611-1):2010-03
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60947-7-1 (VDE 0611-1):2010-03
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,5 mm² / starr / > 20 N
0,5 mm² / flexibel / > 20 N
16 mm² / starr / > 100 N
10 mm² / flexibel / > 90 N

Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationDIN EN 60947-7-1 (VDE 0611-1):2010-03
Anforderung ErwärmungsprüfungTemperaturerhöhung ≤ 45 K
Kurzzeitstromfestigkeit
PrüfspezifikationDIN EN 60947-7-1 (VDE 0611-1):2010-03
Luft- und Kriechstrecken 1. Isolationskoordination
AnwendungMetallwand 1,0 mm ... 2,5 mm
PrüfspezifikationDIN EN 60947-7-1 (VDE 0611-1):2010-03
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)400 V
Bemessungsstoßspannung (III/3)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)5,5 mm
Mindestwert der Kriechstrecke (III/3)5,5 mm
Bemessungsisolationsspannung (III/2)500 V
Bemessungsstoßspannung (III/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)5,5 mm
Mindestwert der Kriechstrecke (III/2)5,5 mm
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)5,5 mm
Mindestwert der Kriechstrecke (II/2)5,5 mm
Luft- und Kriechstrecken 2. Isolationskoordination
AnwendungMetallwand > 2,5 mm ... 4,0 mm
PrüfspezifikationDIN EN 60947-1 (VDE 0660-100):2011-10
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)3 mm
Mindestwert der Kriechstrecke (III/3)3,2 mm
Bemessungsisolationsspannung (III/2)250 V
Bemessungsstoßspannung (III/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)3 mm
Mindestwert der Kriechstrecke (III/2)3 mm
Bemessungsisolationsspannung (II/2)500 V
Bemessungsstoßspannung (II/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)3 mm
Mindestwert der Kriechstrecke (II/2)3 mm
Luft- und Kriechstrecken 3. Isolationskoordination
AnwendungKunststoffwand
PrüfspezifikationDIN EN 60947-1 (VDE 0660-100):2011-10
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)500 V
Bemessungsstoßspannung (III/3)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)5,5 mm
Mindestwert der Kriechstrecke (III/3)6,3 mm
Bemessungsisolationsspannung (III/2)500 V
Bemessungsstoßspannung (III/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)5,5 mm
Mindestwert der Kriechstrecke (III/2)5,5 mm
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)5,5 mm
Mindestwert der Kriechstrecke (II/2)5,5 mm
Luft- und Kriechstrecken 4. Isolationskoordination
AnwendungKunststoffwand mit DP-HDFK 10-5,5
PrüfspezifikationDIN EN 60947-1 (VDE 0660-100):2011-10
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)800 V
Bemessungsstoßspannung (III/3)8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)8 mm
Mindestwert der Kriechstrecke (III/3)10 mm
Bemessungsisolationsspannung (III/2)1000 V
Bemessungsstoßspannung (III/2)8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)8 mm
Mindestwert der Kriechstrecke (III/2)8 mm
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)8 mm
Mindestwert der Kriechstrecke (II/2)8 mm

Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Glühdrahtprüfung
PrüfspezifikationDIN EN 60695-2-11 (VDE 0471-2-11):2014-11
Temperatur960 °C
Einwirkdauer30 s
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C

Verpackungsangaben
Verpackungsartverpackt im Karton
