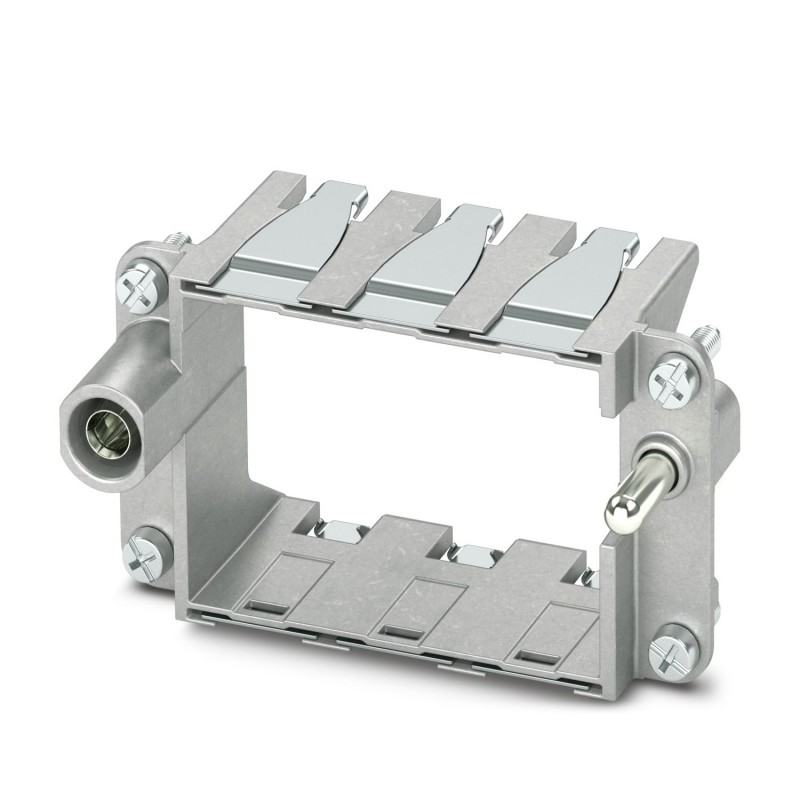

HC-M-B10-MFH-H 1182089 PHOENIX CONTACT Modul-Support-Framework HC-M-B10-MFH-H
HC-M-B10-MFH-H
1182089
PHOENIX_CONTACT
Modul-Support-Framework - HC-M-B10-MFH-H
Rahmen für Modulträger, Größe: B10, Typ: für Luftseite (A, B, C, ...), 4 mm² ... 6 mm², Anwendung: Modulträgerrahmen
Modulträgerrahmen, Baugröße: B10, Ausführung : für Tüllenseite (A, B, C, ...), 4 mm2 ... 6 mm2, Anwendung: Modulträgerrahmen
Steckverbinder > Modulträgerrahmen für Industriesteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | Dieses Produkt ersetzt 1417404 HC-M-B10-MF-H |
| Produkttyp | Modulträgerrahmen |
| Serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Anwendung | Modulträgerrahmen |
| Bauform | B10 |
| Anzahl der Modulplätze | 3 |
| Ausführung | für Tüllenseite (A, B, C, ...) |
| Rahmentyp | Modultraegerrahmen |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Leiteranschluss | |
| Anschlussquerschnitt | 4 mm² ... 6 mm² (für PE-Leiter-Leistungsseite) |
| 1 mm² ... 2,5 mm² (für PE-Leiter-Steuerungsseite) | |
| Anschlussquerschnitt AWG | 12 ... 10 (für PE-Leiter-Leistungsseite) |
| 18 ... 14 (für PE-Leiter-Steuerungseite) | |
| Anzugsdrehmoment | 0,5 Nm ... 0,8 Nm (Befestigungsschrauben zur Montage im HEAVYCON-Gehäuse) |
| Maßzeichnung |  |
| Breite | 34,9 mm |
| Höhe | 36 mm |
| Länge | 64 mm |
| Material Kontaktträger | Zink-Druckguss-Legierung |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Montagehinweis | HC-MHR-PE16 ( 1636981) zur PE-Anschlusserweiterung auf 16 mm². |
| Bei PE-Adern Aderendschutz einsetzen (PE-Anschlussschrauben ohne Drahtschutz), bei Gehäusen ohne Stutzen mit seitlichem Abgang max. Gewindelänge der Verschraubung 12 mm | |
| Der Anschluss des PE-Leiters muss beim Einsatz des Modulträgerrahmens in Metallgehäusen über den vorgesehenen PE-Anschluss am Modulträgerrahmen oder über ein spezielles, metallisches PE-Modul sichergestellt werden |
| Merkmal | Wert |
|---|---|
| Mit Schutzleiter (EF007468) | Ja |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
