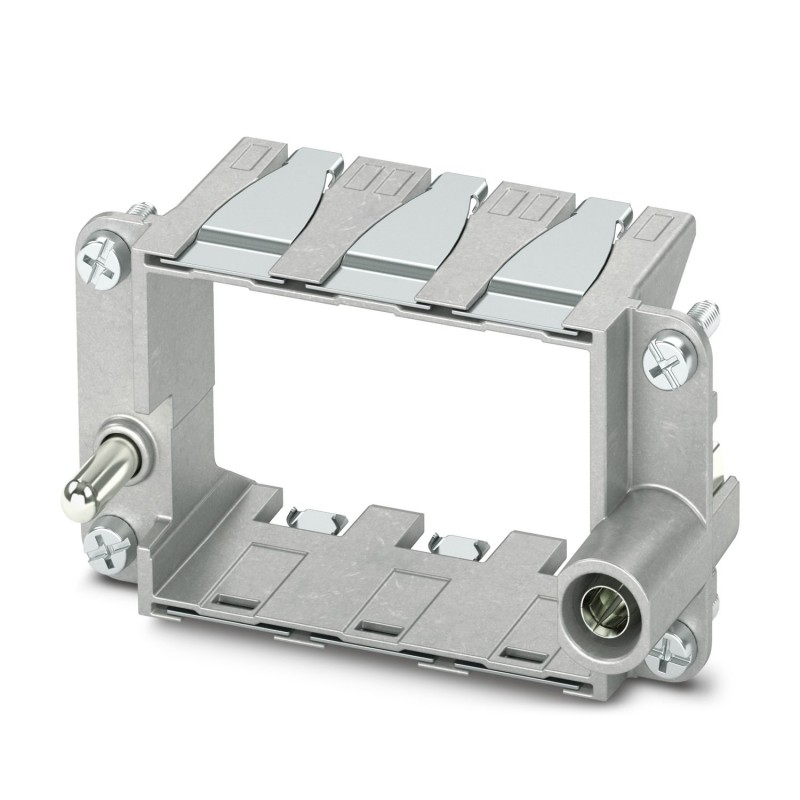

PHOENIX_CONTACT HC-M-B10-MFH-B 1182088 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-B10-MFH-B 1182088 PHOENIX CONTACT Modul-Support-Framework – HC-M-B10-MFH-B

Artikel-Nr.: HC-M-B10-MFH-B

Code: 1182088

Hersteller: PHOENIX_CONTACT

Beschreibung:

Modul-Support-Framework – HC-M-B10-MFH-B
Rahmen für Modulträger, Größe: B10, Typ: für Versenkte (a, b, c, ...), 4 mm² ... 6 mm², Anwendung: Modulträgerrahmen
Rahmen für Modulträger, Größe: B10, Typ: für vertiefte Seite (a, b, c, ...), 4 mm2 ... 6 mm2, Anwendung: Rahmen für Modulhalterung

Kategorien:

  • Steckverbinder > Modulträgerrahmen für Industriesteckverbinder
  • PHOENIX_CONTACT > Industrielle Steckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 13,77 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Notizen
AllgemeinDieses Produkt ersetzt 1417399 HC-M-B10-MF-B

Element-Eigenschaften
ProdukttypRahmen für Modulhalterung
ReiheHC-M-B
HC-M-02
HC-M-03
Nr. HC-M-03/04
HC-M-04
HC-M-05
HC-M-06
HC-M-08
HC-M-08-GBIT
HC-M-12
HC-M-17
HC-M-20
HC-M-25
HC-M-DSUB
HC-M-EMV
HC-M-HV
HC-M-HS
HC-M-00
AnwendungRahmen für Modulhalterung
KonstruktionB10
Anzahl der Modulplätze3
Ausführungfür vertiefte Seite (A, B, C, ...)
Art der KanteRahmen für Modulhalterung
Status der Datenpflege
Artikel-Rezension03

Verbindungsdaten
Anschließen von Leitern
Abschnitt "Verbindung"4 mm² ... 6 mm² (für PE-Leiter - Netzseite)
1 mm² ... 2,5 mm² (für PE-Treiber - Steuerseite)
AWG-Verbindungsabschnitt12 ... 10 (für PE-Treiber-Leistungsseite)
18 ... 14 (für PE-Treiber - Bedienseite)
Anzugsmoment0,5 Nm ... 0,8 Nm (HEAVYCON-Befestigungsschrauben für die Gehäusemontage)

Dimensionen
Breite34,9 mm
Höhe36 mm
Länge64 mm

Materialdaten
Wenden Sie sich an das Support-MaterialZinkdruckguss-Legierung

Mechanische Eigenschaften
Mechanische Daten
Stecker-Zyklen≥ 500

Umwelt- und Lebensbedingungen
Umweltbedingungen
Umgebungstemperatur (Service)-40 °C ... 125 °C

Versammlung
InstallationsanleitungHC-MHR-PE16 (1636981) zur Erweiterung des PE-Anschlusses auf 16 mm².
Bei PE-Leitern muss ein Leiterschutz (PE-Verbindungsschrauben ohne Drahtschutz) verwendet werden, bei Tubeless-Gehäusen mit seitlichem Abgang beträgt die max. Gewindelänge des Bolzens 12 mm
Bei der Verwendung des Modulstützrahmens in Metallgehäusen muss der Anschluss des Schutzleiters durch den im Modultragrahmen vorgesehenen Schutzleiteranschluss oder durch ein spezielles Schutzleitermodul aus Metall sichergestellt werden.

ETIM for 1182088 Steckverbinder (EC002312)

MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertJa
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert500
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
Merkmalswertsonstige

DATASHEET - PDF
