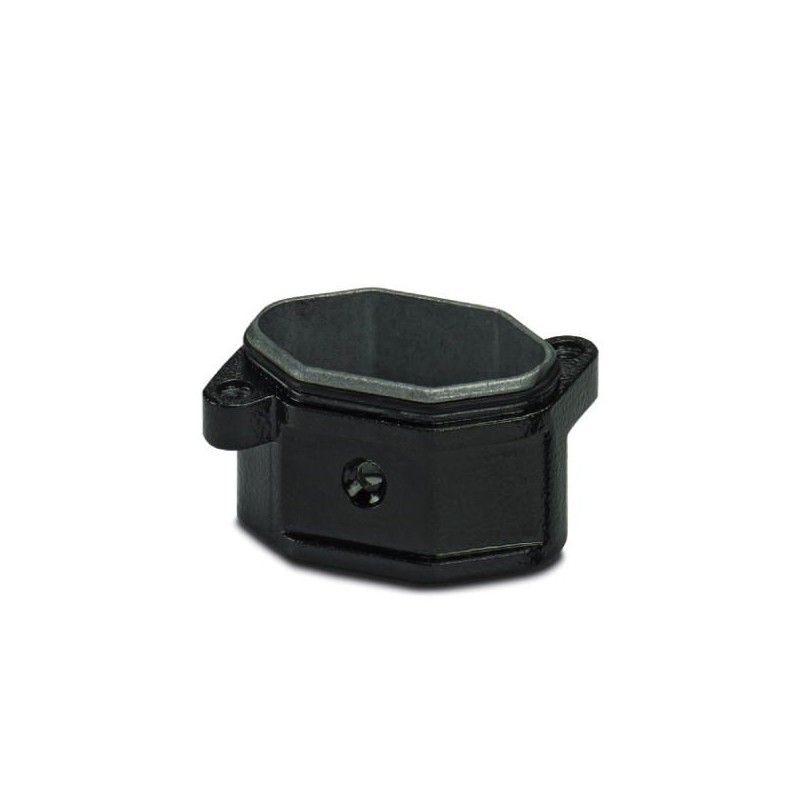

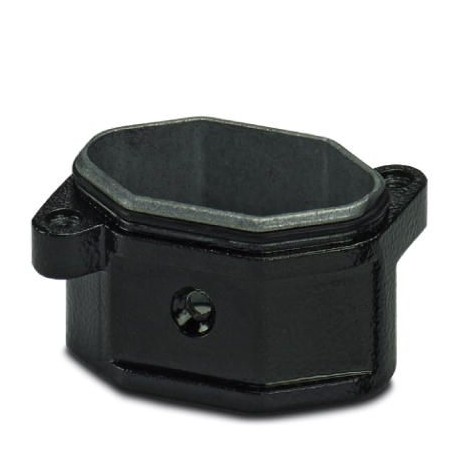

HC-HPR-D07-BFH-EMR-BK 1424637 PHOENIX CONTACT Gehäuse
HC-HPR-D07-BFH-EMR-BK
1424637
PHOENIX_CONTACT
Gehäuse
D7 Einbaugehäuse, für Schraubensicherung, Material: Zinkdruckguss, Höhe: 24,3 mm, Kabelverschraubung: ohne, Schutzkappe: nein, Bahnanwendungen, für hohe EMV- und Umweltanforderungen, HPR-Serie
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert vier und zwanzig tausend sechs hundert sieben und dreißig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626375663 |
| Gewicht pro Stück (exklusive Verpackung) | 48.200 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend neun und neunzig |
| Herkunftsland | CN (China) |
Abmessungen
| Höhe | 24.3 mm |
|---|---|
| Breite | 32.2 mm |
| Länge | 45,4 mm |
| Länge der Montage Aussparung | 22 mm |
| Breite der Montage-Ausschnitt | 22 mm |
Umgebungsbedingungen
| Schutzart des Gehäuses (IP) | IP66 (mit Verschlussschraube) |
|---|---|
| IP68 (0,4 bar / 30 min. mit Dichtung Schraube) | |
| IP69K (ISO 20653:2013-02) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
Allgemeine
| Hinweis | für den Kontakt insertsHC-D7, D8, A3, A4, HS2-D7,Q5, Q7, Q12 |
|---|---|
| Größe | D7 |
| Gehäuse Typ | Panel-Montage-Basis |
| Farbe | schwarz |
| Verschraubung | keiner |
| Schutzhülle | keine |
| Material | Zink-Druckguss |
| Gehäuse material | Zink-Druckguss |
| Gehäuse Oberfläche material | Pulver-beschichtet, schwarz |
| Seal material | NBR |
| Montage-Anleitung | M4 Feststellschraube, geschlitzte Sechskantschraube (Schlüsselweite 7), Anzugsdrehmoment: 1 Nm. Die Dichtung des pin-Kontakt legen, sollten entfernt werden. Max. Gewindelänge der Schraube Anschluss: 6 mm |
| Verbindung | Mount kontakteinsatz mit Verschlussschraube im Gehäuse |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zwei
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 32.2 mm |
| Höhe (EF000040) | 24.3 mm |
| Tiefe (EF000049) | 45.4 mm |
| Ausführung des Gehäuses (EF006980) | Anbaugehäuse |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | pulverbeschichtet |
| Gehäusefarbe (EF000136) | schwarz |
| Anordnung der Kabelzuführung (EF008218) | sonstige |
| Bügellage (EF008459) | ohne |
| Mit Kabelverschraubung (EF000735) | Nein |
| Befestigungsart der Kabelverschraubung (EF012210) | ohne |
| Mit Klappdeckel (EF000117) | Nein |
| Mit Stutzen (EF005072) | Nein |
| Mit Dichtung (EF005610) | Ja |
| Art der Verriegelung (EF000208) | Schraube |
| Betriebstemperatur (EF002393) | -40 °C |
| EMV-Ausführung (EF001062) | Ja |
| Schutzart (IP), montiert (EF007466) | IP66 |
| Schlagfestigkeit (EF004293) | IK09 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
