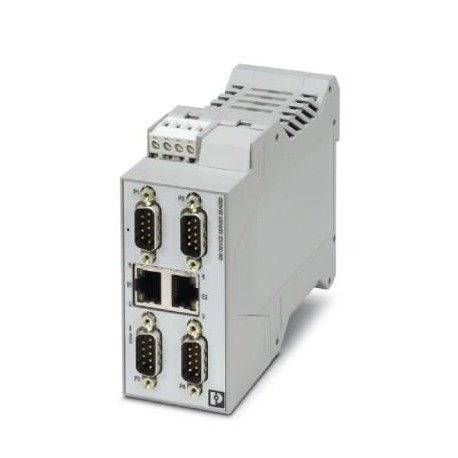

GW PN/ASCII 2E/4DB9 1020882 PHOENIX CONTACT Interface Konverter
GW PN/ASCII 2E/4DB9
1020882
PHOENIX_CONTACT
Interface Konverter
Die GW PN/ASCII... konvertiert serielle Zeichenketten von RAW- oder ASCII-Zeichen in PROFINET. Es besteht aus zwei RJ45-Anschlüssen und vier D-SUB-9-Anschlüssen.
Industriesteuerungen SPS > SPS-Kommunikations-Modul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million zwanzig tausend acht hundert zwei und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626512013 |
| Gewicht pro Stück (exklusive Verpackung) | 245.000 g |
| Custom tariff number | Fünf und achtzig Millionen eins hundert sechs und siebzig tausend zwei hundert |
| Herkunftsland | USA (United States) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/transport) | 5 % ... 95 % (nicht kondensierend) |
| Höhe | < 2000 m |
| Schutzart | IP20 |
| Störfestigkeit | EN 61000-6-2:2005 |
Allgemeine
| Elektrische isolation | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Prüfspannung Datenschnittstelle/data interface | 1,5 kVrms(50 Hz, 1 min.) |
| Prüfspannung Datenschnittstelle/Stromversorgung | 1,5 kVrms |
| 1,5 kVrms(50 Hz, 1 min.) | |
| Normen/Vorschriften | EN 55022, EN 55024 |
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
| Geräuschentwicklung | EN 61000-6-4 |
| Netto-Gewicht | 245 g |
| Gehäuse material | PA 6.6 |
| Farbe | Grau |
| MTBF | 63.5 Jahre (Telcordia-standard, 25°C Temperatur, 50% stress -, Umwelt-Faktor = 1.0) |
| 42.3 Jahre (Telcordia-standard, 40°C Temperatur, 50% stress -, Umwelt-Faktor = 1.5) | |
| Konformität | CE-konform |
| UL, USA | UL 61010-1 |
| UL, USA/Kanada | Klasse I, Div. 2, Gruppen A, B, C, D T4A |
Netzteil
| Versorgungsspannungsbereich | 10,8 V DC ... 30 V DC (über steckbare COMBICON-Schraub-Klemmenleiste) |
|---|---|
| Max. Stromaufnahme | 120 mA (24 V DC) |
| Typische Stromaufnahme | 110 mA (24 V DC) |
| Leiterquerschnitt flexibel max. | 2.50 mm2 |
| Leiterquerschnitt flexibel min. | 0.20 mm2 |
| Leiterquerschnitt AWG max. | Zwölf |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
Serielle Schnittstelle
| Schnittstelle 1 | PROFINET |
|---|---|
| Schnittstelle | Ethernet |
| Nein. ports | Zwei |
| Verbindungs-Methode | RJ45 Buchse, geschirmt |
| Übertragungslänge | ≤ 100 m (shielded twisted pair) |
| Unterstützte Protokolle | PROFINET, ASCII |
| Hilfs-Protokolle | ARP, DHCP (Client), PING |
| Serielle übertragungsgeschwindigkeit | 10/100 Mbit / s, auto-negotiation |
| Schnittstelle | RS-232 |
| Anzahl der verbindungen | Vier |
| Verbindungs-Methode | D-SUB 9 Stecker |
| Dateiformat/Codierung | 5/6/7/8 Datenbits, 1/2 Stoppbits, None/Even/Odd/Mark/Space Parity |
| Übertragungslänge | 15 m |
| Pin-Belegung | |
| Datenflusskontrolle/Protokolle | Software-handshake, Xon/Xoff oder hardware-handshake RTS/CTS |
| Serielle übertragungsgeschwindigkeit | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbit / s |
| Schnittstelle | RS-422 |
| Anzahl der verbindungen | Vier |
| Verbindungs-Methode | D-SUB 9 Stecker |
| Dateiformat/Codierung | 5/6/7/8 Datenbits, 1/2 Stoppbits, None/Even/Odd/Mark/Space Parity |
| Übertragungslänge | ≤ 1200 m |
| Abschlusswiderstand | 120 Ω (konfigurierbar) |
| Pin-Belegung | |
| Serielle übertragungsgeschwindigkeit | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbit / s |
| Schnittstelle | RS-485 |
| Anzahl der verbindungen | Vier |
| Verbindungs-Methode | D-SUB 9 Stecker |
| Dateiformat/Codierung | 5/6/7/8 Datenbits, 1/2 Stoppbits, None/Even/Odd/Mark/Space Parity |
| Abschlusswiderstand | 120 Ω (konfigurierbar) |
| Pin-Belegung | |
| Serielle übertragungsgeschwindigkeit | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbit / s |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Art der Prüfung | Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6 |
| Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 | |
| Geräuschentwicklung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2:2005 |
| Normen/Vorschriften | EN 55022, EN 55024 |
| Konformität | CE-konform |
| UL, USA | UL 61010-1 |
| UL, USA/Kanada | Klasse I, Div. 2, Gruppen A, B, C, D T4A |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 4.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 5.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 5.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 6.0Neunzehn Millionen eins hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Neunzehn Millionen eins hundert neun und siebzig tausend zwei hundert neunzigeCl@ss 9.0Neunzehn Millionen eins hundert neun und siebzig tausend zwei hundert neunzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend fünf hundert sechsUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend achtUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend achtUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend achtUNSPSC 13.2Drei und vierzig Millionen zwei hundert zwei und zwanzig tausend sechs hundert vier
| Merkmal | Wert |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 4 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 4 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 4 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Mit Potentialtrennung (EF003272) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 99 mm |
| Tiefe (EF000049) | 115 mm |
