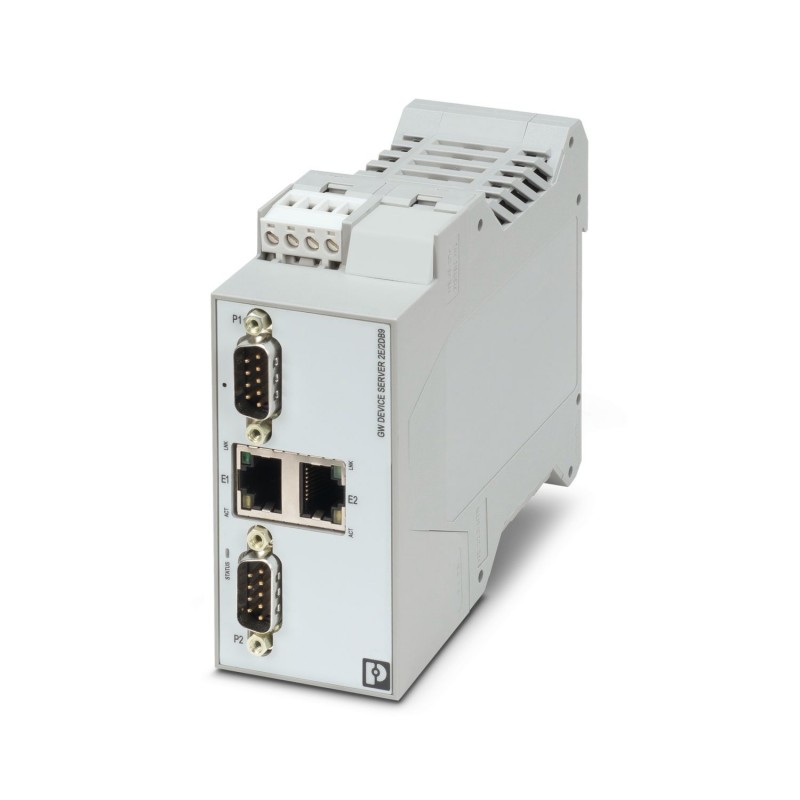

PHOENIX_CONTACT GW PN/ASCII 2E/2DB9 1021056 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GW PN/ASCII 2E/2DB9 1021056 PHOENIX CONTACT Interface Konverter

Name: GW PN/ASCII 2E/2DB9 1021056 PHOENIX CONTACT Interface Konverter
Brand: PHOENIX_CONTACT
SKU: PHO1021056
Price: 1403.49 EUR
Availability: OutOfStock

Artikel-Nr.: GW PN/ASCII 2E/2DB9

Code: 1021056

Hersteller: PHOENIX_CONTACT

Beschreibung:

Interface Konverter

Die GW PN/ASCII... konvertiert serielle Zeichenketten von RAW- oder ASCII-Zeichen in PROFINET. Er besteht aus zwei RJ45-Anschlüssen und zwei D-SUB-9-Anschlüssen.

Die GW PN/ASCII... konvertiert RAW- oder ASCII-Serienzeichenketten in PROFINET. Er umfasst zwei RJ45-Anschlüsse und zwei D-SUB-9-Anschlüsse.

Kategorien:

Industriesteuerungen SPS > SPS-Kommunikations-Modul
PHOENIX_CONTACT > Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Mehr Infos
ETIM
Bewertungen

Garantie, Reparatur, Umtausch.

Stückpreis: 1.403,49 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden.Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis

Standardlieferzeit: 2-3 Wochen.

Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.
Bei abweichender Lieferzeitangaben werden wir dieses bei der Bestellung angeben.
Zu dieser Lieferzeit müssen Sie den Postweg von unserem Lager zur Lieferadresse hinzugeben.

ZULETZT ANGESEHEN

MEHR INFOS

Key-Kommerzielle Daten

Orderkey	Eine Million eins und zwanzig tausend sechs und fünfzig
Verpackungseinheit	1 pc
GTIN	4055626513300
Gewicht pro Stück (exklusive Verpackung)	210.900 g
Custom tariff number	Fünf und achtzig Millionen eins hundert sechs und siebzig tausend zwei hundert
Herkunftsland	USA (United States)

Hinweis

Nutzung Einschränkung	EMV: Klasse-A-Produkt, siehe Herstellererklärung im download-Bereich

Abmessungen

Breite	45 mm
Höhe	99 mm
Tiefe	115 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/transport)	-40 °C ... 80 °C
Zulässige Luftfeuchtigkeit (Betrieb)	10 % ... 95 % (nicht kondensierend)
Zulässige Luftfeuchtigkeit (Lagerung/transport)	5 % ... 95 % (nicht kondensierend)
Höhe	< 2000 m
Schutzart	IP20
Störfestigkeit	EN 61000-6-2:2005

Allgemeine

Elektrische isolation	IEC UL 61010-1 (VCC // Ethernet)
Prüfspannung Datenschnittstelle/data interface	1,5 kV_rms(50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Stromversorgung	1,5 kV_rms
	1,5 kV_rms(50 Hz, 1 min.)
Normen/Vorschriften	EN 55022, EN 55024
Elektromagnetische Verträglichkeit	Die Einhaltung der EMV-Richtlinie 2014/30/EU
Geräuschentwicklung	EN 61000-6-4
Netto-Gewicht	210.9 g
Gehäuse material	PA 6.6
Farbe	Grau
MTBF	68.1 Jahre (Telcordia-standard, 25°C Temperatur, 50% stress -, Umwelt-Faktor = 1.0)
	45.4 Jahre (Telcordia-standard, 40°C Temperatur, 50% stress -, Umwelt-Faktor = 1.5)
Konformität	CE-konform
UL, USA	UL 61010-1
UL, USA/Kanada	Klasse I, Div. 2, Gruppen A, B, C, D T4A

Netzteil

Versorgungsspannungsbereich	10,8 V DC ... 30 V DC (über steckbare COMBICON-Schraub-Klemmenleiste)
Max. Stromaufnahme	100 mA (24 V DC)
Typische Stromaufnahme	88 mA (24 V DC)
Leiterquerschnitt flexibel max.	2.50 mm2
Leiterquerschnitt flexibel min.	0.20 mm2
Leiterquerschnitt AWG max.	Zwölf
Leiterquerschnitt AWG min.	Vier und zwanzig

Serielle Schnittstelle

Schnittstelle 1	PROFINET
Schnittstelle	Ethernet
Nein. ports	Zwei
Verbindungs-Methode	RJ45 Buchse, geschirmt
Übertragungslänge	≤ 100 m (shielded twisted pair)
Unterstützte Protokolle	PROFINET, ASCII
Hilfs-Protokolle	ARP, DHCP (Client), PING
Serielle übertragungsgeschwindigkeit	10/100 Mbit / s, auto-negotiation
Schnittstelle	RS-232
Anzahl der verbindungen	Zwei
Verbindungs-Methode	D-SUB 9 Stecker
Dateiformat/Codierung	5/6/7/8 Datenbits, 1/2 Stoppbits, None/Even/Odd/Mark/Space Parity
Übertragungslänge	15 m
Pin-Belegung
Datenflusskontrolle/Protokolle	Software-handshake, Xon/Xoff oder hardware-handshake RTS/CTS
Serielle übertragungsgeschwindigkeit	0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbit / s
Schnittstelle	RS-422
Anzahl der verbindungen	Zwei
Verbindungs-Methode	D-SUB 9 Stecker
Dateiformat/Codierung	5/6/7/8 Datenbits, 1/2 Stoppbits, None/Even/Odd/Mark/Space Parity
Übertragungslänge	≤ 1200 m
Abschlusswiderstand	120 Ω (konfigurierbar)
Pin-Belegung
Serielle übertragungsgeschwindigkeit	0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbit / s
Schnittstelle	RS-485
Anzahl der verbindungen	Zwei
Verbindungs-Methode	D-SUB 9 Stecker
Dateiformat/Codierung	5/6/7/8 Datenbits, 1/2 Stoppbits, None/Even/Odd/Mark/Space Parity
Abschlusswiderstand	120 Ω (konfigurierbar)
Pin-Belegung
Serielle übertragungsgeschwindigkeit	0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbit / s

Funktion

Web-based management	ja
Management	Web-based management
Status-und Diagnose-anzeigen

Normen und Vorschriften

Elektromagnetische Verträglichkeit	Die Einhaltung der EMV-Richtlinie 2014/30/EU
Art der Prüfung	Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6
	Schock im acc. mit EN 60068-2-27/IEC 60068-2-27
Geräuschentwicklung	EN 61000-6-4
Störfestigkeit	EN 61000-6-2:2005
Normen/Vorschriften	EN 55022, EN 55024
Konformität	CE-konform
UL, USA	UL 61010-1
UL, USA/Kanada	Klasse I, Div. 2, Gruppen A, B, C, D T4A

Klassifikationen

eCl@ss 4.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 4.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 5.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 5.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend fünf hundert viereCl@ss 6.0Neunzehn Millionen eins hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Neunzehn Millionen eins hundert neun und siebzig tausend zwei hundert neunzigeCl@ss 9.0Neunzehn Millionen eins hundert neun und siebzig tausend zwei hundert neunzig

ETIM 2.0EC000310ETIM 3.0EC000310ETIM 4.0EC000310ETIM 5.0EC000310ETIM 6.0EC000310

UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend fünf hundert sechsUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend achtUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend achtUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend achtUNSPSC 13.2Drei und vierzig Millionen zwei hundert zwei und zwanzig tausend sechs hundert vier

ETIM for 1021056 Industriesteuerungen SPS (EC001423)

MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)

Merkmalswert0

MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)

Merkmalswert2

MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)

Merkmalswert2

MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)

Merkmalswert2

MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)

Merkmalswert0

MerkmalsnameMit optischer Schnittstelle (EF003028)

MerkmalswertNein

MerkmalsnameFunkstandard Bluetooth (EF007178)

MerkmalswertNein

MerkmalsnameFunkstandard WLAN 802.11 (EF007179)

MerkmalswertNein

MerkmalsnameFunkstandard GPRS (EF008523)

MerkmalswertNein

MerkmalsnameFunkstandard GSM (EF008524)

MerkmalswertNein

MerkmalsnameFunkstandard UMTS (EF008525)

MerkmalswertNein

MerkmalsnameIO-Link Master (EF007298)

MerkmalswertNein

MerkmalsnameRedundanzfähigkeit (EF003156)

MerkmalswertNein

MerkmalsnameMit Potentialtrennung (EF003272)

MerkmalswertNein

MerkmalsnameSIL nach IEC 61508 (EF009889)

Merkmalswertohne

MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)

MerkmalswertNein

MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)

Merkmalswertohne

MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)

MerkmalswertNein

MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)

MerkmalswertNein

MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)

Merkmalswertohne

MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)

Merkmalswertohne

MerkmalsnameBreite (EF000008)

Merkmalswert45 mm

MerkmalsnameHöhe (EF000040)

Merkmalswert99 mm

MerkmalsnameTiefe (EF000049)

Merkmalswert115 mm
