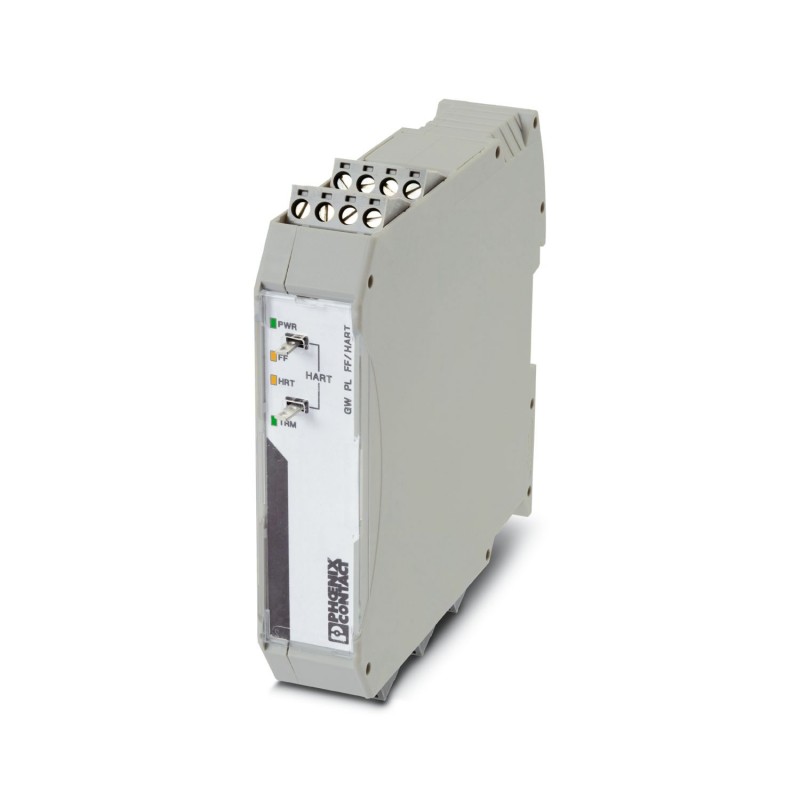

PHOENIX_CONTACT GW PL FF/HART 2316360 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GW PL FF/HART 2316360 PHOENIX CONTACT Protokoll-Konverter

Artikel-Nr.: GW PL FF/HART

Code: 2316360

Hersteller: PHOENIX_CONTACT

Beschreibung:

Protokoll-Konverter
HART-Protokoll zu FOUNDATION Feldbus-Konverter
HART zu FOUNDATION Fieldbus-Protokollkonverter

Kategorien:

  • Industriesteuerungen SPS > SPS-Kommunikations-Modul
  • PHOENIX_CONTACT > Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.143,75 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Hinweise
Hinweis zur Anwendung
Hinweis zur AnwendungNur für den industriellen Einsatz
Nutzungsbeschränkung
EMV-HinweisEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Artikeleigenschaften
ProdukttypSchnittstellenumsetzer
Datenpflegestand
Artikelrevision05
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad2

Elektrische Eigenschaften
Versorgung
Versorgungsspannungsbereich18,5 V DC ... 30 V DC
Versorgungsnennspannung24 V DC
Stromaufnahme maximal70 mA

Anschlussdaten
Versorgung
Anschlussartsteckbare Schraubklemme COMBICON
Leiterquerschnitt flexibel0,20 mm² ... 2,50 mm²
Leiterquerschnitt starr0,20 mm² ... 2,50 mm²
Leiterquerschnitt AWG24 ... 12
Anzugsdrehmoment0,5 Nm ... 0,6 Nm

Schnittstellen
Daten: FOUNDATION Fieldbus
Datenrate31,25 kBit/s
Anzahl der Anschlüsse1
AnschlussartCOMBICON
Anzahl der Kanäle1
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
AnschlusstechnikSchraubanschluss
AbschlusswiderstandSchaltbar
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt AWG max12
Leiterquerschnitt AWG min24
Unterstützte ProtokolleHART, FOUNDATION Fieldbus
Daten: HART FSK
Anzahl der Anschlüsse3
AnschlussartCOMBICON
Anzahl der Kanäle4 (Aktive/passive HART-Geräte)
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
AnschlusstechnikSchraubanschluss
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt starr min0,02 mm²
Leiterquerschnitt AWG max12
Leiterquerschnitt AWG min24

Maße
Breite22,5 mm
Höhe99 mm
Tiefe114,5 mm

Materialangaben
Farbegrau
Material GehäusePA V0

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Höhenlage2000 m
Zulässige Luftfeuchtigkeit (Betrieb)95 % (keine Betauung)
Schock30g, 18 ms
Vibration (Betrieb)5g, 10 Hz ... 150 Hz

Zulassungen
Ex-Daten
ATEXPRESAFE 16ATEX7686X, II 3G, Ex nA IIC T4 Gc
IECExIECEx PRE 16.0001X, Ex nA IIC T4 Gc
UL, USA / KanadaClass I, Div. 2, Groups A, B, C, D
Class I, Zone 2, AEx nA IIC T4, Ex nA IIC T4 GcX

Normen und Bestimmungen
Normen/BestimmungenIEC 60079-15
IEC 60079-0

Montage
MontageartTragschiene: 35 mm
Montagehinweisauf Normschiene NS 35 nach EN 60715
Einbaulageauf waagerechter Tragschiene NS 35 nach EN 60715

ETIM for 2316360 Industriesteuerungen SPS (EC001423)

MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert3
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameRedundanzfähigkeit (EF003156)
MerkmalswertNein
MerkmalsnameArt der Datenübertragung (EF008225)
Merkmalswertseriell
MerkmalsnameÜbertragungsrate (EF003271)
Merkmalswert31250 kBit/s
MerkmalsnameMit Potentialtrennung (EF003272)
MerkmalswertNein
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert22.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert99 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert114.5 mm
