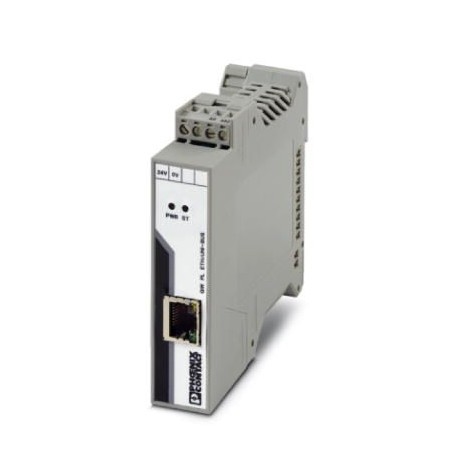

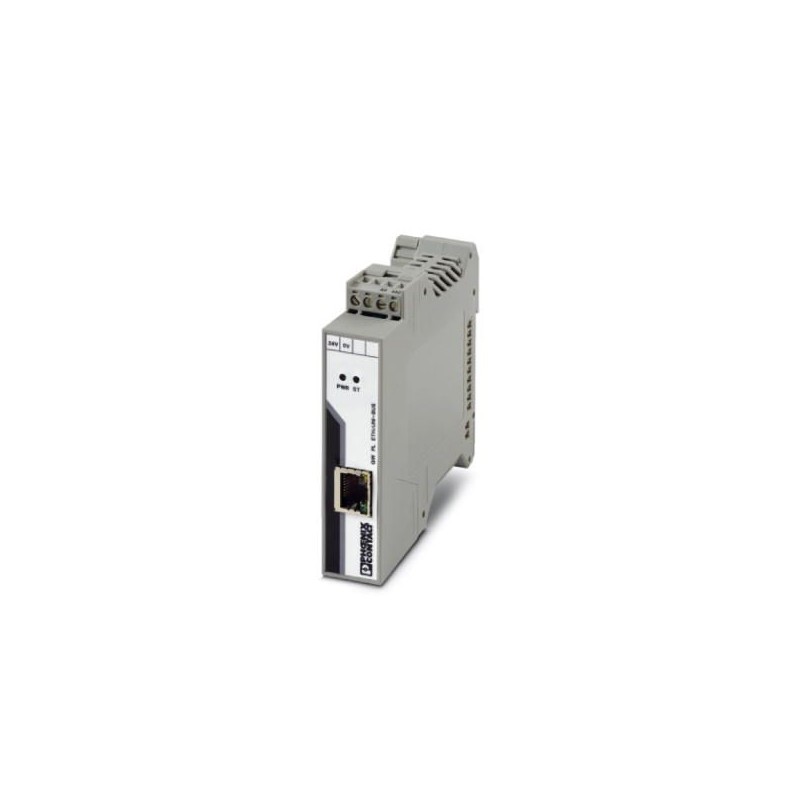

GW PL ETH/UNI-BUS 2702233 PHOENIX CONTACT HART-Ethernet-Multiplexer
GW PL ETH/UNI-BUS
2702233
PHOENIX_CONTACT
HART-Ethernet-Multiplexer
Ethernet-Kopfstation für modulares HART-Gateway. Anschluss von bis zu fünf GW PL HART...-BUS-Erweiterungsmodulen für die Kommunikation mit bis zu 40 HART-Geräten. Kompatibel mit Modbus TCP, OPC UA, PROFINET, HART IP, FDT/DTM und Arcom.
Industriesteuerungen SPS > SPS-Kommunikations-Modul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702233 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 521 (C-6-2017) |
| GTIN | 4055626067049 |
| Gewicht pro Stück (exklusive Verpackung) | 216,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 220,800 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| -40 °F ... 158 °F | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Schutzart | IP20 |
Allgemein
| Prüfspannung Datenschnittstelle/Versorgung | 500 V AC |
|---|---|
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2004/108/EG |
| Einbaulage | beliebig |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Nettogewicht | 216,9 g |
| Farbe | grau |
| MTBF | 292 Jahre (Siemens Modell SN29500, Temperatur 40 °C, Umgebungsfaktor 1,5 und Belastungsfaktor 50 %) |
| Konformität | CE-konform |
Versorgung
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
|---|---|
| Stromaufnahme maximal | 63 mA (bei 24V DC) |
| Stromaufnahme typisch | 46 mA (bei 24V DC) |
Serielle Schnittstelle
| Schnittstelle 1 | Bus |
|---|---|
| Übertragungslänge | ≤ 100 m |
| Ausgangsnennspannung | 24 V DC |
| Maximaler Ausgangsstrom | 3,937 A (pro Station) |
| Schnittstelle 2 | Modbus/TCP, HART IP, PROFINET |
| Schnittstelle | Ethernet 10/100Base-T |
| Anschlussart | RJ45-Buchse, Autonegotiation und Autocrossing |
| Unterstützte Protokolle | Modbus/TCP, HART IP, PROFINET |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2004/108/EG |
|---|---|
| Konformität | CE-konform |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
| ATEX | II 3 G Ex nA IIC T4 Gc DEMKO 17 ATEX 1749X |
| IECEx | IECEx ULD 17.0020X Ex nA IIC T4 Gc |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Mit Potentialtrennung (EF003272) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 99 mm |
| Tiefe (EF000049) | 114.5 mm |
