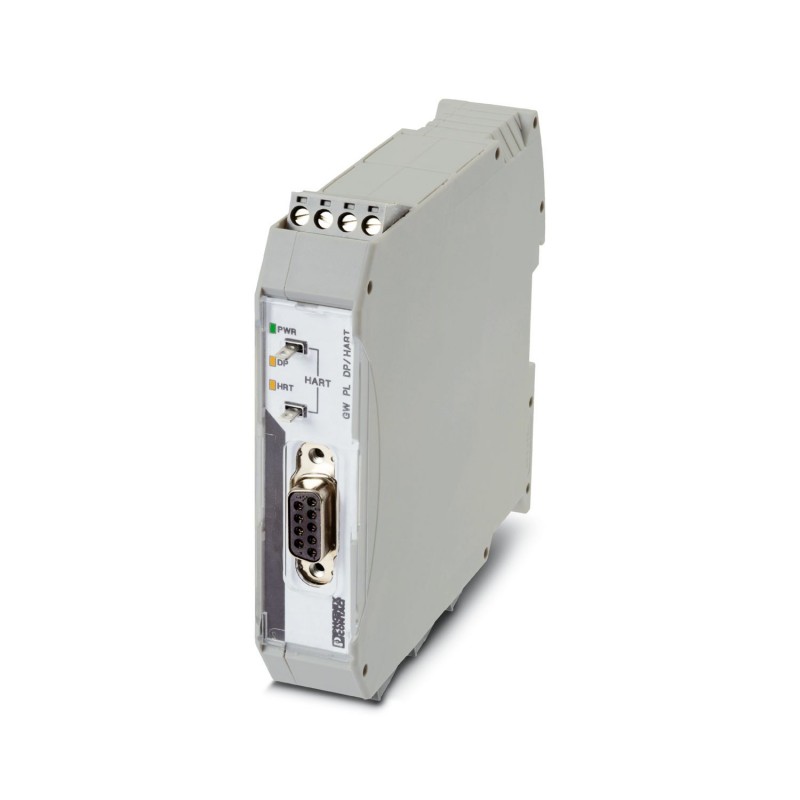

GW PL DP/HART 2316362 PHOENIX CONTACT Protokoll-Konverter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GW PL DP/HART 2316362 PHOENIX CONTACT Protokoll-Konverter

GW PL DP/HART

2316362

PHOENIX_CONTACT

Protokoll-Konverter

HART-Protokoll auf PROFIBUS DP Konverter

HART zu PROFIBUS DP-Protokollkonverter

Mehr Infos


Industriesteuerungen SPS > SPS-Kommunikations-Modul

Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $1,460.11
Stückpreis: $1,460.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Hinweise
Hinweis zur Anwendung
Hinweis zur AnwendungNur für den industriellen Einsatz
Nutzungsbeschränkung
EMV-HinweisEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Artikeleigenschaften
ProdukttypSchnittstellenumsetzer
Datenpflegestand
Artikelrevision05
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad2
Elektrische Eigenschaften
Versorgung
Versorgungsspannungsbereich18,5 V DC ... 30 V DC ()
Versorgungsnennspannung24 V DC
Stromaufnahme maximal75 mA
Anschlussdaten
Versorgung
Anschlussartsteckbare Schraubklemme COMBICON
Leiterquerschnitt flexibel0,20 mm² ... 2,50 mm²
Leiterquerschnitt starr0,20 mm² ... 2,50 mm²
Leiterquerschnitt AWG24 ... 12
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Schnittstellen
Daten: PROFIBUS DP
Datenrate9,6 kBit/s (min.)
12 MBit/s (max.)
Anzahl der Anschlüsse2
AnschlussartD-SUB-9, COMBICON
Anzahl der Kanäle1
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
AnschlusstechnikSchraubanschluss
Abschlusswiderstand390 Ω - 220 Ω - 390 Ω (zuschaltbar)
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt AWG max12
Leiterquerschnitt AWG min24
Unterstützte ProtokolleHART, PROFIBUS DP
Daten: HART FSK
Anzahl der Anschlüsse3
AnschlussartCOMBICON
Anzahl der Kanäle4 (Aktive/passive HART-Geräte)
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
AnschlusstechnikSchraubanschluss
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt starr min0,02 mm²
Leiterquerschnitt AWG max12
Leiterquerschnitt AWG min24
Maße
Breite22,5 mm
Höhe99 mm
Tiefe114,5 mm
Materialangaben
Farbegrau
Material GehäusePA V0
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Höhenlage2000 m
Zulässige Luftfeuchtigkeit (Betrieb)95 % (keine Betauung)
Schock30g, 18 ms
Vibration (Betrieb)5g, 10 Hz ... 150 Hz
Zulassungen
Ex-Daten
ATEXPRESAFE 16ATEX7686X, II 3G, Ex nA IIC T4 Gc
IECExIECEx PRE 16.0001X, Ex nA IIC T4 Gc
UL, USA / KanadaClass I, Div. 2, Groups A, B, C, D
Class I, Zone 2, AEx nA IIC T4, Ex nA IIC T4 GcX
Montage
MontageartTragschiene: 35 mm
Montagehinweisauf Normschiene NS 35 nach EN 60715
Einbaulageauf waagerechter Tragschiene NS 35 nach EN 60715

ETIM for 2316362 Industriesteuerungen SPS (EC001423)
Merkmal Wert
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 3
Mit optischer Schnittstelle (EF003028) Nein
Unterstützt Protokoll für EtherCAT (EF017564) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Funkstandard Bluetooth (EF007178) Nein
Funkstandard WLAN 802.11 (EF007179) Nein
Funkstandard GPRS (EF008523) Nein
Funkstandard GSM (EF008524) Nein
Funkstandard UMTS (EF008525) Nein
IO-Link Master (EF007298) Nein
Redundanzfähigkeit (EF003156) Nein
Art der Datenübertragung (EF008225) seriell
Übertragungsrate (EF003271) 9600 kBit/s
Mit Potentialtrennung (EF003272) Nein
SIL nach IEC 61508 (EF009889) ohne
Geeignet für Sicherheitsfunktionen (EF001597) Nein
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 22.5 mm
Höhe (EF000040) 99 mm
Tiefe (EF000049) 114.5 mm
