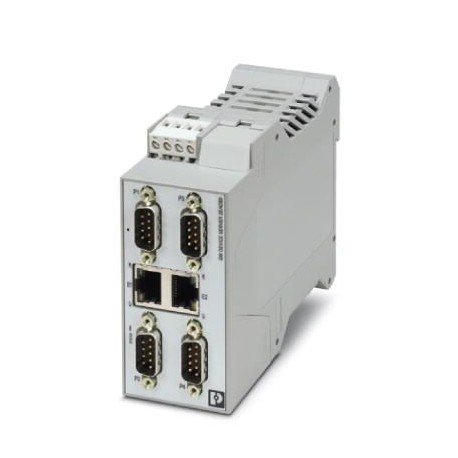

GW DEVICE SERVER 2E/4DB9 2702763 PHOENIX CONTACT Schnittstellenwandler
GW DEVICE SERVER 2E/4DB9
2702763
PHOENIX_CONTACT
Schnittstellenwandler
Serieller Geräteserver zur Umwandlung von seriellen Daten (RS-232/422/485) in Ethernet-Daten (RJ45). Kompatibel mit TCP- und UDP-Protokollen. Software zur COM-Portumleitung und Windows-Treiber können heruntergeladen werden. Es besteht aus zwei RJ45-Anschlüssen und vier D-SUB-9-Anschlüssen.
Industriesteuerungen SPS > SPS-Kommunikations-Modul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702763 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 342 (C-6-2017) |
| GTIN | 4055626339184 |
| Gewicht pro Stück (exklusive Verpackung) | 193,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 246,700 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | US (Vereinigte Staaten) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Höhenlage | < 2000 m |
| Schutzart | IP20 |
| Störfestigkeit | EN 61000-6-2:2005 |
Allgemein
| Galvanische Trennung | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Prüfspannung Datenschnittstelle/Datenschnittstelle | 1,5 kVeff(50 Hz, 1 min.) |
| Prüfspannung Datenschnittstelle/Versorgung | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min.) | |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Störabstrahlung | EN 61000-6-4 |
| Nettogewicht | 193 g |
| Material Gehäuse | PA 6.6 |
| Farbe | grau |
| MTBF | 63,5 Jahre (Telcordia-Standard, Temperatur: 25 °C, Belastung: 50 %, Umweltfaktor = 1,0) |
| 42,3 Jahre (Telcordia-Standard, Temperatur: 40 °C, Belastung: 50 %, Umweltfaktor = 1,5) | |
| Konformität | CE-konform |
| UL, USA | UL 61010-1 |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D T4A |
Versorgung
| Versorgungsspannungsbereich | 10,8 V DC ... 30 V DC (über steckbare Schraubklemme COMBICON) |
|---|---|
| Stromaufnahme maximal | 120 mA (24 V DC) |
| Stromaufnahme typisch | 110 mA (24 V DC) |
| Leiterquerschnitt flexibel max. | 2,50 mm² |
| Leiterquerschnitt flexibel min. | 0,20 mm² |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt AWG min | 24 |
Serielle Schnittstelle
| Schnittstelle 1 | Ethernet-Schnittstelle, 10/100Base-T(X) nach IEEE 802.3u |
|---|---|
| Schnittstelle | Ethernet |
| Anzahl der Ports | 2 |
| Anschlussart | RJ45-Buchse, geschirmt |
| Übertragungslänge | ≤ 100 m (Twisted-Pair, geschirmt) |
| Unterstützte Protokolle | TCP/IP, UDP, ASCII |
| Hilfsprotokolle | ARP, DHCP (Client), PING |
| Serielle Übertragungsrate | 10/100 MBit/s, Autonegotiation |
| Schnittstelle | RS-232 |
| Anzahl der Anschlüsse | 4 |
| Anschlussart | D-SUB-9-Stecker |
| Dateiformat/Kodierung | 5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer |
| Übertragungslänge | 15 m |
| Pinbelegung | |
| Datenflusskontrolle/Protokolle | Software-Handshake, Xon/Xoff oder Hardware-Handshake RTS/CTS |
| Serielle Übertragungsrate | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Schnittstelle | RS-422 |
| Anzahl der Anschlüsse | 4 |
| Anschlussart | D-SUB-9-Stecker |
| Dateiformat/Kodierung | 5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer |
| Übertragungslänge | ≤ 1200 m |
| Abschlusswiderstand | |
| 120 Ω (konfigurierbar) | |
| Pinbelegung | |
| Serielle Übertragungsrate | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Schnittstelle | RS-485 |
| Anzahl der Anschlüsse | 4 |
| Anschlussart | D-SUB-9-Stecker |
| Dateiformat/Kodierung | 5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer |
| Abschlusswiderstand | 120 Ω (konfigurierbar) |
| Pinbelegung | |
| Serielle Übertragungsrate | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Art der Prüfung | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
| Schock nach EN 60068-2-27/IEC 60068-2-27 | |
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2:2005 |
| Normen/Bestimmungen | EN 55022, EN 55024 |
| Konformität | CE-konform |
| UL, USA | UL 61010-1 |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D T4A |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250504eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 9.019179290
| Merkmal | Wert |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 4 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 4 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 4 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Mit Potentialtrennung (EF003272) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 99 mm |
| Tiefe (EF000049) | 115 mm |
