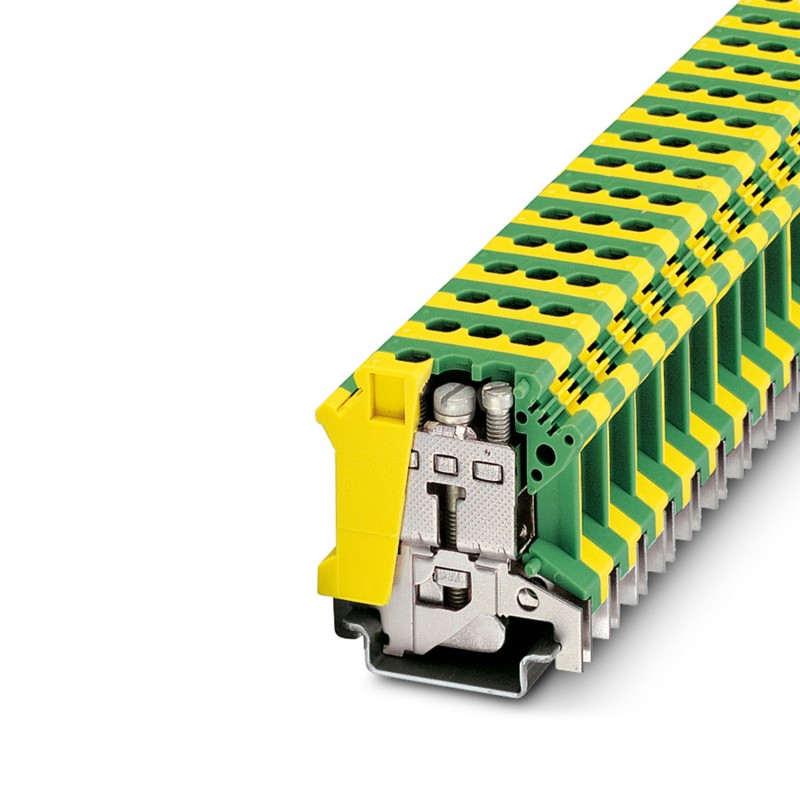

UISLKG 16 0443052 PHOENIX CONTACT Installationsschutzleiterklemme
UISLKG 16
0443052
PHOENIX_CONTACT
50
Installationsschutzleiterklemme
Masseklemme zur Verteilung, Anzahl der Anschlüsse: 2, Anschlussart: Schraubverbindung, Dimensionierungsteil: 16 mm², Profil: 2,5 mm² - 25 mm², Befestigungsart: PE-Fuß mit Befestigungsschraube, M4, Montageklasse: NS 35/7,5, NS 35/15, NS 32, Farbe: gelb-grün
Installations-Schutzleiterklemme, Anzahl der Anschlüsse: 2, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 16 mm2, Querschnitt: 2,5 mm2 - 25 mm2, Befestigungsart: PE-Fuß mit Befestigungsschraube, M4, Montageart: NS 35/7,5, NS 35/15, NS 32, Farbe: grün-gelb
Reihenklemmen > Schutzleiter-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Schutzleiterklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Datenpflegestand | |
| Artikelrevision | 05 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 2,43 W |
| Schutzleiterfuß | Ja |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 16 mm² |
| Etage 1 oben 1 unten 1 | |
| Schraubengewinde | M4 |
| Hinweis | Bitte beachten Sie die Strombelastbarkeit der Tragschienen. |
| Anzugsdrehmoment | 1,5 ... 1,8 Nm |
| Abisolierlänge | 11 mm |
| Anschluss gemäß Norm | IEC 60947-7-2 |
| Leiterquerschnitt starr | 2,5 mm² ... 25 mm² |
| Leiterquerschnitt AWG | 12 ... 4 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 4 mm² ... 16 mm² |
| Leiterquerschnitt flexibel [AWG] | 10 ... 6 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 1,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 1,5 mm² ... 16 mm² |
| Nennquerschnitt | 16 mm² |
| Breite | 12 mm |
| Höhe | 42,5 mm |
| Tiefe auf NS 32 | 52 mm |
| Tiefe auf NS 35/7,5 | 47 mm |
| Tiefe auf NS 35/15 | 54,5 mm |
| Farbe | grün-gelb |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Allgemein | |
| Klemmenbefestigung | 1,5 Nm ... 1,8 Nm (PE-Fuß mit Befestigungsschraube, M4) |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-2 |
| Montageart | NS 35/7,5 |
| NS 35/15 | |
| NS 32 | |
| Klemmenbefestigung | 1,5 Nm ... 1,8 Nm (PE-Fuß mit Befestigungsschraube, M4) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-0443052-UISLKG 16 | 110 Kbytes |
|
