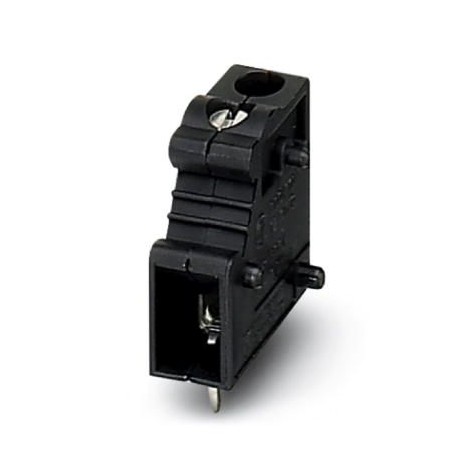

GKDS-EX- 6 O.GRZ 1717547 PHOENIX CONTACT PCB terminal block
GKDS-EX- 6 O.GRZ
1717547
PHOENIX_CONTACT
50
PCB terminal block
Reihenklemme für Leiterplatte, Bemessungsstrom: 20 A, Auslegungsspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Anzahl Potentiale: 6, Anzahl Reihen: 1, Polzahl pro Reihe: 6, Artikelfamilie: GKDS-EX, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Traktionskapsel, Montage: Wellenlöten, Anschlussrichtung Treiber/Leiterplatte: 0°, Farbe: schwarz, Stiftanordnung: Doppelte lineare Stiftanordnung, Stiftlänge [P]: 5mm, Verpackungsart: boxed
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert siebzehn tausend fünf hundert sieben und vierzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356139212 |
| Gewicht pro Stück (exklusive Verpackung) | 23.650 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge [ l ] | 19 mm |
|---|---|
| Pitch | 7,5 mm |
| Maß a | 37,5 mm |
| Breite [ w ] | 45 mm |
| Höhe | 20 mm |
| Höhe [ h ] | 19,5 mm |
| Lötstift [P] | 5 mm |
| Loch-Durchmesser | 1,4 mm |
Allgemeine
| Palette von Artikeln | GKDS-EX |
|---|---|
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 275 V |
| Bemessungsspannung (III/2) | 630 V |
| Bemessungsspannung (II/2) | 1000 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 20 A |
| Nennquerschnitt | 2,5 mm2 |
| Lötmittel pin-Oberfläche | |
| Interne zylindrische gage | A3 |
| Abisolierlänge | 9 mm |
| Anzahl der Positionen | Sechs |
| Gewinde | M3 |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsmoment max | 0,6 Nm |
Verbindungsdaten
| Leiterquerschnitt AWG min. | Vier und zwanzig |
|---|---|
| Leiterquerschnitt AWG max. | Zwölf |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 1 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min. | 0,25 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 1 mm2 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzigeCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert einsUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
