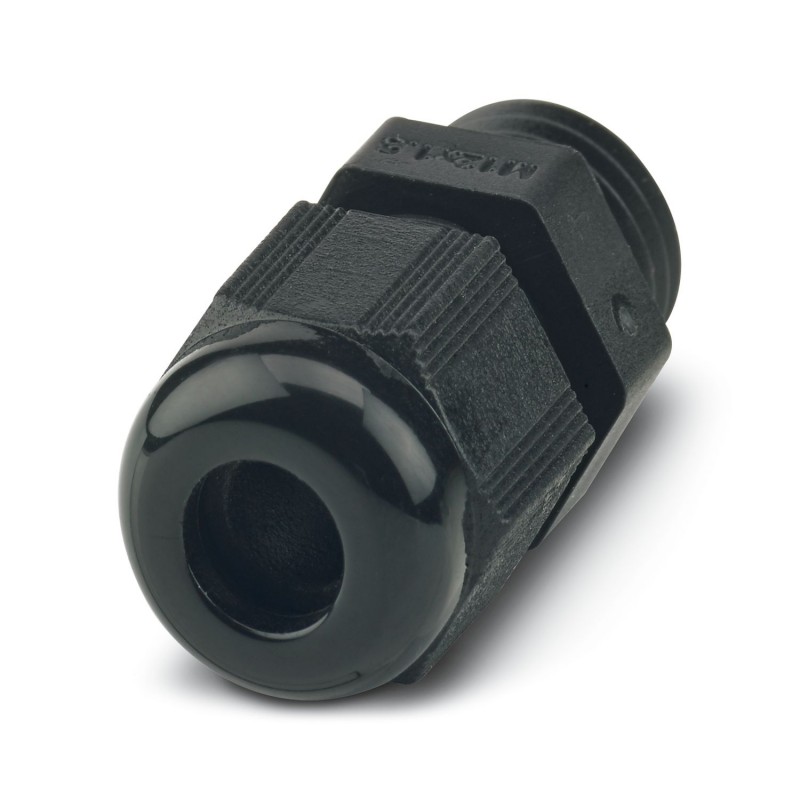

G-INS-PG16-M68N-PNES-BK 1424499 PHOENIX CONTACT Kabelverschraubung
G-INS-PG16-M68N-PNES-BK
1424499
PHOENIX_CONTACT
5
Kabelverschraubung
Kabelverschraubung, verschraubt Anschlussmaterial: PA, Außendurchmesser des Kabels 10 mm ... 14 mm, Schirmung: nein, Anschlussgewinde: Pg16, Farbe: tiefschwarz RAL 9005
Kabelverschraubung, Material Verschraubung: PA, Anwendung: Standard, Kabelaußendurchmesser 10 mm ... 14 mm, Schirmung: nein, Anschlussgewinde: Pg16, Farbe: tiefschwarz RAL 9005
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Montagehinweis | 1) Stutzen der Verschraubung mit dem korrekten Drehmoment im Gehäuse montieren 2) Leitung einführen 3) Überwurfmutter mit dem korrekten Drehmoment festziehen |
| Produkttyp | Kabelverschraubung |
| Anwendung | Standard |
| Anzahl der Leitungen | 1 |
| Hersteller | BIMED |
| Herstellerbezeichnung | BS-25 |
| Geschirmt | nein |
| Datenpflegestand | |
| Artikelrevision | 00 |
| Maßzeichnung |  |
| Länge | 44 mm |
| Länge Anschlussgewinde | 10 mm |
| Bohrlochdurchmesser | 22,6 mm ... 22,8 mm |
| Schlüsselweite Überwurfmutter | 27 mm |
| Schlüsselweite Stutzen | 27 mm |
| Sechskant Eckmaß | 30,8 mm |
| Gewindeart Anschlussseite | Pg16 |
| Anzugsdrehmoment | 5,5 Nm ±0,5 Nm (Hutmutter) |
| 3,5 Nm (Stutzen) |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Material Dichtung Kabeldichtung | CR |
| Material Verschraubung | PA |
| Leitungsaußendurchmesser Leitung 1 | 10 mm ... 14 mm |
| Leitungsaußendurchmesser | 10 mm ... 14 mm (bei UL 514 B) |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Schutzart (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
| Merkmal | Wert |
|---|---|
| Gewindeart (EF001758) | PG |
| Gewindenennmaß in Zoll NPT/Gasrohrgewinde (EF007838) | sonstige |
| Gewindelänge (EF000368) | 10 mm |
| Schlüsselweite (EF000177) | 27 mm |
| Sechskant Eckmaß (EF005268) | 30.8 mm |
| Geeignet für Kabeldurchmesser (EF005466) | 10 mm |
| Werkstoff (EF002169) | sonstige |
| Werkstoffgüte (EF001257) | sonstige |
| Oberflächenschutz (EF000139) | sonstige |
| Halogenfrei (EF000025) | Nein |
| Schutzart (IP) (EF005474) | IP66 |
| Farbe (EF000007) | schwarz |
| Biegeschutz (EF000734) | Nein |
| Mit Gegenmutter (EF005049) | Nein |
| In Öffnung einrastend (EF012547) | Nein |
| Ausführung (EF000010) | gerade |
| Mehrfach Dichteinsatz (EF005004) | Nein |
| Flachkabelverschraubung (EF004685) | Nein |
| Art der Dichtung (EF001217) | EV009696 |
| Teilbare Verschraubung (EF005337) | Nein |
| Einsatztemperatur (EF001742) | -40 °C |
| Explosionsgeprüfte Ausführung (EF004191) | Nein |
| Für Ex-Zone Gas (EF005728) | ohne |
| Für Ex-Zone Staub (EF008404) | ohne |
| Für bewehrte Kabel (EF012184) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Geschirmt (EF000881) | Nein |
| Druckausgleichend (EF024919) | Nein |
