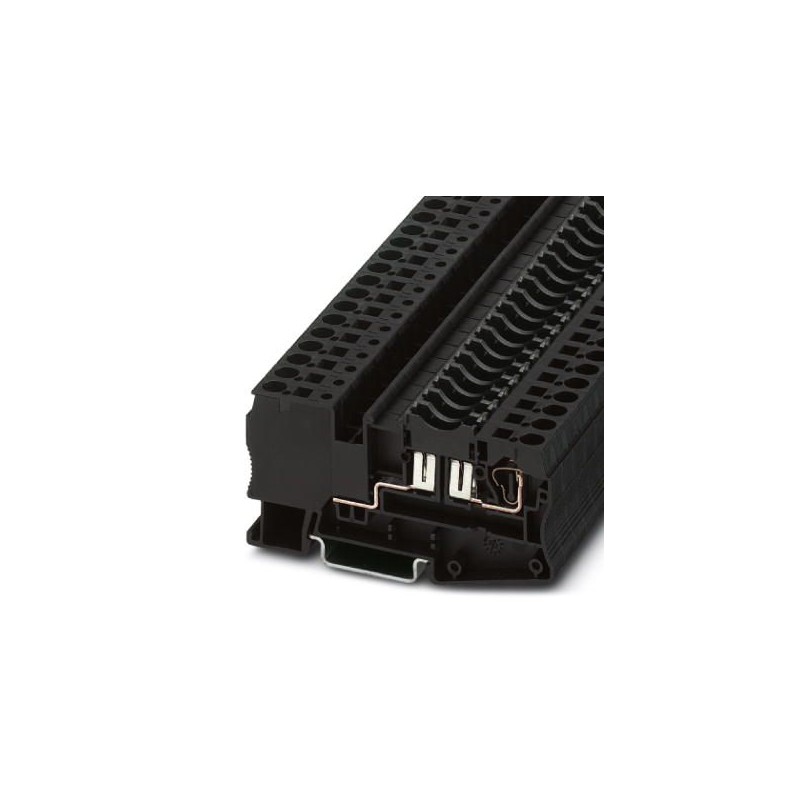

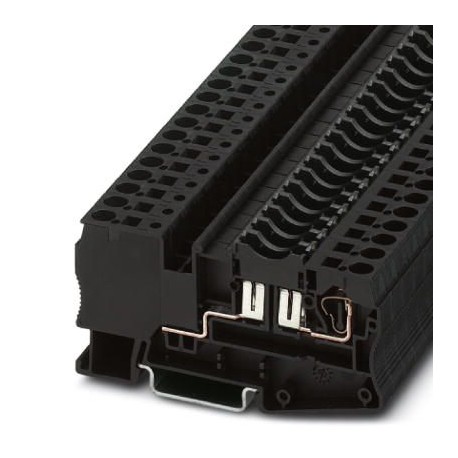

ST 4-FSI/C 3036372 PHOENIX CONTACT Sicherungsreihenklemme
ST 4-FSI/C
3036372
PHOENIX_CONTACT
50
Sicherungsreihenklemme
Sicherungsklemme, Sicherungstyp: Flach, Sicherungstyp: C, Nennspannung: 400 V, Nennstrom: 30 A, Anschlussart: Federanschluss, 1. Stock, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,08 mm²- 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
Reihenklemmen > Sicherungs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3036372 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 177 (C-1-2017) |
| GTIN | 4017918890445 |
| Gewicht pro Stück (exklusive Verpackung) | 19,613 g |
| Gewicht pro Stück (inklusive Verpackung) | 20,760 g |
| Zolltarifnummer | 85369095 |
| Herkunftsland | TR (Türkei) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Montageart | NS 35/7,5 |
| Farbe | schwarz |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
Elektrische Daten
| Sicherung | C |
|---|---|
| Art der Sicherung | Flach |
| Verschmutzungsgrad | 3 |
| Isolierstoffgruppe | I |
| Anschluss gemäß Norm | IEC 60947-7-3 |
| Strom maximal bei Einzelanordnung | 30 A |
Anschlussdaten
| Leiterquerschnitt starr min | 0,08 mm² |
|---|---|
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,08 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 28 |
| Leiterquerschnitt AWG max | 10 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1 mm² |
| Anschlussart | Zugfederanschluss |
| Lehrdorn | A4 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| IEC 60947-7-3 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.08 mm² |
| Bemessungsstrom In (EF008250) | 30 A |
| Bemessungsspannung (EF000228) | 400 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Klammeranschluss |
| Anzahl der Etagen (EF002659) | 1 |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 8.15 mm |
| Höhe (EF000040) | 86.5 mm |
| Tiefe (EF000049) | 44.05 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | schwarz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3036372-ST 4-FSI/C | 109 Kbytes |
|
