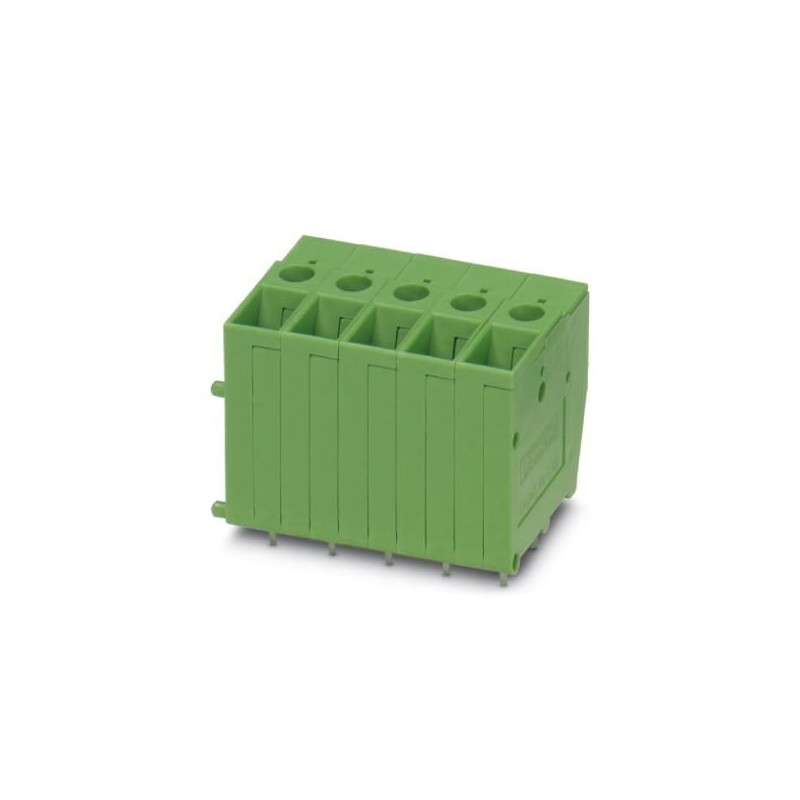

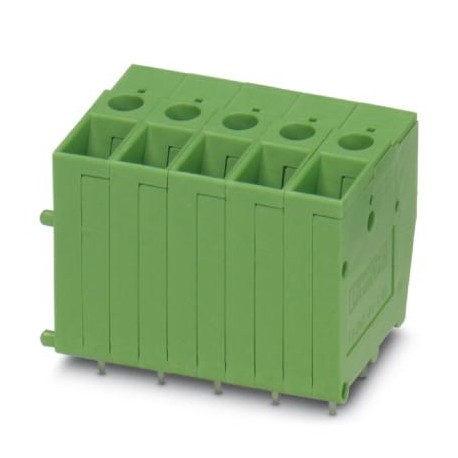

FRONT 4-V-7,62- 6 BS:NZ63029 1930632 PHOENIX CONTACT PCB terminal block
FRONT 4-V-7,62- 6 BS:NZ63029
1930632
PHOENIX_CONTACT
10
PCB terminal block
Leiterplattenklemme, Nennstrom: 32 A, Auslegungsspannung (III/2): 630 V, Nennprofil: 4 mm², Anzahl Potentiale: 6, Anzahl Reihen: 1, Anzahl Pole pro Reihe: 6, Artikelfamilie: FRONT 4-V, Raster: 7,62mm, Anschlussart: Frontverschraubung, Montage: Wellenschweißen, Anschlussrichtung Leiter/Leiterplatte: 90°, Farbe: grün, Pin-Layout: Doppelte lineare Pin-Anordnung, Pinlänge [P]: 5 mm, Verpackungsart: verpackte Verpackung
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million neun hundert dreißig tausend sechs hundert zwei und dreißig |
|---|---|
| Verpackungseinheit | 10 pc |
| Mindestbestellmenge | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4017918731311 |
| Gewicht pro Stück (exklusive Verpackung) | 53.560 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | BG (Bulgarien) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | PCB terminal block |
|---|---|
| Palette von Artikeln | FRONT 4-V |
| Pitch | 7,62 mm |
| Anzahl der Positionen | Sechs |
| Verbindungs-Methode | Vordere Verschraubung |
| Gewinde | M3 |
| Montage-Typ | Wellenlöten |
| Pin layout | Lineare Doppel-pinning |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 32 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 630 V |
| Bemessungsstoßspannung (III/2) | 6 kV |
Verbindung Kapazität
| Leiterquerschnitt solid | 0,5 mm2 ... 6 mm2 |
|---|---|
| Leiterquerschnitt flexibel | 0,5 mm2 ... 6 mm2 |
| Leiterquerschnitt AWG / kcmil | 20 ... 10 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,5 mm2 ... 4 mm2 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,5 mm2 ... 2,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, solide | 0.5 mm2 ... 1.5 mm2 |
| 2 Leiter mit gleichem Querschnitt, flexibel | 0.5 mm2 ... 1.5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse | 0,25 mm2 ... 1 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze mit TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm2 ... 1 mm2 |
| Abisolierlänge | 14 mm |
| Drehmoment | 0,5 Nm ... 0,6 Nm |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Oberflächeneigenschaften | hot-dip tin-plated |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (5 - 7 µm Sn) |
| Metall-Oberfläche zu lötenden Bereich (top-layer) | Zinn (5 - 7 µm Sn) |
Material-Daten - Gehäuse
| Isoliermaterial | PA |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Abmessungen für das Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 27 mm |
| Pitch | 7,62 mm |
| Höhe (ohne Lötstift) | 26 mm |
| Lötstift [P] | 5 mm |
| Pin Abmessungen | 1 x 0,8 mm |
| Maß a | 38,1 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Zehn |
| Bezeichnung Verpackungseinheiten | Pcs. |
Elektrische tests
| Nennstrom | 32 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 630 V |
| Bemessungsstoßspannung (III/2) | 6 kV |
Luft-Luft-und Kriechstrecken
| Dämmstoff-Gruppe | Ich |
|---|---|
| Spannung | 500 V |
| Bemessungsisolationsspannung (III/3) | 500 V |
| Bemessungsisolationsspannung (III/2) | 630 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzigeCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert einsUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
