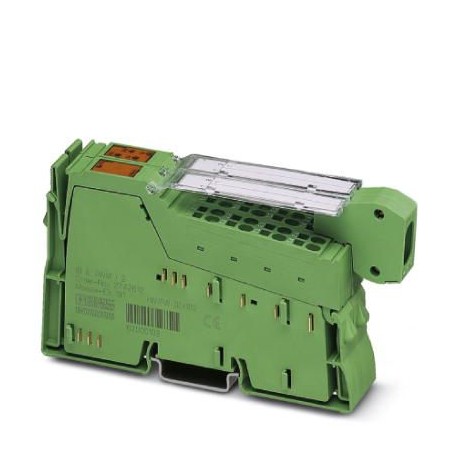

PHOENIX_CONTACT IB IL PWM/2-PAC 2861632 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL PWM/2-PAC 2861632 PHOENIX CONTACT Inline-Funktionsklemme

Name: IB IL PWM/2-PAC 2861632 PHOENIX CONTACT Inline-Funktionsklemme
Brand: PHOENIX_CONTACT
SKU: PHO2861632
Price: 256.83 EUR
Availability: OutOfStock

Artikel-Nr.: IB IL PWM/2-PAC

Code: 2861632

Hersteller: PHOENIX_CONTACT

Beschreibung:

Inline-Funktionsklemme

Inline-Funktionsklemme zur Impuls- und Frequenzdauermodulation oder Ansteuerung von Schrittmotor-Aggregaten mit Impuls-/Richtungsschnittstelle, 2 Ausgänge für 5 V oder 24 V

Kategorien:

Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul
PHOENIX_CONTACT > I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Mehr Infos
ETIM
PDF
Bewertungen

Garantie, Reparatur, Umtausch.

Stückpreis: 256,83 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden.Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis

Standardlieferzeit: 2-3 Wochen.

Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.
Bei abweichender Lieferzeitangaben werden wir dieses bei der Bestellung angeben.
Zu dieser Lieferzeit müssen Sie den Postweg von unserem Lager zur Lieferadresse hinzugeben.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel	2861632
Verpackungseinheit	1 STK
Verkaufsschlüssel	O1 - Automatisierungssys.
Katalogseite	Seite 180 (C-6-2017)
GTIN	4017918948313
Gewicht pro Stück (exklusive Verpackung)	163,000 g
Gewicht pro Stück (inklusive Verpackung)	164,400 g
Zolltarifnummer	85389091
Herkunftsland	DE (Deutschland)

Hinweis

Nutzungsbeschränkung	1

Maße

Maßzeichnung
Breite	24,4 mm
Höhe	136,8 mm
Tiefe	71,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)	10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	10 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)	70 kPa ... 106 kPa (bis zu 3000 m üNN)
Schutzart	IP20

Allgemein

Montageart	Tragschiene
Nettogewicht	163 g
Hinweis zu Gewichtsangaben	mit Steckern
Betriebsart	Prozessdatenbetrieb mit 2 Worten
Diagnose-Meldungen	Kurzschluss oder Überlast eines 24-V-Ausgangs ja

Schnittstellen

Benennung	Inline-Lokalbus
Anzahl der Kanäle	2
Anschlussart	Inline-Datenrangierer
Übertragungsgeschwindigkeit	500 kBit/s

Inline Potenziale

Benennung	Versorgung der Logik (U_L)
Versorgungsspannung	7,5 V DC (über Potenzialrangierer)
Stromaufnahme	max. 130 mA
Leistungsaufnahme	max. 0,98 W
Benennung	Versorgung des Segmentkreises (U_S)
Versorgungsspannung	24 V DC (über Potenzialrangierer)
Stromaufnahme	max. 1 A
	0 A

Digitale Ausgänge

Benennung Ausgang	Digitaler Ausgang: 24 V DC
Anschlusstechnik	2-Leiter (geschirmt)
Anzahl der Ausgänge	2
Schutzbenennung	Kurzschlussschutz, Überlastschutz der Ausgänge
Ausgangsspannung	24 V
Nennausgangsspannung	24 V DC
Maximaler Ausgangsstrom je Modul / Klemme	1 A
Nennlast induktiv	12 VA (1,2 H, 24 Ω)
Nennlast Lampen	12 W
Nennlast ohmsch	12 W
Benennung Ausgang	Digitaler Ausgang: 5 V DC
Anschlusstechnik	2-Leiter (geschirmt)
Maximale Schaltfrequenz bei ohmscher Nennlast	50 kHz

Normen und Bestimmungen

Schutzklasse	III, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHS	Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
	Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605

ETIM 2.0EC001430ETIM 3.0EC001599ETIM 4.0EC001601ETIM 5.0EC001601ETIM 6.0EC001601

UNSPSC 6.0143172015UNSPSC 7.090143201404UNSPSC 1143172015UNSPSC 12.0143201404UNSPSC 13.232151602

ETIM for 2861632 Industriesteuerungen SPS (EC001601)

MerkmalsnameAnzahl der Funktionen (EF003244)

Merkmalswert1

MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)

Merkmalswert0

MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)

Merkmalswert0

MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)

Merkmalswert0

MerkmalsnameMit optischer Schnittstelle (EF003028)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)

MerkmalswertJa

MerkmalsnameUnterstützt Protokoll für CAN (EF003053)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für ASI (EF003051)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für KNX (EF003055)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für LON (EF003017)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)

MerkmalswertNein

MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)

MerkmalswertNein

MerkmalsnameIO-Link Master (EF007298)

MerkmalswertNein

MerkmalsnameSystemkomponente (EF004118)

MerkmalswertJa

MerkmalsnameFunktionsblock Wiederanlaufsperre (EF007212)

MerkmalswertNein

MerkmalsnameFunktionsblock Automatischer Reset (EF007208)

MerkmalswertNein

MerkmalsnameSchützkontrolle Funktionsblock (EF007467)

MerkmalswertNein

MerkmalsnameFunktionsblock NOT-AUS (EF007211)

MerkmalswertNein

MerkmalsnameFunktionsblock Berührungslos Wirkende Schutzeinrichtungen (EF007209)

MerkmalswertNein

MerkmalsnameFunktionsblock Zustimm-Taster (EF007214)

MerkmalswertNein

MerkmalsnameFunktionsblock Zweihand-Schaltung (EF007215)

MerkmalswertNein

MerkmalsnameFunktionsblock Betriebsartenwahl (EF007210)

MerkmalswertNein

MerkmalsnameFunktionsblock Zugangskontrolle (EF007213)

MerkmalswertNein

MerkmalsnameSchutzart (IP) (EF005474)

MerkmalswertIP20

MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)

MerkmalswertJa

MerkmalsnameFrequenzmessung (EF000599)

MerkmalswertNein

MerkmalsnameTragschienenmontage möglich (EF003972)

MerkmalswertJa

MerkmalsnameWand-/Direktmontage möglich (EF007020)

MerkmalswertNein

MerkmalsnameFronteinbau möglich (EF007016)

MerkmalswertNein

MerkmalsnameRack-Montage möglich (EF007018)

MerkmalswertNein

MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)

MerkmalswertNein

MerkmalsnameSIL nach IEC 61508 (EF009889)

Merkmalswertohne

MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)

Merkmalswertohne

MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)

MerkmalswertNein

MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)

MerkmalswertNein

MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)

Merkmalswertohne

MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)

Merkmalswertohne
