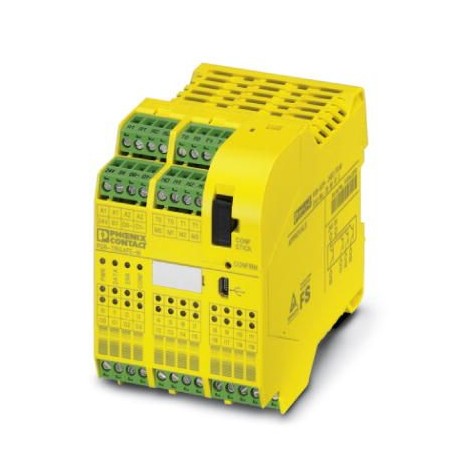

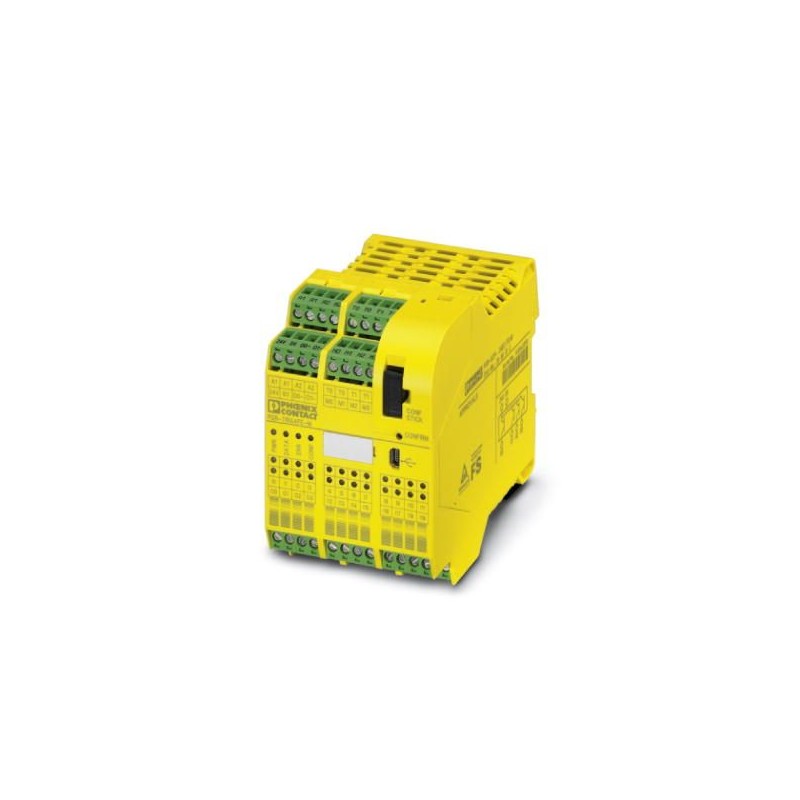

PSR-SPP- 24DC/TS/M 2986025 PHOENIX CONTACT Frei konfigurierbares Sicherheitsmodul, mit 20 sicheren Ein- und .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSR-SPP- 24DC/TS/M 2986025 PHOENIX CONTACT Frei konfigurierbares Sicherheitsmodul, mit 20 sicheren Ein- und ..

PSR-SPP- 24DC/TS/M

2986025

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Frei konfigurierbares Sicherheitsmodul, mit 20 sicheren Ein- und 4 - Ausgängen, 4 Melde-, 2 Takt- und 2 Masseschaltausgänge; erweiterbar über zusätzliche I/O-Module, bis zu SILCL3, Kat.4/PL e, SIL 3, EN 50156, steckbare Zugfederklemme

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

Relays and security module and speed control. Safety - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite67,5 mm
Höhe112 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,85 ... 1,1
Typischer Eingangsstrom bei UN110 mA
Maximale Reaktionszeit< 30 ms
Überbrückung von Spannungseinbrüchen20 ms
Wiederbereitschaftszeit< 10 s
SchutzbeschaltungÜberspannungsschutz Suppressordiode
Statusanzeige4 LEDs (grün, rot)
Anzahl sichere Eingänge20
Nennspannung UN24 V DC
Stromaufnahme typisch4 mA
Signalpegel "0"-Signal< 5 V
Signalpegel "1"-Signal> 11 V
Zulässige Leitungslänge2000 m
Fehlererkennungszeit bei 1-kanaliger Struktur< 1 s

Ausgangsdaten

Kontaktausführung20 sichere digitale Eingänge
4 sichere Halbleiterausgänge
4 Meldeausgänge
2 Masseschaltausgänge
4 Taktausgänge
Anzahl sichere Halbleiterausgänge4 (Kat.4 / ISO 13849)
Anzahl Masseschaltausgänge2
Nennspannung UN24 V DC
Grenzdauerstrom2 A (siehe Deratingkurve)
Max. kapazitive Last1 µF (Beim Einsatz elektromechanischer Komponenten (z. B. Schützen) ist die kapazitive Last zu vernachlässigen.)
Max. induktive LastAn induktiven Lasten ist eine geeignete und wirksame Schutzbeschaltung vorzunehmen. Eine empfohlene Maßnahme ist der Einsatz von Freilaufdioden.
Testimpulse< 1 ms (gegen Masse)
Kurzschluss-Schutzja
Taktausgängeja
Anzahl der Ausgänge2
Nennspannung UN24 V DC (A1 / A2)
Grenzdauerstrom100 mA
Testimpulse~ 100 ms
Kurzschluss-Schutzja

Allgemein

Nettogewicht99,99 g
MontageartTragschienenmontage
SchutzartIP54
IP20
Schutzart Einbauort minimalIP54
Einbaulagewaagerecht
Ansteuerungein- und zweikanalig
Kenngrößen nach EN ISO 138494
Kenngrößen für IEC 615083
Material GehäusePolyamid PA unverstärkt
Anzahl möglicher sicherer Erweiterungsmodule10
SchnittstellenUSB

Anschlussdaten

AnschlussartZugfederanschluss
steckbarja
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2986025-PSR-SPP- 24DC/TS/M English 163 Kbytes PHOENIX CONTACT-2986025-PSR-SPP- 24DC/TS/M
