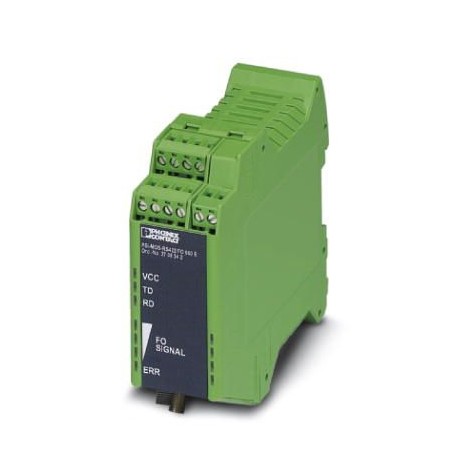

PSI-MOS-RS422/FO 660 E
2708342
PHOENIX_CONTACT
1
LWL-Umsetzer
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2708342 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | M1 - Kommunikationstechn. |
Katalogseite | Seite 331 (C-6-2017) |
GTIN | 4017918974046 |
Gewicht pro Stück (exklusive Verpackung) | 182,480 g |
Gewicht pro Stück (inklusive Verpackung) | 251,600 g |
Zolltarifnummer | 85176200 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Zulässige Luftfeuchtigkeit (Betrieb) | 30 % ... 95 % (keine Betauung) |
Höhenlage | 5000 m (Einschränkung siehe Herstellererklärung) |
Schutzart | IP20 |
Störfestigkeit | EN 61000-6-2:2005 |
Übertragungskanäle | 2 (1/1) RD, TD, vollduplex |
---|---|
Bitverzerrung, Eingang | ± 35 % (zulässig) |
Bitverzerrung, Ausgang | < 6,25 % |
Galvanische Trennung | VCC // RS-422 |
Prüfspannung Datenschnittstelle/Versorgung | 1,5 kVeff(50 Hz, 1 min.) |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
Störabstrahlung | EN 55011 |
Nettogewicht | 182,48 g |
Material Gehäuse | PA 6.6-FR |
Farbe | grün |
MTBF | 493 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag)) |
92 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag)) | |
Konformität | CE-konform |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) | |
UL, USA / Kanada | Class I, Zone 2, AEx nc IIC T5 |
Class I, Zone 2, Ex nC nL IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D |
Versorgungsnennspannung | 24 V DC (gemäß UL-Zulassung) |
---|---|
Versorgungsspannungsbereich | 18 V DC ... 30 V DC |
Stromaufnahme maximal | 130 mA |
Stromaufnahme typisch | 100 mA (24 V DC) |
Anschlussart | steckbare Schraubklemme COMBICON |
Schnittstelle 1 | RS-422-Schnittstelle, nach ITU-T V.11, EIA/TIA-422, DIN 66348-1 |
---|---|
Betriebsart | vollduplex |
Anschlussart | Steckbarer Schraubanschluss |
Übertragungsmedium | Kupfer |
Übertragungslänge | ≤ 1000 m (abhängig von Datenrate mit geschirmter, verdrillter Datenleitung) |
Abschlusswiderstand | 220 Ω |
100 Ω | |
220 Ω | |
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 2,5 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 14 |
Serielle Übertragungsrate | ≤ 2 MBit/s |
Sendeleistung minimal | -4,6 dBm (980/1000 µm) |
---|---|
-16,6 dBm (200/230 µm) | |
Empfängerempfindlichkeit minimal | -31,2 dBm |
Wellenlänge | 660 nm |
Übertragungslänge inkl. 3 dB Systemreserve | 100 m (mit F-P 980/1000 230 dB/km mit Schnellmontagestecker) |
800 m (mit F-K 200/230 10 dB/km mit Schnellmontagestecker) | |
Übertragungsmedium | Polymerfaser |
PCF-Faser | |
Übertragungsprotokoll | protokolltransparent zur RS-422-Schnittstelle |
Anschlussart | F-SMA |
Benennung Ausgang | Relaisausgang |
---|---|
Beschreibung des Ausgangs | Störmeldeausgang |
Anzahl der Ausgänge | 1 |
Schaltspannung maximal | 60 V DC |
42 V AC | |
Grenzdauerstrom | 0,46 A |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
---|---|
Art der Prüfung | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 |
Prüfergebnis | 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung |
Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
Prüfergebnis | 15g, 11 ms Dauer, Halbsinus-Schockimpuls |
Störabstrahlung | EN 55011 |
Störfestigkeit | EN 61000-6-2:2005 |
Anschluss gemäß Norm | CUL |
Normen/Bestimmungen | EN 61000-4-2 |
Kontaktentladung | ± 6 kV |
Normen/Bestimmungen | EN 61000-4-3 |
EN 61000-4-4 | |
Bemerkung | Kriterium B |
Normen/Bestimmungen | EN 61000-4-5 |
Signal | ± 1 kV |
Normen/Bestimmungen | EN 55011 |
EN 61000-4-6 | |
Schock | 15g je Raumrichtung, nach IEC 60068-2-27 |
Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 150 Hz |
Konformität | CE-konform |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
UL, USA / Kanada | Class I, Zone 2, AEx nc IIC T5 |
Class I, Zone 2, Ex nC nL IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D | |
DNV GL-Temperature | B |
DNV GL-Humidity | A |
DNV GL-Vibration | A |
DNV GL-EMC | B |
DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
Zulassung Schiffbau | DNV GL |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
